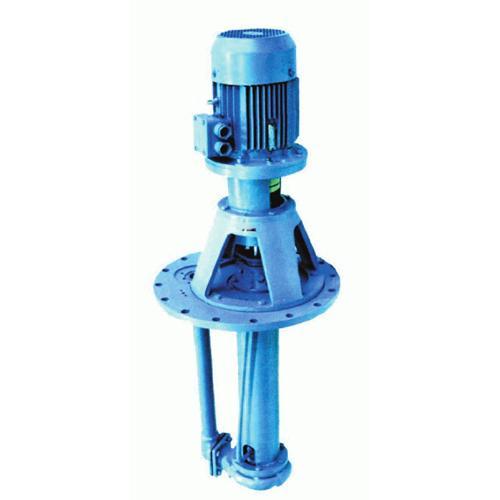

Насос АХП(О) 65-50-160б-1,3

Насос АХП(О) 65-50-160б-1,3

Цена: 586 670 руб.
Добавить в корзину
Наличие товара В наличии
+7 (343) 361-89-99 e-mail: info@99-t.ru

Доставка: Россия

Основная характеристика АХП(О) 65-50-160б-1,3

Мощность двигателя при плотности до 1,85 т/м311
Частота вращения, об/мин2900
Мощность двигателя при плотности до 1,3 т/м37,5
Подача, м323,5
Напор, м20



Насосыдв.парам. дв.срок, дн.
АХП 65-50-160б-1,3 Е
АИР 112 M2
7,5/3000
~ 45-75
АХП 65-50-160б-1,3 Е
АИР 132 M2
11/3000
~ 45-75
АХП 65-50-160б-1,3 И
АИР 112 M2
7,5/3000
~ 45-75
АХП 65-50-160б-1,3 И
АИР 132 M2
11/3000
~ 45-75
АХП 65-50-160б-1,3 К
АИР 112 M2
7,5/3000
~ 45-75
АХП 65-50-160б-1,3 К
АИР 132 M2
11/3000
~ 45-75

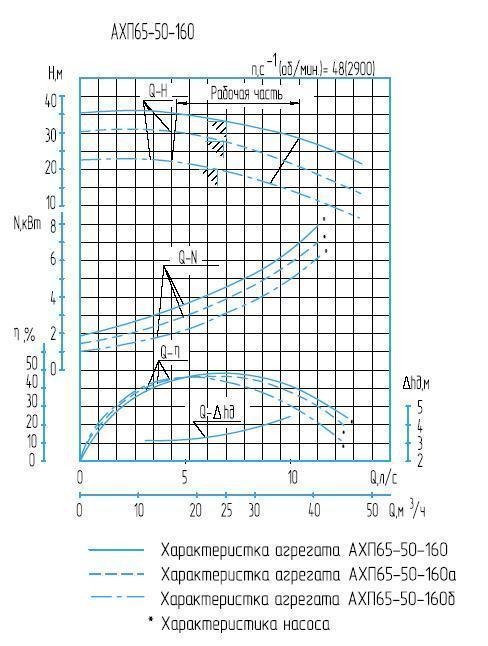

Гидравлическая характеристика АХП(О) 65-50-160б-1,3



Дополнительная характеристика АХП(О) 65-50-160б-1,3

Глубина погружения, м1,3
Давление в емкости, Мпа0,1
Масса насоса, кг200
Допускаемый кавитационный запас, м3,5



Назначение

Перекачивание химически активных и нейтральных жидкостей плотностью, max, 1850 кг/м3 и содержащих твердые включения в количестве, max, 1,5% по объему с размером частиц, max, 1 мм, для которых скорость проникновения коррозии материала деталей проточной части, max, 0,1 мм/год. Кинематическая вязкость перекачиваемой жидкости до 30х10-6 м2/с.
Температура перекачиваемой жидкости – от — 40 до + 120 ºС. Агрегаты изготавливаются в общепромышленном исполнении и в исполнении для взрывоопасных и пожароопасных производств. Агрегаты общепромышленного исполнения не допускают к установке и эксплуатации их во взрыво- и пожароопасных производствах и не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.

Конструкция

Агрегат электронасосный типа «АХП» состоит из насоса и двигателя. Привод насоса осуществляется через соединительную муфту.
Корпус насоса крепится к нижней части опорной плиты с помощью подвески.
На плите опорной, при помощи которой насос крепится к фланцу емкости с перекачиваемой жидкостью, смонтирована стойка с подшипником качения. К стойке с помощью фонаря крепится двигатель. Между корпусом насоса и подвеской, а также между подвесками для IV варианта устанавливается корпус подшипника скольжения с вкладышем.

Технические данные

Уплотнение вала

• Двойной мягкий сальник
• Двойное торцовое уплотнение

Материалы

Исполнения насосов по материалу могут быть «К», «Е», «И»

Электроподключение

Напряжение – 380 В
Частота тока – 50 Гц
Род тока – переменный

По заказу

- Возможна поставка комплекта запасных частей по отдельному договору и за отдельную плату.
— Насосы могут изготавливаться во взрывобезо-пасном исполнении.

Комплект поставки

- Насос
— Электродвигатель
— Муфта
— Паспорт, совмещенный с инструкцией по монтажу и эксплуатации

Комплектующие двигателя

В зависимости от плотности перекачиваемой жидкости и требований взрыво- и пожаробезопасности насосы комплектуются различными по мощности и исполнению двигателями.

Характеристики, габаритные и присоединительные размеры

Название
агрегата

Номин.
подача,
м³/ч

Номин.
напор,
м

Рабочая зона

ρ мах*,
т/м³

Электродвигатель

Габаритные размеры
агрегата**, мм

Диаметр
патрубков,
мм

Масса
насоса,
кг

Масса
агрегата,
кг

подача,
м³/ч

напор,
м

марка

кВт

об/мин

L

H

вход

выход

АХП(О) 50-32-200

12,5

50

9…19

45…52

1,0

АИР 132M2

11

3000

1605 ÷ 3355

355

50

32

155÷240

245÷330

1,3

АИР 160S2

15

3000

1710 ÷ 3460

355

50

32

155÷240

290÷380

1,85

АИР 160M2

18,5

3000

1750 ÷ 3500

355

50

32

155÷240

310÷400

АХП(О) 50-32-200а

12

41

8,5…18

37…42

1,0

АИР 112M2

7,5

3000

1540 ÷ 3290

355

50

32

155÷240

215÷300

1,3

АИР 132M2

11

3000

1605 ÷ 3355

355

50

32

155÷240

245÷330

1,85

АИР 160S2

15

3000

1710 ÷ 3460

355

50

32

155÷240

290÷380

АХП(О) 50-32-200б

11,5

32

8…17

27…33

1,3

АИР 112M2

7,5

3000

1540 ÷ 3290

355

50

32

155÷240

215÷300

1,85

АИР 132M2

11

3000

1605 ÷ 3355

355

50

32

155÷240

245÷330

АХП(О) 65-50-160

25

32

16…38

28…35

1,3

АИР 132M2

11

3000

1605 ÷ 3355

350

65

50

160÷245

250÷340

1,85

АИР 160M2

18,5

3000

1750 ÷ 3500

350

65

50

160÷245

315÷405

АХП(О) 65-50-160а

24,5

26

15,5…35

22…30

1,0

АИР 112M2

7,5

3000

1545 ÷ 3295

350

65

50

160÷245

220÷310

1,3

АИР 132M2

11

3000

1605 ÷ 3355

350

65

50

160÷245

250÷340

1,85

АИР 160S2

15

3000

1710 ÷ 3460

350

65

50

160÷245

295÷385

АХП(О) 65-50-160б

23,5

20

15…32

16…22

1,3

АИР 112M2

7,5

3000

1545 ÷ 3295

350

65

50

160÷245

220÷310

1,85

АИР 132M2

11

3000

1605 ÷ 3355

350

65

50

160÷245

250÷340

АХП(О) 80-65-160

50

32

32…62

31…32

1,0

АИР 132M2

11

3000

1600 ÷ 3350

370

80

65

175÷270

265÷355

1,3

АИР 160S2

15

3000

1690 ÷ 3440

370

80

65

175÷270

300÷390

1,85

АИР 160M2

18,5

3000

1730 ÷ 3480

370

80

65

175÷270

320÷410

АХП(О) 80-65-160а

45

26

29…59

25…26

1,3

АИР 132M2

11

3000

1600 ÷ 3350

370

80

65

175÷270

265÷355

1,85

АИР 160S2

15

3000

1690 ÷ 3440

370

80

65

175÷270

300÷390

АХП(О) 80-65-160б

42

20

22…55

19…20

1,0

АИР 112M2

7,5

3000

1540 ÷ 3290

370

80

65

175÷270

230÷320

1,85

АИР 132M2

11

3000

1600 ÷ 3350

370

80

65

175÷270

265÷355
