Насосы типа ПЭ - питательные, центробежные, горизонтальные, секционные, многоступенчатые с односторонним расположением рабочих колес, одно- или двухкорпусные, с гидравлической пятой и концевыми уплотнениями торцевого типа. Предназначены насосы для подачи воды температурой до 165°С в барабанные и прямоточные паровые котлы давлением пара 4,10, 14 и 25 МПа. Не могут эксплуатироваться во взрыво- и пожароопасных производствах. Применяются для подачи питательной воды в энергетических установках.

Питательные насосы ПЭ предназначены для питания водой, с температурой до 165°С, стационарных паровых котлов тепловых электростанций, работающих на органическом топливе (ПЭ 90-180 и ПЭ 90-110 — для подачи питательной воды в парогенераторные установки, используемые для разработки нефтяных месторождений).

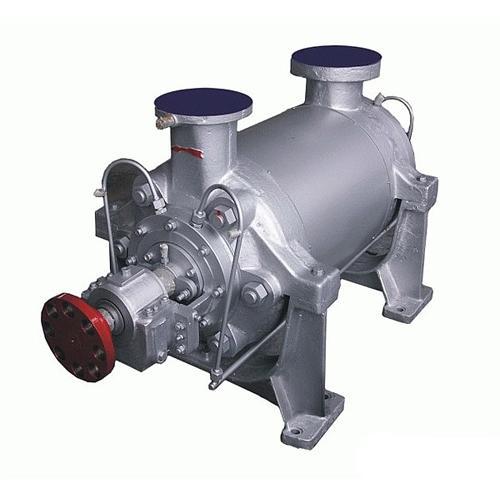

Питательные насосы ПЭ с номинальными подачами 380 и 580 мЗ/ч могут эксплуатироваться с гидромуфтой и без нее; 600 мЗ/ч — только с гидромуфтой; 710 мЗ/ч — без гидромуфты; 780 мЗ/ч — могут комплектоваться синхронным частотно регулируемым электродвигателем. Конструктивно питательные насосы типа ПЭ представляют собой горизонтальные секционные многоступенчатые насосы с односторонним расположением рабочих колес и делятся на однокорпусные и двухкорпусные.

Шестиступенчатые однокорпусные питательные насосы ПЭ65/40, ПЭ65-53, ПЭ150-53 и ПЭ150-63 предназначены для котлов давлением пара 40 кГс/см2. Материал проточной части чугун СЧ20. Десяти ступенчатый однокорпусной питательные насос ПЭ270-150-3 предназначен для котлов давлением 100 и 140 кГс/см2. Опорами вала служат два подшипника скольжения с камерами водяного охлаждения. Конструкцией насосов предусмотрено охлаждение сальников водой. Вода подается в узел уплотнения для конденсации паров перекачиваемой жидкости, которые могут просачиваться через уплотнение. Осевое усилие, воздействующее на вал насоса, воспринимается гидравлической пятой, отлитой из модифицированного чугуна. Двухкорпусную конструкцию представляют питательные насосы: десяти ступенчатые ПЭ380-185-3, ПЭ500-180-3, ПЭ580-195 и одиннадцати ступенчатые ПЭ380-200-3 для котлов с давлением пара 140 кГс/см2, семи ступенчатый насос ПЭ600-300-3 для котлов с давлением пара 255 кГс/см2.

Условные обозначения: например, ПЭ 380 – 185 — 5 УХЛ3, где

ПЭ - Тип насоса (питательный электронасос)

380 — Номинальная подача, м3/час

185 — Напор, уменьшенный в 10 раз, м

5 — Исполнение насоса

УХЛ3 - климатическое исполнение и категория размещения

Технические характеристики насосов ПЭ:

Типоразмер

Подача,

м3/час

Напор,

м

Мощность и частота

вращения э/д,

кВт/об/мин

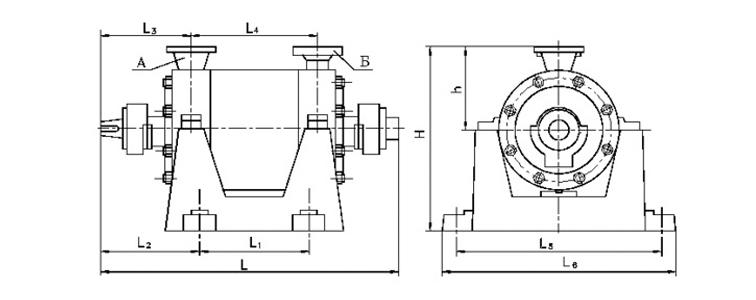

Габаритные размеры

(LxBxH), мм

Масса агрегата,

кг

Насос ПЭ 65-28

65

290

110 / 2945

1630x810x960

1990

Насос ПЭ 65-40

65

440

132  / 2960

2570x1310x840

2100

Насос ПЭ 65-53

65

580

200 / 2965

3185x1330x963

2170

Насос ПЭ 90-110

90

1100

500 / 2970

3185x1330x963

6860

Насос ПЭ 90-180

90

1900

800 / 2970

5015x1390x1615

8920

Насос ПЭ 100-32

100

330

160 / 2960

2615x310x1345

2400

Насос ПЭ 100-53

100

580

315 / 2980

3590x1285x1070

4020

Насос ПЭ 145-30

145

293

200 / 2960

3590x1285x1070

2400

Насос ПЭ 150-53

150

580

500 / 2980

3800x1175x1435

5925

Насос ПЭ 150-63

150

700

500 / 2980

3913x1610x1450

4450

Насос ПЭ 160-140

160

1400

1000 / 2973

3942x1280x1110

2400

Насос ПЭ 380-185-5

380

2030

3150 / 2975

8370x1635x1900

20035

Насос ПЭ 380-200-5

380

2190

3150 / 2975

8370x1635x1900

20760

Насос ПЭ 580-185-5

580

2030

5000 / 2985

8650x2000x2130

25990

Насос ПЭ 580-195-5

580

2150

5000 / 2985

8650x2000x2130

26890

Насос ПЭ 600-300-4

600

3290

8000 / 6300

8800x2700x2300

30670

Насос ПЭА 850-65

850

714

2500 / 2980

5415x1680x1615

13780

Насос ПЭА 1650-80

1650

910

5000 / 2900

6605x2000x2000

14294
