Насосы СМ фекальные наружные

Контакты:
+7 (343) 361-89-99
e-mail: info@99-t.ru

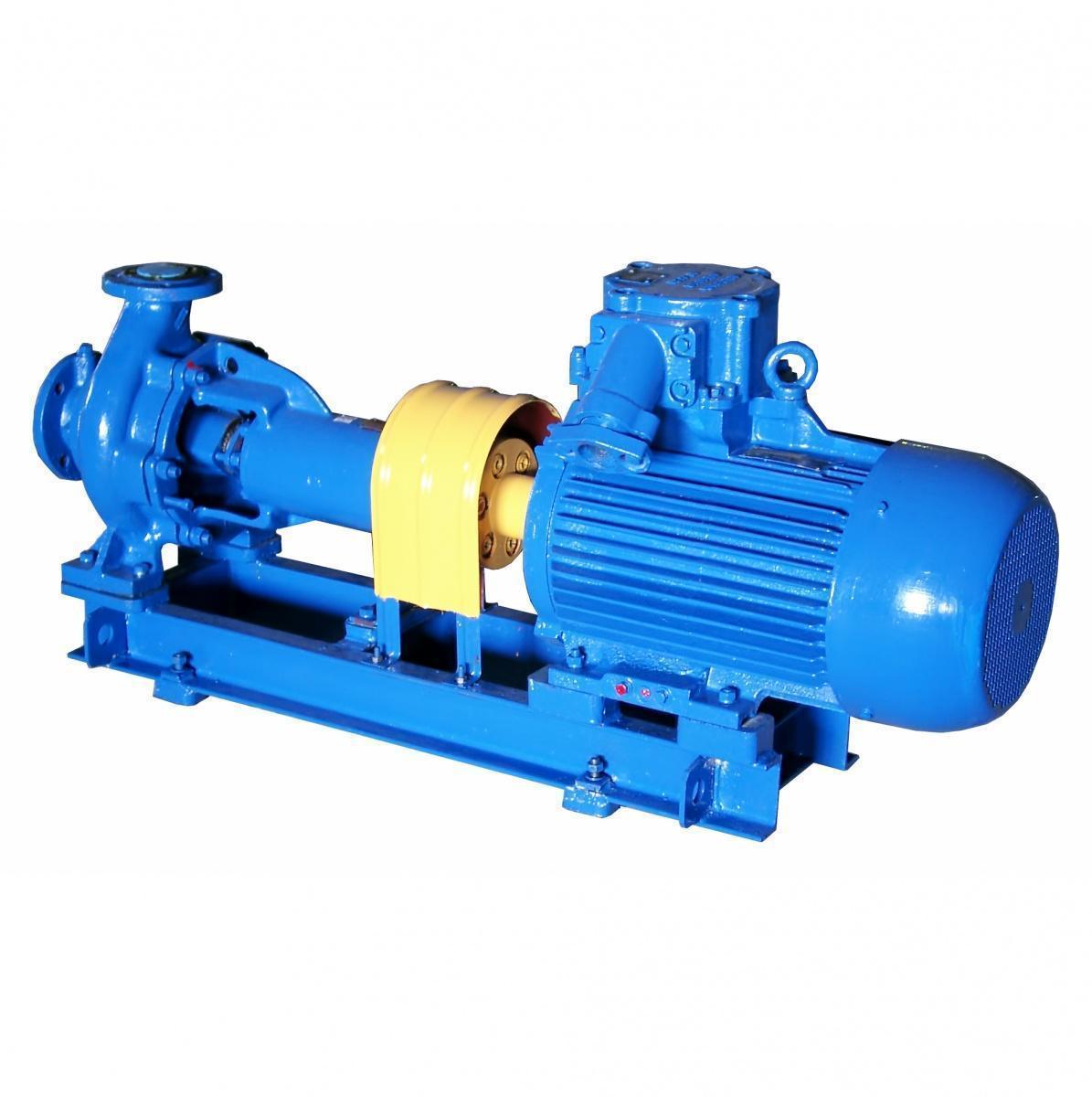

Насосы типа СМ - центробежные консольные горизонтальные одноступенчатые с рабочим колесом закрытого типа.

Область применения

  • для перекачивания сточных (фекальных) вод,
  • для орошения земельных угодий, садов и огородов индивидуальных хозяйств

Перекачиваемая среда: предназначены для перекачивания бытовых и промышленных сточных масс и других загрязненных жидкостей с водородным показателем рН от 6 до 8,5, плотностью до 1100 кг/м³, кинематической вязкостью не более 1 х 10-6 м²/с, температурой до 90°С, с содержание абразивных частиц не более 1% по объему, размер частиц до 5 мм и микротвердость не более 9000 МПа.

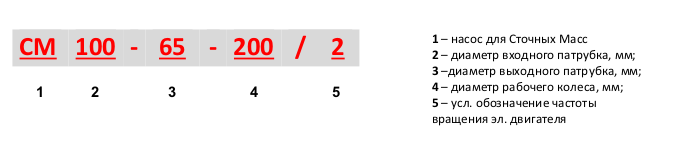

Условные обозначения: например, СМ100-65-200/2, где

Товары
Фото Наименование Цена
Насос СМ80-50-200/2, б/д под 15 кВт Насос СМ80-50-200/2, б/д под 15 кВт 33 000 руб.
В корзину
Насос СМ80-50-200/2 с 15 кВт Насос СМ80-50-200/2 с 15 кВт 90 600 руб.
В корзину
Насос СМ80-50-200а/2 с 11 кВт Насос СМ80-50-200а/2 с 11 кВт 70 800 руб.
В корзину
Насос СМ80-50-200б/2 с 11 кВт Насос СМ80-50-200б/2 с 11 кВт 70 800 руб.
В корзину
Насос СМ80-50-200/4, б/д под 4 кВт Насос СМ80-50-200/4, б/д под 4 кВт 33 000 руб.
В корзину
Насос СМ80-50-200/4, б/д под 5,5 кВт Насос СМ80-50-200/4, б/д под 5,5 кВт 33 000 руб.
В корзину
Насос СМ80-50-200/4 с 4 кВт Насос СМ80-50-200/4 с 4 кВт 50 800 руб.
В корзину
Насос СМ80-50-200/4 с 5,5 кВт Насос СМ80-50-200/4 с 5,5 кВт 63 200 руб.
В корзину
Насос СМ80-50-200а/4 с 3 кВт Насос СМ80-50-200а/4 с 3 кВт 50 600 руб.
В корзину
Насос СМ80-50-200б/4 с 3 кВт Насос СМ80-50-200б/4 с 3 кВт 50 600 руб.
В корзину
Насос СМ100-65-200/2, б/д под 37 кВт Насос СМ100-65-200/2, б/д под 37 кВт 34 800 руб.
В корзину
Насос СМ100-65-200/2 с 37 кВт Насос СМ100-65-200/2 с 37 кВт 142 400 руб.
В корзину
Насос СМ100-65-200а/2 с 22 кВт Насос СМ100-65-200а/2 с 22 кВт 109 800 руб.
В корзину
Насос СМ100-65-200б/2 с 18,5 кВт Насос СМ100-65-200б/2 с 18,5 кВт 96 800 руб.
В корзину
Насос СМ100-65-200/4, б/д под 5,5 кВт Насос СМ100-65-200/4, б/д под 5,5 кВт 34 800 руб.
В корзину
Насос СМ100-65-200/4 с 5,5 кВт Насос СМ100-65-200/4 с 5,5 кВт 59 800 руб.
В корзину
Насос СМ100-65-200а/4 с 3 кВт Насос СМ100-65-200а/4 с 3 кВт 53 600 руб.
В корзину
Насос СМ100-65-200б/4 с 3 кВт Насос СМ100-65-200б/4 с 3 кВт 53 600 руб.
В корзину
Насос СМ100-65-250/4, б/д под 7,5 кВт Насос СМ100-65-250/4, б/д под 7,5 кВт 42 600 руб.
В корзину
Насос СМ100-65-250/4 с 7,5 кВт Насос СМ100-65-250/4 с 7,5 кВт 75 800 руб.
В корзину
Насос СМ100-65-250а/4 с 5,5 кВт Насос СМ100-65-250а/4 с 5,5 кВт 65 600 руб.
В корзину
Насос СМ100-65-250б/4 с 4 кВт Насос СМ100-65-250б/4 с 4 кВт 59 000 руб.
В корзину
Насос СМ125-80-315/4, б/д под 22 кВт Насос СМ125-80-315/4, б/д под 22 кВт 61 800 руб.
В корзину
Насос СМ125-80-315/4 с 22 кВт Насос СМ125-80-315/4 с 22 кВт 132 800 руб.
В корзину
Насос СМ125-80-315а/4 с 18,5 кВт Насос СМ125-80-315а/4 с 18,5 кВт 121 400 руб.
В корзину
Насос СМ125-80-315б/4 с 15 кВт Насос СМ125-80-315б/4 с 15 кВт 113 800 руб.
В корзину
Насос СМ150-125-315/4, б/д, под 37 кВт Насос СМ150-125-315/4, б/д, под 37 кВт 76 200 руб.
В корзину
Насос СМ150-125-315/4 с 37 кВт Насос СМ150-125-315/4 с 37 кВт 186 400 руб.
В корзину
Насос СМ150-125-315а/4 с 30 кВт Насос СМ150-125-315а/4 с 30 кВт 165 000 руб.
В корзину
Насос СМ150-125-315б/4 с 22 кВт Насос СМ150-125-315б/4 с 22 кВт 148 800 руб.
В корзину
Насос СМ150-125-315/6, б/д под 15 кВт Насос СМ150-125-315/6, б/д под 15 кВт 76 200 руб.
В корзину
Насос СМ150-125-315/6 с 15 кВт Насос СМ150-125-315/6 с 15 кВт 139 600 руб.
В корзину
Насос СМ150-125-315а/6 с 11 кВт Насос СМ150-125-315а/6 с 11 кВт 128 400 руб.
В корзину
Насос СМ150-125-315б/6 с 7,5 кВт Насос СМ150-125-315б/6 с 7,5 кВт 112 400 руб.
В корзину
Насос СМ200-150-315/4, б/д под 75 кВт Насос СМ200-150-315/4, б/д под 75 кВт 149 800 руб.
В корзину
Насос СМ200-150-315/4 с 75 кВт Насос СМ200-150-315/4 с 75 кВт 350 800 руб.
В корзину
Насос СМ200-150-315/6 с 18,5 кВт Насос СМ200-150-315/6 с 18,5 кВт 243 000 руб.
В корзину
Насос СМ150-125-400/4, б/д под 55 кВт Насос СМ150-125-400/4, б/д под 55 кВт 152 600 руб.
В корзину
Насос СМ150-125-400/4 с 55 кВт Насос СМ150-125-400/4 с 55 кВт 319 400 руб.
В корзину
Насос CМ150-125-400/6 с 18,5 кВт Насос CМ150-125-400/6 с 18,5 кВт 247 600 руб.
В корзину
Насос СМ200-150-400/4, б/д под 110 кВт Насос СМ200-150-400/4, б/д под 110 кВт 112 800 руб.
В корзину
Насос СМ200-150-400/4 с 110 кВт Насос СМ200-150-400/4 с 110 кВт 394 200 руб.
В корзину
Насос СМ200-150-400а/4 с 90 кВт Насос СМ200-150-400а/4 с 90 кВт 324 800 руб.
В корзину
Насос СМ200-150-400/6 с 30 кВт Насос СМ200-150-400/6 с 30 кВт 231 800 руб.
В корзину
Насос СМС80-50-200, б/д под 37 квт Насос СМС80-50-200, б/д под 37 квт 41 800 руб.
В корзину
Насос СМС80-50-200 с 37 квт Насос СМС80-50-200 с 37 квт 158 200 руб.
В корзину
Насос СМС150-125-315 под 55 кВт Насос СМС150-125-315 под 55 кВт 109 800 руб.
В корзину
Насос СМС150-125-315 с 55 кВт Насос СМС150-125-315 с 55 кВт 251 800 руб.
В корзину

Конструкция насосов.

Центробежные, горизонтальные, консольные одноступенчатые насосы с односторонним подводом жидкости к рабочему колесу и со спиральным отводом жидкости.

Наличие монтажного проставка между валами насоса и электродвигателя позволяет демонтировать насос без демонтажа трубопроводов и электродвигателя.

Насосы 2СМ отличаются от насосов СМ новой геометрией проточной части, что позволило повысить КПД насосов типа 2СМ на 2-6% и соответственно — в ряде случаев — снизить мощность электродвигателей, входящих в состав насосных агрегатов. Показатели напора и подачи насосов типа 2СМ идентичны соответствующим показателям насосов типа СМ.



Уплотнение вала — мягкий сальник или торцовое сальниковое. Корпус насосов и подшипниковые узлы унифицированы.
Материал проточной части — серый чугун.



Физико-химические свойства перекачиваемых сред:

  • водородный показатель рН — от 6 до 8,5%,
  • плотность — до 1100 кг/м3,
  • кинематическая вязкость—до 10.6 м2/с.
  • механические включения:
  • абразивные взвешенные вещества — содержание по массе — не более 1,0%, размер частиц — не более
  • 5,0 мм, микротвердость частиц — до 9000 МПа;
  • неабразивные взвешенные вещества (в том числе — древесноволокнистые полуфабрикаты),
  • концентрация по массе — не более 2,0%.



Температура перекачиваемых сред — до 363К (до +90°С).



Исполнение насосов.

Насосы типов CM, 2CM — насосы с центробежным рабочим колесом закрытого типа.



Исполнение электродвигателей.

Агрегаты комплектуются электродвигателями в общепромышленном, взрывозащищенном и экспортном исполнениях, исполнения электродвигателей по монтажу 1М1081, 1М1001 и 1М3011.



Материалы исполнения:

  • проточная часть — серый чугун СЧ25,
  • вал — сталь 35,
  • защитная втулка — сталь 45.



Уплотнения.

Уплотнение вала насоса — одинарное торцовое или двойное сальниковое.

В сальниковое уплотнение подается затворная жидкость под давлением, превышающим давление перед уплотнением со стороны рабочего колеса на 0,05 — 0,1 МПа (0,5 — 1,0 кГс/см2).



Возможные неисправности и способы их устранения

№ п/п

Внешнее проявление неисправности

Вероятная причина

Метод устранения



1

Нет подачи, сильные колебания стрелок приборов

Нет или недостаточно жидкости в насосе

Заливка камеры насоса полностью

Превышена высота всасывания

Приведение сопротивления на линии всасывания к предписанному значению

Забита проточная часть насоса

Очистка проточной части



2

Большое разрежение — по показаниям мановакуумметра

Подсасывается воздух через соединения во входной линии или сальник

Герметизация соединений, уплотнение сальника

Входная задвижка закрыта

Открытие задвижки



3

Подача меньше нормативной

Колесо рабочее вращается в неправильном направлении

Переключение фаз на двигателе

Упала скорость двигателя из-за уменьшения напряжения

Повышение напряжения до номинального значения

Сопротивление трубопроводов стало слишком велико

Доведение сопротивления до допустимого уровня

Подсасывается воздух через соединения во входной линии или сальник

Герметизация соединений, уплотнение сальника

Превышена высота всасывания

Повышение подпора

Засорены насос и трубопроводы

Удаление засора



4

Нагрев сальника

Износ набивки

Замена набивки

Чрезмерная затяжка гаек крепления крышки сальника

Ослабление затяжки

Отсутствие в сальнике затворной жидкости

Подключение линии подачи затворной воды



5

Перегрев подшипников

Недостаточность смазки

Добавление смазки

Загрязнённость смазки

Устранение причин загрязнения и замена смазки

Нарушение соосности валов насоса и двигателя

Подцентровка валов



6

Нагрев корпуса насоса

Закрыта выходная задвижка

Открытие задвижки

Превышено сопротивление в линии нагнетания

Уменьшение сопротивления в напорном трубопроводе



7

Кавитация в корпусе (необычный шум)

Превышена подача

Уменьшение подачи

Велико сопротивление в линии всасывания

Уменьшение сопротивления во входной линии

Высока температура перекачиваемой среды

Снижение температуры жидкости

8

Повышенная вибрация насоса

Нарушение соосности валов

Подцентровка валов

9

Повышенная мощность, перегрев двигателя

Насос собран неправильно, вал вручную провернуть невозможно

Регулировка торцовых зазоров рабочего колеса, устранение перекосов

Превышена подача

Уменьшение подачи

10

Осевой люфт (в насосах СМ 100-65-250 и СМ 150-125-315)



Выставление нужной величины люфта согласно инструкции



Эксплуатационные ограничения

Запрещается:

  • Эксплуатация насосов (Агрегатов) за пределами рабочего интервала характеристики;
  • Работа насоса более двух минут при закрытой задвижке на напорном трубопроводе;
  • Запуск агрегата без заполнения насоса перекачиваемой жидкостью;
  • Эксплуатация агрегата без подсоединения двигателя, насоса и рамы к заземляющему устройству;
  • Эксплуатация агрегата без установки защитного ограждения муфты;
  • Последовательная работа насосов;
  • Эксплуатация насосов без установленных во всасывающей и напорной линии приборов контроля давления (Разрежения);
  • Устранять неисправности при работающем агрегате.



Преимущества насосов типа СМ

  • Корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов;
  • Различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;
  • Применение торцового уплотнения в конструкции насоса позволило расширить область применения насосного агрегата.
  • При агрегатировании с взрывозащищенными двигателями данные агрегаты допускается применение во взрыво-пожароопасных производствах.

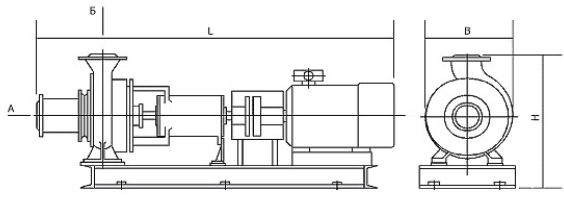

Габаритный чертёж насосов типа СМ



Таблица габаритных размеров насосов типа СМ

Марка насоса Габаритные размеры, мм Масса агрегата, кг
L B H
1СМ 32-20-115/2 425 222 238 27
1СМ 32-20-125/2 380 210 250 22
1СМ 50-32-125/2 460 210 295 48
2СМ 65-50-125/2 900 274 450 145
2СМ 65-50-125а/2 870 274 450 140
2СМ 65-50-125б/2 870 274 450 140
1СМ 65-50-160/2 555 274 355 57
СМ80-50-200/2 1315 460 40 345
СМ80-50-200а/2 1275 460 40 335
СМ80-50-200б/2 1168 460 40 335
СМ80-50-200/4 1055 417 35 155
СМ80-50-200а/4 1007 417 35 155
СМ80-50-200б/4 1007 417 35 155
СМ100-65-200/2 1545 570 70 445
СМ100-65-200а/2 1510 570 70 375
СМ100-65-200б/2 1475 570 70 375
СМ100-65-200/4 1165 492 40 165
СМ100-65-200а/4 1221 492 40 165
СМ100-65-200б/4 1190 492 40 165
СМ100-65-250/4 1530 520 40 270
СМ100-65-250а/4 1295 520 40 270
СМ100-65-250б/4 1295 520 40 270
СМ125-80-315/4 1220 400 668 405
СМ125-80-315а/4 1275 400 668 395
СМ125-80-315б/4 1250 400 668 370
СМ125-100-250/4 1475 400 668 400
СМ150-125-315/4 1675 517 775 715
СМ150-125-315/4 1675 517 775 700
СМ150-125-315а/4 1620 517 775 675
СМ150-125-315а/4 1620 517 775 635
СМ150-125-315б/4 1520 517 775 600
СМ150-125-315/6 1543 520 800 510
СМ150-125-315а/6 1760 520 800 490
СМ150-125-315б/6 1745 520 800 430
СМ150-125-400/4 1910 765 835 920
СМ150-125-400а/4 1900 765 835 845
СМ150-125-400б/4 1900 765 835 845
СМ150-125-400/6 1795 795 835 710
СМ150-125-400а/6 1760 795 835 690
СМ150-125-400б/6 1720 795 835 660
СМ200-150-315/4 2030 795 835 1020
СМ200-150-315а/4 1955 795 835 950
СМ200-150-315б/4 1955 795 835 950
СМ200-150-315/6 1796 795 835 700
СМ200-150-315а/6 1761 795 835 680
СМ200-150-315б/6 1721 795 835 650
СМ200-150-400/4 2665 650 1160 2140
СМ200-150-400а/4 2305 650 1160 1805
СМ200-150-400б/4 2520 650 1160 1605
СМ200-150-500/4 2665 650 1160 2240
СМ200-150-500/4 2665 650 1160 2140
СМ200-150-500а/4 2605 650 1160 2015
СМ200-150-500а/4 2305 650 1160 1815
СМ200-150-500б/4 2520 650 1160 1925
СМ200-150-500б/4 2500 650 1160 1805
СМ200-150-540/4 2740 755 1170 2600
СМ200-150-540/4 2540 755 1170 2460
СМ250-200-400/6 2320 720 1150 1925
СМ250-200-400/6 2120 720 1150 1765
СМ250-200-400а/6 2340 720 1150 1815
СМ250-200-400а/6 2320 720 1150 1800
СМ250-200-400б/6 2200 720 1150 1770
СМ250-200-400/4 2350 720 1150 2350
СМ250-200-400/4 2200 720 1150 2200
СМ250-200-400а/4 2205 720 1150 2200
СМ250-200-400а/4 2200 720 1150 2100
СМ250-200-400б/4 1965 720 1150 1985
СМ250-200-400б/4 1785 720 1150 1765
СМ300-250-500/6 2940 855 1290 2540
СМ300-250-500а/6 2840 855 1290 2250
СМ300-250-500б/6 2800 855 1290 2100
СМ200-150-540 2740 740 1170 2400
