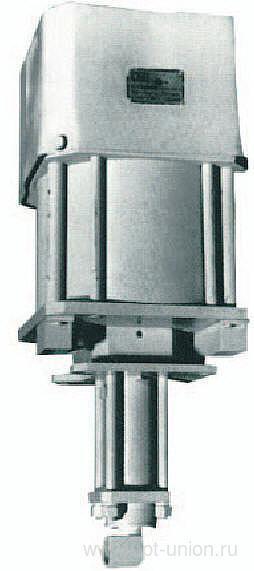

Насосы ПНВ пневмоприводные
 |
+7 (343) 271-33-99 +7 (343) 271-33-99 e-mail: info@sd-t.ru |
Насосы типа ПНВ предназначены для перекачивания воды, технических жидкостей и растворов, нейтральных реактивов, красок, лаков и эмалей, кремнийорганических жидкостей, нефти и нефтепродуктов, а также других нейтральных жидкостей с кинематической вязкостью от 3,5х10–4 до 8х10–4 м2/с (от 0,0035 до 8 Ст), с температурой от 243 К до 353 К (от минус 30 до плюс 80 °С), с максимальной плотностью до 1500 кг/м3, с максимальным размером твердых неабразивных частиц не более 0,1 мм, максимальная массовая концентрация которых до 0,02%.
Условные обозначения: например, ПНВ 0,63/250АМ1УХЛ4 ТУ У29.1057854540012002, где:
ПНВ — пневмонасос вертикальный;
0,63 — подача насоса, м3/ч;
250 — давление на выходе, кгс/см2;
А— исполнение по материалу деталей проточной части (из конструкционных углеродистых сталей— A; из хромистых сталей типа 20Х13 ГОСТ 5632—Д; из хромоникелевых сталей типа 12Х18Н10Т ГОСТ 5632—К);
М1 — индекс модернизации (М1, М2 и т. д.)
УХЛ — климатическое исполнение (У2, У3, УХЛ4, Т2,Т3);
4 — категория размещения (2, 3, 4);
ТУ У29.1-05785454-001-2002— номер технических условий.
| Типоразмер насоса (агрегата, установки) | Номинальная подача м3/час, ±10% | Давление на выходе насоса, МПа ±10% | Число двойных ходов поршня в мин.±10% | Давление на входе пневмопривода, МПа ±10% | Вакууметрическая высота всасывания, м | Расход воздуха Нм3/мин | Габаритные размеры (LxBxH), мм | Масса, кг | |
| номин. | допуст. | ||||||||
| ПНВ 0,63/250-М1 | 0,63 | 25 | 75 | 0,63 | 3 | 7 | 6,3 | 275х275х720 | 70 |
| ПНВ 0,25/250 | 0,25 | 25 | 66 | 0,63 | 3 | 7 | 2,5 | 210х175х700 | 50 |
| ПНВ 0,05/800 | 0,05 | 80 | 75 | 0,63 | 3 | 7 | 2,5 | 210х175х815 | 50 |
| ПНВ 1,2/1 | 1,2 | 0,1 | 156 | 0,63 | 3 | 7 | 0,8 | 100х70х510 | 10 |
| ПНВ 0,5/20 | 0,5 | 2 | 140 | 0,63 | 3 | 5 | 2,5 | 190х130х950 | 25 |
| ПНВ 0,5/40 | 0,5 | 4 | 75 | 0,5 | 3 | 7 | 2,8 | 210х175х1320 | 50 |
Насосы выполнены во взрывобезопасном исполнении и допускают установку и эксплуатацию во взрыво- и пожароопасных производствах.
Конструкция
Насос ПНВ состоит из гидроцилиндра, включающего в себя нагнетательный и всасывающий клапаны, пневмоцилиндра и воздухораспределительного узла, в который входят два конечных выключателя и пневмораспределитель. Конечные выключатели служат для выдачи пневмосигнала для переключения пневмораспределителя при достижении поршнем крайних положений.

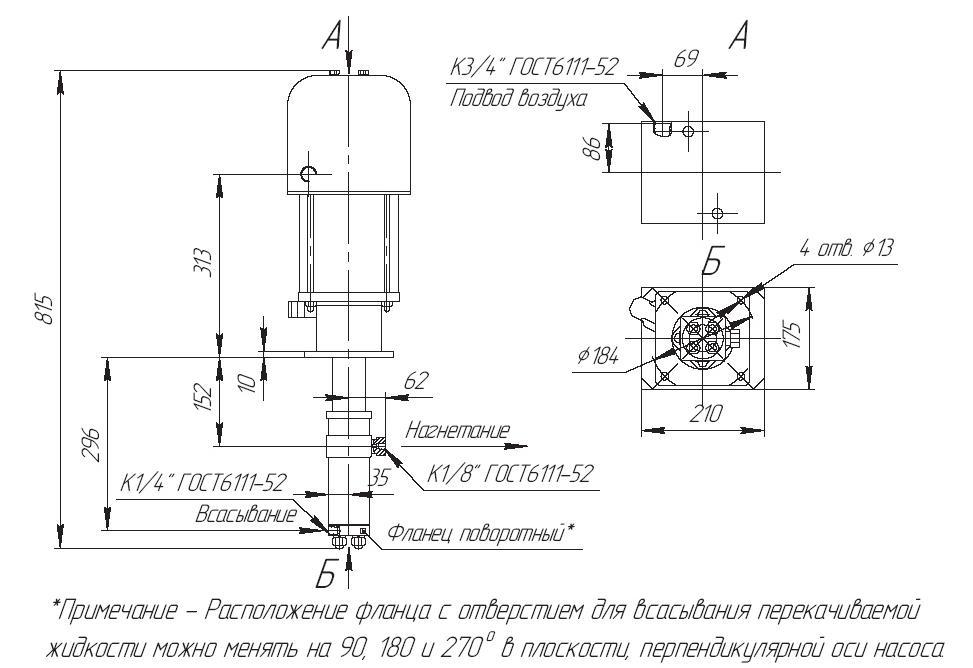

Габаритный чертёж насоса ПНВ 0,05/800
