Насосы СД фекальные наружные

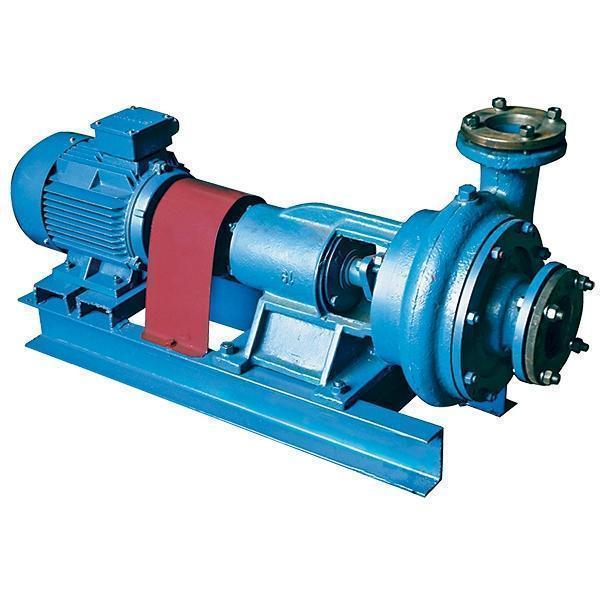

Насосы типа СД - центробежные консольные горизонтальные одноступенчатые с рабочим колесом закрытого типа.

Сточно-динамические насосы типа СД: чугунные, одноступенчатые с центробежным колесом закрытого типа (СД — горизонтальный).

Исполнение насосов

Горизонтальные; комплектуются электродвигателями в общепромышленном, взрывобезопасном и экспортном исполнениях. Исполнения электродвигателей по монтажу — 1М1081, 1М1001 и 1М3011.

Область применения

для удаления бытовых, промышленных и сточных (фекальных) вод — на насосных станциях;

для перекачки бытовых, промышленных и сточных вод;

для орошения садов и огородных участков индивидуальных хозяйств.



Перекачиваемые среды:

Городские, бытовые и производственные сточные массы, и другие жидкости с большим количеством загрязнений.

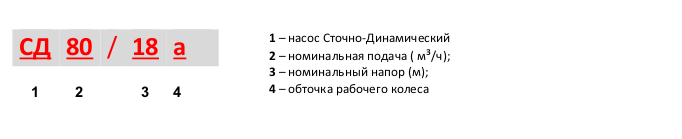

Условные обозначения / маркировка насоса типа СД

например, СД 80/18а, где







Товары
Фото Наименование Цена
Насос СД 16/25 Насос СД 16/25 67 400 руб.
В корзину
Насос СД 16/25а Насос СД 16/25а 65 400 руб.
В корзину
Насос СД 16/25б Насос СД 16/25б 64 400 руб.
В корзину
Насос СД 32/40 Насос СД 32/40 92 200 руб.
В корзину
Насос CД 32/40а Насос CД 32/40а 81 200 руб.
В корзину
Насос СД 25/14 Насос СД 25/14 73 800 руб.
В корзину
Насос СД 50/10 Насос СД 50/10 73 600 руб.
В корзину
Насос СД 50/10а Насос СД 50/10а 71 600 руб.
В корзину
Насос СД 50/10б Насос СД 50/10б 70 600 руб.
В корзину
Насос СД 50/56 Насос СД 50/56 131 400 руб.
В корзину
Насос СД 50/56а Насос СД 50/56а 123 800 руб.
В корзину
Насос СД 50/56б Насос СД 50/56б 123 400 руб.
В корзину
Насос СД 80/18 Насос СД 80/18 129 800 руб.
В корзину
Насос СД 80/18а Насос СД 80/18а 124 200 руб.
В корзину
Насос СД 80/18б Насос СД 80/18б 124 200 руб.
В корзину
Насос СДВ 80/18 Насос СДВ 80/18 185 400 руб.
В корзину
Насос СДВ 80/18а Насос СДВ 80/18а 180 200 руб.
В корзину
Насос СДВ 80/18б Насос СДВ 80/18б 180 200 руб.
В корзину
Насос СД 100/40 Насос СД 100/40 137 800 руб.
В корзину
Насос СД 100/40а Насос СД 100/40а 123 800 руб.
В корзину
Насос СД 100/40б Насос СД 100/40б 117 600 руб.
В корзину
Насос СД 160/45 Насос СД 160/45 278 600 руб.
В корзину
Насос СД 160/45а Насос СД 160/45а 248 800 руб.
В корзину
Насос СД 70/80 Насос СД 70/80 164 200 руб.
В корзину

Материалы исполнения узлов насоса:

проточная часть — серый чугун СЧ25,

вал — сталь 35,

защитная втулка — сталь 45.



Уплотнения вала насоса — одинарное торцовое или двойное сальниковое.

В сальниковое уплотнение подается затворная жидкость под давлением, превышающим давление перед уплотнением со стороны рабочего колеса на 0,05-0,1 МПа (0,5-1,0 кГс/см2).



Принцип работы насосов СД

  1. Горизонтальный одноступенчатый фекальный насос СД состоит из насоса и двигателя, установленных на общей фундаментной плите.
  2. Валы фекального насоса СД и двигателя соединены между собой упругой муфтой.
  3. Опорой насоса СД служит кронштейн, к фланцу которого крепится корпус. При необходимости напорный патрубок насоса может быть повернут в любую сторону на 90°.
  4. Вал насоса СД закреплен на одной и второй подшипниковой опоре, что в центральной расточке кронштейна.
  5. Установленное на вал рабочее колесо стопорится гайкой колпачковой.
  6. Вертикальный электронасосный агрегат типа СДВнасос для грязной воды. Насос СДВ состоит из насоса и двигателя, который крепится к верхнему фонарю насоса. Валы насоса СДВ и двигателя соединены между собой упругой муфтой.
  7. Насос СДВ имеет опору, роль которой выполняет фонарь верхний и труба-колонка. В центральной расточке трубы-колонки на двух подшипниковых опорах установлен вал насоса. Рабочее колесо насоса СДВ устанавливается на вал и стопорится гайкой колпачковой.



Особенности эксплуатации

  • Перед эксплуатацией агрегат заземлите.
  • Запрещается запуск агрегата «всухую», т.е. без предварительного заполнения перекачиваемой жидкостью.
  • При работе агрегата все вращающиеся части оградите.
  • Не подтягивайте сальник во время работы.
  • При эксплуатации строго соблюдайте сроки технического обслуживания и ремонта агрегата.
  • Агрегат не предназначен для эксплуатации во взрывоопасных и пожароопасных производствах и установках.
  • Ремонтные работы проводите только при отключенном электродвигателе.
  • Уровни шума и вибрации агрегатов не должны превышать показателей, указанных в приложении В.

Возможные неисправности и способы их устранения

№ п/п

Внешнее проявление неисправности

Вероятная причина

Метод устранения



1.





Агрегат при пуске не развивает напора, стрелки приборов сильно колеблются

1. Насос недостаточно залит рабочей жидкостью

2. В подводящем трубопроводе имеется подсос воздуха

3. Увеличилось сопротивление всасывающей линии вследствие засорения

1. Полностью залейте насос

2. Проверьте герметичность

всасывающей линии и произведите подтяжку соединения

3. Проверьте и очистите всасывающую линию



2.

Агрегат не обеспечивает подачу в рабочей части характеристики

1. Большое сопротивление в напорном трубопроводе

2. Износились уплотнения рабочего колеса или засорилась проточная часть насоса

1. Увеличьте степень открытия задвижки на линии нагнетания

2. Проверьте зазоры в уплотнении рабочего колеса и очистите проточную часть насоса



3.

Агрегат не обеспечивает требуемый напор при данной подаче

1. Работа насоса в кавитационном режиме

2. Снижение скорости вращения

3. Засорение каналов проточной части

1. Прикройте задвижку на нагнетании или увеличьте давление на входе в насос

2. Проверьте двигатель

3. Очистите проточную часть насоса



4.





Чрезмерная утечка через уплотнение

1. Плохая набивка сальника

2. Давление на входе в насос выше допустимого

3.Износ уплотнения вала

1. Проверьте или замените набивку

2. Отрегулируйте давление на входе в насос

3. Замените уплотнение



5.

Повышенный

шум и вибрация

1. Работа насоса в кавитационном режиме

2. Недостаточная жесткость крепления насоса и двигателя

3. Нарушение центровки вала насоса с валом двигателя

4. Механические повреждения в насосе, задевание вращающихся деталей о неподвижные, износ подшипников

1. Прикройте задвижку на нагнетании или увеличьте давление на входе в насос

2. Проведите подтяжку крепежа насоса, двигателя и трубопроводов

3. Проверьте и при необходимости произведите центровку валов

4. Устраните механические повреждения



Преимущества

  • Возможность изготовления с двухступенчатой конструкцией (два рабочих колеса) -при достаточно небольших габаритах агрегата и меньшей мощности электродвигателя достигается высокий показатель напорной мощности.
  • Могут изготавливаться в вертикальном исполнении (модель СДВ).

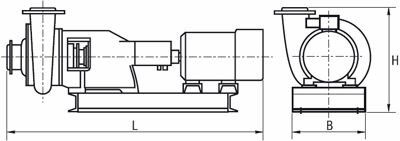

Габаритный чертёж насосов типа СД



Таблица габаритных размеров насосов типа СД

Марка насос Габаритные размеры, мм Масса, кг
L B H
СД 16/10 980 331 440 150
СД 16/10а 1000 331 440 146
СД 16/10б 1000 331 440 146
СД 16/25 1015 294 415 135
СД 16/25а 1000 294 420 130
СД 16/25б 1000 294 420 128
СД 25/14 1026 382 415 150
СД 25/14а 1000 382 420 145
СД 25/14б 1000 382 420 145
СД 32/40 1155 331 468 195
СД 32/40а 1040 331 448 165
СД 32/40б 1040 331 430 140
СД 50/56 1298 382 580 290
СД 50/56а 1320 382 560 265
СД 50/56б 1375 382 560 250
СД 50/10 1040 420 430 145
СД 50/10а 1010 420 415 140
СД 50/10б 1010 420 415 135
СД 100/40 1440 420 515 415
СД 100/40а 1310 420 560 300
СД 100/40б 1310 420 560 285
СД 80/18 1260 457 508 270
СД 80/18а 1210 457 508 255
СД 80/18б 1110 457 508 230
СД 80/32 1420 517 560 365
СД 80/32а 1375 517 560 340
СД 80/32б 1285 517 508 295
СД 160/10 1755 618 763 580
СД 160/10а 1755 618 683 575
СД 160/10б 1565 618 631 515
СД 160/45 1950 600 743 865
СД160/45а          1905 600 743 780
СД 160/45б 1860 600 743 700
СД 250/22,5 1965 616 763 840
СД 250/22,5а 1925 616 763 760
СД 250/22,5б 1875 616 763 725
СД 450/22,5 2575 858 962 1875
СД 450/22,5а 2525 858 913 1720
СД 450/22,5б 2280 858 913 1140
СД 450/56 2575 777 763 1960
СД 450/56а 2495 777 763 1875
СД 450/56б 2415 777 763 1680
СД 450/95х2 3120 1010 940 4075
СД 450/95х2а 3035 995 1102 2965
СД 450/95х2б 3005 895 1102 2855
СД 800/32 2745 1064 1086 3245
СД 800/32а 2660 1064 1046 2255
СД 800/32б 2630 1064 1046 2175
СД 2400/75 4580 1810 1610 8860
