Насосы 1КС центробежные конденсатные

Цена: от 113 900 руб.
Контакты:
+7 (343) 271-33-99
+7 (343) 271-33-99
e-mail: info@sd-t.ru

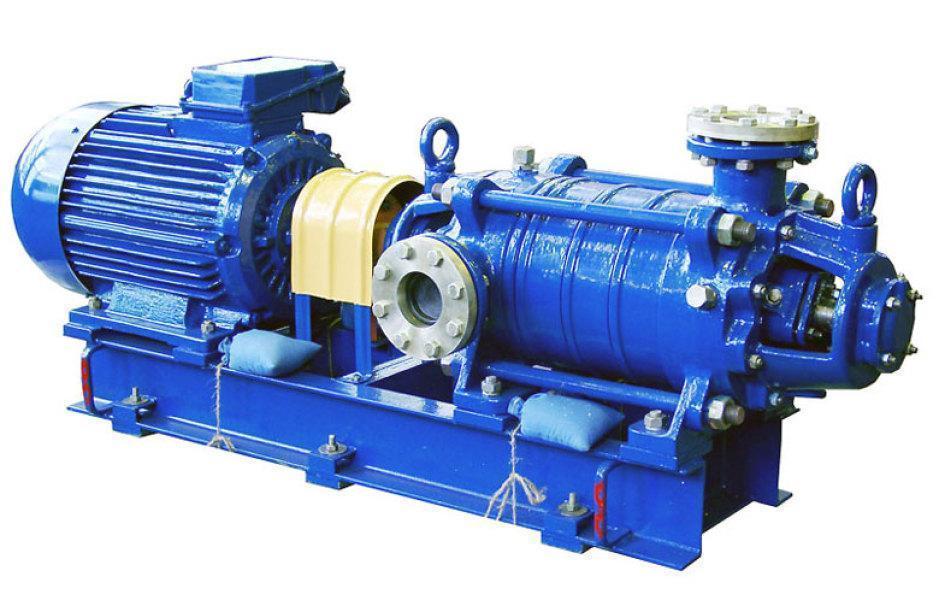

Насосы типа 1КС – центробежные горизонтальные секционные с односторонним расположением рабочих колес.

Перекачиваемая среда: подаваемый конденсат должет иметь водородный показатель pH 6,8-9,2 и не должен содержать твердых частиц размером более 0,1 мм и концентрацией более мг/л. Температура перекачиваемой жидкости не более 125ºС.

Условные обозначения: например, 1КС 50-55, где

1 — порядковый номер модификации;
КС - конденсатный;
50 - подача, м3/ч;
55 — напор, м.



Товары
Фото Наименование Цена
Насос 1КС 20-110 Насос 1КС 20-110 159 300 руб.
В корзину
Насос 1КС 20-50 Насос 1КС 20-50 113 900 руб.
В корзину
Насос 1КС 32-150 Насос 1КС 32-150 332 600 руб.
В корзину
Насос 1КС 50-110 Насос 1КС 50-110 268 600 руб.
В корзину
Насос 1КС 50-55 Насос 1КС 50-55 219 900 руб.
В корзину
Насос 1КС 80-100 Насос 1КС 80-100 357 400 руб.
В корзину
Насос 1КС 80-155 Насос 1КС 80-155 441 100 руб.
В корзину

Всасывающий патрубок находится в корпусе всасывания и направлен вправо от горизонтальной оси насоса, если смотреть со стороны привода.

Нагнетательный патрубок находится в корпусе нагнетания и направлен вертикально вверх. Опорные лапы прилиты снизу к корпусам всасывания и нагнетания.

Фиксированное положение оси вала обеспечивается жесткой штифтовкой лап корпуса нагнетания и подвижной штифтовкой лап корпуса всасывания.

Герметичность стыков секций, корпуса всасывания, корпуса шнека и корпуса нагнетания обеспечивается кольцами из теплостойкой резины.

Область применения: предназначены для перекачивания конденсата в паровых сетях тепловых электростанций, работающих на органическом топливе, а также жидкостей, сходных с конденсатом по вязкости и химической активности.

Уплотнение вала насоса — одинарное, двойное сальниковое или одинарное торцовое.

Наибольшее допускаемое избыточное давление на входе в насос, для насосов с мягким сальником, 0,35МПа (3,5 кгс/см2), с торцовым уплотнением 0,6 МПа (6,0 кгс/см2).

Материал деталей проточной части — серый чугун.

Температура перекачиваемой жидкости — + 125oС.



Габаритный чертёж насосов типа 1КС

Таблица габаритных размеров насосов типа 1КС

Название
агрегата

Номин.
подача,
м³/ч

Номин.
напор,
м

Рабочая зона

Кавитац.
запас,
м

Электродвигатель

Габаритные размеры
агрегата, мм

Диаметр
патрубков, мм

Масса
насоса,
кг

Масса
агрегата,
кг

подача,
м³/ч

напор,
м

марка

кВт

об/мин

L

B

H

вход

выход

1Кс 20-50

20

50

10…24

44…56

1,5

АИР 112M2

7,5

3000

1465

305

400

80

50

95

185

1Кс 20-110

20

110

10…24

102…118

1,5

АИР 160S2

15

3000

1945

325

515

80

50

145

310

1Кс 32-150

32

150

16…37

145…162

1,6

АИР 180M2

30

3000

2015

438

600

100

65

320

580

1Кс 50-55

50

55

25…55

52…64

1,6

АИР 160S2

15

3000

1700

440

615

125

80

225

420

1Кс 50-110

50

110

25…55

106…127

1,6

АИР 180M2

30

3000

1880

455

620

125

80

280

550

1Кс 80-100

80

100

40…110

72…115

1,6

АИР 200L2

45

3000

1950

530

685

150

100

330

700

1Кс 80-155

80

155

40…90

145…168

1,6

АИР 250S2

75

3000

2210

535

830

150

100

360

970
