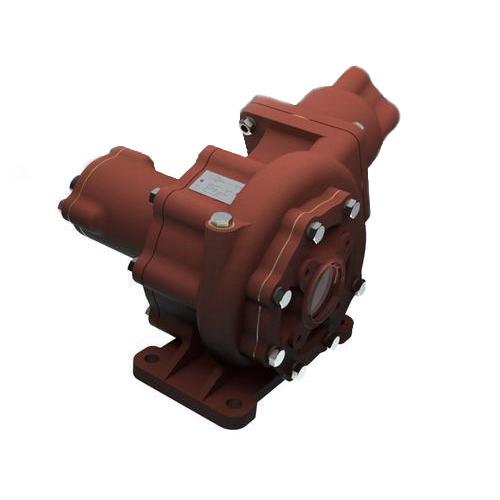

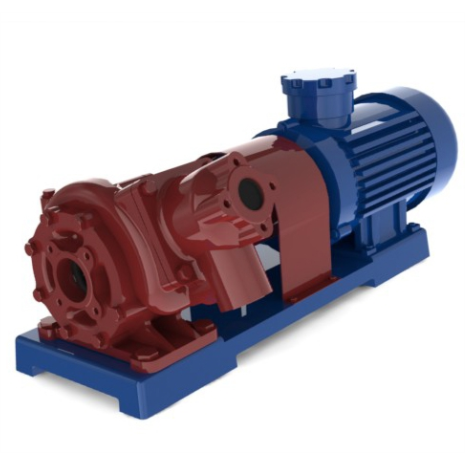

Насосы АСВН, АСЦЛ бензиновые

Перекачиваемая среда: жидкость чистая без механических примесей: бензин, керосин, дизельное топливо, пищевые продукты (вода, спирт и т.п.), растворители, кислоты, а также другие жидкости вязкостью не более 2х 10-6 м2/с, в которых стоек алюминий АЛ-4 или АК-9ч. Температура перекачиваемой жидкости от -40° С до +50° С и плотность не более р=1000 кг/м3.

Структура обозначения:

СЦЛ-20-24ГМ(Р,К)-У2

где:

СЦЛ — самовсасывающий центробежный лопастной
20 — подача, м3
24 — напор, м
Г — индекс модернизации
М — вспомогательное уплотнение

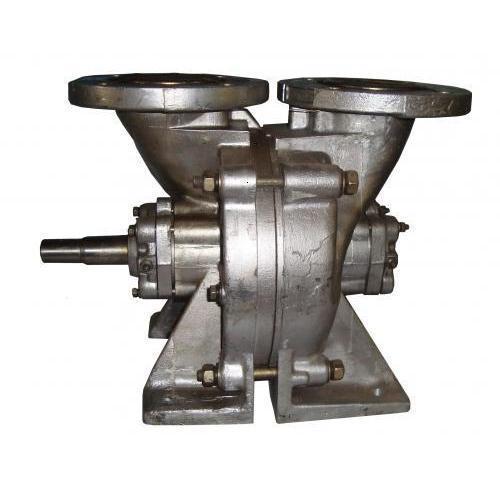

СВН-80АМ(С,Р,К)-У2

где:

СВН — самовсасывающий вихревой насос
80 — диаметр всасывающего и нагнетательного патрубков, мм
А — индекс модернизации
М — вспомогательное уплотнение (манжета)
С — пищевое исполнение
Р — для перекачивания растворителя
К — для перекачивания кислоты
У2 — климатическое исполнение и категория размещения по ГОСТ 15150-69

Уплотнение вала — одинарное торцовое. Избыточное давление на входе в насос до 1 кгс/см2.

Проточная часть — выполнена из алюминиевого сплава АЛ7ч и АЛ9ч, нержавеющей стали 30Х13 и бронзы.
Необходимость поставки насоса для перекачивания спирта оговаривается при заказе.
Высота самовсасывания не менее: 6,5 м. — насос 1СВН; 5,5 м. — насос 1СЦЛ; 6,8 — насос 1СЦН.

Область применения: предназначены для установки на передвижные цистерны, бензовозы, топливозаправщики.

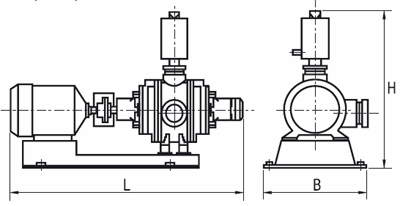

Габаритный чертёж насосов типа АСВН, АСЦЛ



Таблица габаритных размеров насосов типа АСВН, АСЦЛ

Марка насоса Габаритные размеры,мм Масса,кг
L B H
1АСВН-80 1136 405 625 295
1АСВН-80/6 1040 405 623 191
1АСЦЛ-20-24 1210 440 668 275
