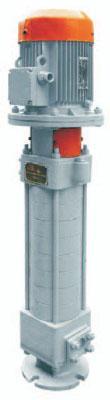

Насосы АНЦС

+7 (343) 271-33-99
+7 (343) 271-33-99
e-mail: info@sd-t.ru

Агрегаты электронасосные типа АНЦС предназначены для перекачивания воды и нейтральных жидкостей плотностью не более 1200 кг/м3 и кинематической вязкостью до 30х10–6 м2/с, имеющих твердые включения размером до 1 мм, объёмная концентрация которых не превышает 2% и с температурой от 278 К до 378 К (от 5 до 105 °С) и применяются для подачи технической воды в системы питания и водоподготовки котлоагрегатов малой мощности.

Условные обозначения, например, АНЦС 2,5/150М1УХЛ4 ТУ У 3.190578545400894, где

АНЦС — агрегат электронасосный центробежный секционный;

2,5 — номинальная подача, м3/ч;

150 — номинальный напор, м;

М1 — порядковый номер модернизации;

УХЛ — климатическое исполнение (УХЛ, О);

4 — категория размещения;

ТУ У 3.19-05785454-008-94—номер технических условий.

Типоразмер
агрегата
Подача
m3/час
Напор, мЧисло вращения, об/мин.Допустимый кавитационный запас, мТип двигателя; мощность, кВтГабаритные размеры (LxBxX), mmМасса, кг
АНЦС 1,6/100-М11,6100±5%29004,0АИР80В2У3; 2,2224,5х200х98072
АНЦС 2,5/102,510±10%29003,5АИР71А2У3; 0,75217х200х65142
АНЦС 2,5/202,520±10%29003,5АИР71В2У3; 1,1217х200х69446
АНЦС 2,5/32-М12,532±5%29003,5АИР71В2У3; 1,1217х200х73252
АНЦС 2,5/502,550±5%29003,5АИР80В2У3; 2,2224,5х200х85161
АНЦС 2,5/100-М12,5100-10%29003,5АИР80В2У3; 2,2224,5х200х98072
АНЦС 2,5/100А-М12,5100+5%29003,5АИР90L2У3; 3,0250х250х105080
АНЦС 2,5/150-М12,5150±5%29003,5АИР100L2У3; 5,5272х250х1266105
АНЦС 3/120-М13,0120+5%29003,5АИР90L2У3; 3,0250х750х108786
АНЦС 4/404,040±5%29003,0АИР80В2У3; 2,2224,5х200х86062
АНЦС 4/60-М14,060±5%29003,0АИР80В2У3; 2,2225х200х90365
АНЦС 4/804,080±5%29003,0АИР90L2У3; 3,0249,5х250х97873
АНЦС 4/100-М14,0100±5%29003,0АИР100S2У3; 4,0272х250х110690
АНЦС 4/120-М14,0120±5%29003,0АИР100S2У3; 4,0272х250х114993



Конструкция

Агрегат состоит из вертикального центробежного многоступенчатого насоса с рабочими колесами открытого типа, соединённого упругой втулочно-пальцевой муфтой с фланцевым электродвигателем. Уплотнение вала насоса — торцевое.

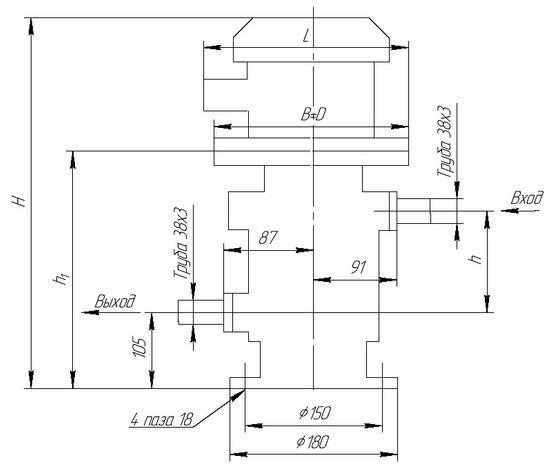

Габаритный чертёж насоса типа АНЦС 3/120-М1

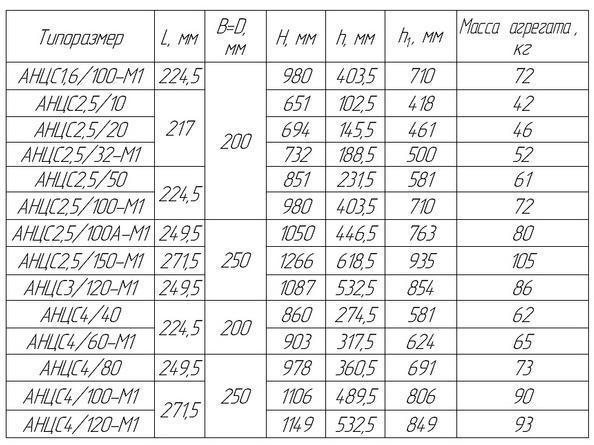

Таблица габаритных размеров насосов типа АНЦС
