Насосы АНЦ центробежные консольные

+7 (343) 271-33-99

e-mail: info@sd-t.ru

Агрегаты электронасосные центробежные АНЦ предназначены для перекачивания нейтральных и химически активных жидкостей плотностью не более 1500 кг/м3, кинематической вязкостью до 1х10–4 м2/с, имеющих твердые включения размером до 1 мм, объемная концентрация которых не превышает 2%, и температурой в зависимости от исполнения от 233 К до 393 К (от минус 40 до плюс 160 °С).

Условные обозначения: например, АНЦОЕ 50–160а/4 ВСУ3 ТУ У 3.190578545403895, где

АНЦ —агрегат электронасосный центробежный (то же с расположением входного и выходного патрубков «в линию» —АЦЛ; то же моноблочный —АНЦМ; то же моноблочный с расположением входного и выходного патрубков в линию — АЦЛМ);

О — с системой охлаждения (обогрева) узла уплотнения и узла подшипников (при отсутствии системы не указывается);

Е — электродвигатель во взрывозащищенном исполнении (для агрегатов, укомплектованных электродвигателями общепромышленного исполнения — не указывается);

50 — номинальный диаметр выходного патрубка, мм;

160 — номинальный диаметр рабочего колеса, мм;

а — первая обточка рабочего колеса (при необточенном рабочем колесе не указывается);

б — вторая обточка;

4—индекс частоты вращения (4-для агрегатов, укомплектованных электродвигателем с частотой вращения 1450 об/мин, для агрегатов, укомплектованных электродвигателем с частотой вращения 2900 об/мин — не указывется);

В — материал проточной части (В — чугун, К — нержавеющая сталь);

С — тип уплотнения вала насоса (С — сальниковое уплотнение, СД —двойное сальниковое, 5 —одинарное торцовое уплотнение, 55 —двойное торцовое уплотнение);

У3 — вид климатического исполнения и категория размещения;

ТУ У 3.19-05785454-038-95—номер технических условий.

Типоразмер агрегата	Подача m³/час	Напор, м	Число вращения, об/мин.	Тип двигателя; мощность, кВт	Габаритные размеры (LxBxX), mm	Масса, кг
АНЦ-32-160а-В	12,5	20	2900	АИР80В2УЗ;2,2	816х300х331	87
АНЦ-40-250/4-В, К	12,5	20	1450	AИP100L4У3;4,0	1025х324х486	204
АНЦ-Е40-250/4-В,К	12,5	20	1450	АИМ 100L4У2,5; 4,0	1085х324х615	237
АНЦ-40-250б-В,К	15,0	65	2900	АИР 160S2У3; 15,0	1295х324х539	313
АНЦ-Е40-250б-В, К	15,0	65	2900	АИМ 160S2У2,5; 15,0	1365х385х649	348
АНЦ-40-250а-В, К	20,0	70	2900	АИР 160М2УЗ; 18,5	1295х324х539	328
АНЦ-Е40-250а-В,К	20,0	70	2900	АИМ 160М2У2,5; 18,5	1365х385х649	363
АНЦ-40-250-В, К	25,0	80	2900	АИР 180S2У3; 22,0	1265х375х539	348
АНЦ-Е40-250-В, К	25,0	80	2900	АИМ 180S2У2,5; 22,0	1335х410х689	398
АНЦ-50-160б-В	15,0	20	2900	AИP90L2У3;3,0	837х365х375	109
АНЦ-50-160а-В	20,0	25	2900	AИP100S2У3;4,0	860х365х375	113
АНЦ-50-160-В	25,0	32	2900	АИР100L2УЗ;5,5	891х365х375	119
АНЦ-50-250/4-В, К	25,0	20	1450	АИР 112М4УЗ; 5,5	1240х324х550	233
АНЦ-Е50-250/4-В, К	25,0	20	1450	АИМ 112М4У2,5; 5,5	1178х324х655	264
АНЦ-50-250б-В, К	30,0	60	2900	АИР 180S2УЗ; 22,0	1304х375х620	344
АНЦ-50-250б-В, К	30,0	60	2900	АИР 180S2УЗ; 22,0	1304х375х620	344
АНЦ-Е50-250б-В, К	30,0	60	2900	АИМ 180S2У2,5; 22,0	1384х410х684	394
АНЦ-50-250а-В, К	45,0	70	2900	АИР 180М2УЗ; 30,0	1304х375х620	364
АНЦ-Е50-250а-В, К	45,0	70	2900	АИМ 180М2У2,5; 30,0	1384х410х684	429
АНЦ-50-250-В, К	50,0	80	2900	АИР200М2УЗ;37,0	1443х410х639	427
АНЦ-Е50-250-В, К	50,0	80	2900	АИМ 200М2У2,5; 37,0	1538х420х704	522
АНЦ-65-160б-В	40,0	20	2900	АИР100S2УЗ;4,0	885х390х442	129
АНЦ-65-160а-В	45,0	25	2900	АИР 100L2У3; 5,5	916х390х442	135
АНЦ-65-160-В	50,0	32	2900	АИР 112М2УЗ; 7,5	960х390х442	155
АНЦ-65-250/4-В, К	50,0	20	1450	АИР 132S4УЗ; 7,5	1265х340х565	219
АНЦ-Е65-250/4-В, К	50,0	20	1450	АИМ132S4У3; 7,5	1240х340х565	278
АНЦ-65-250б-В, К	80,0	50	2900	АИР 180М2УЗ; 30,0	1460х410х640	350
АНЦ-Е65-250б-В, К	80,0	50	2900	АИМ180М2У3; 30,0	1555х420х724	485
АНЦ-65-250а-В, К	90,0	60	2900	АИР 200М2УЗ; 37,0	1460х410х640	390
АНЦ-Е65-250а-В, К	90,0	60	2900	АИМ200М2У3; 37,0	1555х420х724	485
АНЦ-65-250-В, К	100,0	80	2900	АИР 200L2У3; 45,0	1560х460х692	410
АНЦ-Е65-250-В, К	100,0	80	2900	АИР200L2У3; 45,0	1590х460х772	505
АНЦ-80-160б-В	80,0	20	2900	АИР 112М2УЗ; 7,5	1112х450х462	206
АНЦ-80-160а-В	90,0	25	2900	АИР 132М2УЗ; 11,0	1190х450х462	235
АНЦ-80-160-В	100,0	32	2900	АИР 160S2У3; 15,0	1254х450х462	282
АЦЛ-50-160-В, К	25	32	2900	АИР 100L2У3; 5,5	380х250х770	86
АЦЛМ-50-160-В, К	25	32	2900	ДА 100L2; 5,5	380х250х600	79

Конструкция

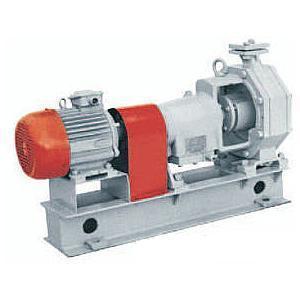

Агрегаты состоят из насоса и электродвигателя, установленных на общей раме. Передача крутящего момента от электродвигателя к рабочему колесу осуществляется посредством упругой муфты и вала насоса, вращающегося в подшипниках или непосредственно (для моноблочных агрегатов).

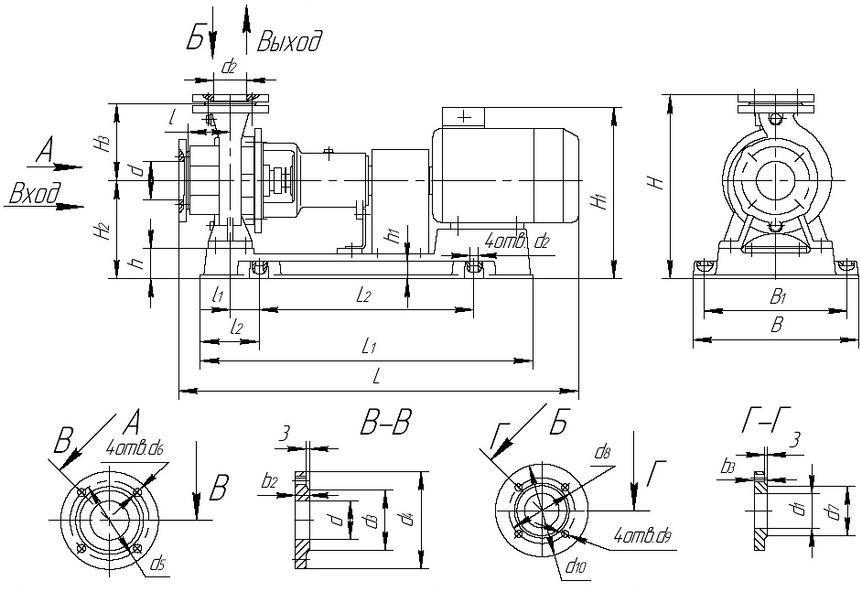

Таблица габаритных размеров насосов типа АНЦ32-160, АНЦ50-160, АНЦ65-160

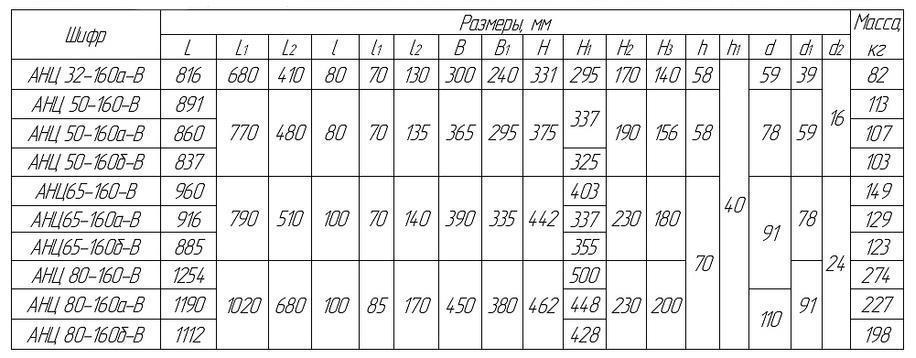

Таблица габаритных размеров насосов типа АНЦ32-160а, АНЦ50-160, АНЦ65-160, АНЦ80-160
