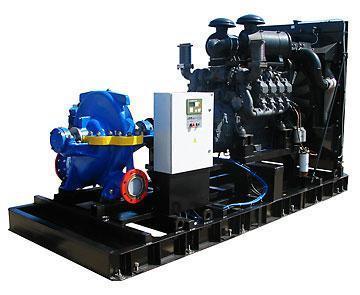

Насосные станции с дизельным приводом ДНА

+7 (343) 271-33-99
+7 (343) 271-33-99
e-mail: info@99-t.ru


Назначение

Дизельные насосные агрегаты ДНА, предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости и химической активности, не содержащих твердых включений по массе более 0,05% и размеру более 0,2 мм. Температура перекачиваемой жидкости от 274 до 358К (от 1 до 85°С).

Дизельные насосные агрегаты могут использоваться в системах пожаротушения.

Климатическое исполнение УХЛ категории размещения 3.1 по ГОСТ 15150.

По требованию заказчика агрегаты могут изготавливаться в ином климатическом исполнении и категории размещения.

Дизельные насосные агрегаты можно применять для подачи водыиз открытых водоемов, озёр, рек, прудов, откачки воды из цистерн, котлованов, обеспечивать водоснабжение при аварийных ситуациях и отсутствии энергоснабжения.

Мобильность и удобство использования агрегатов позволяют оперативно наладить снабжение водой любой сельскохозяйственной операции (орошение, ирригация, откорм скота) или промышленной операции, пожаротушения и т. д. из любого близлежащего источника воды, значительно сокращая трудопотери и транспортные расходы.

Дизельные насосные агрегаты не предназначены для эксплуатации во взрыво и пожароопасных помещениях.

Насосные станции с дизельным приводом
типоразмер агрегата Q, м3/ч H, м кавитационный запас, м комплектующий двигатель Цена, руб. (с НДС)  в стандартной комплектации
ДНА-200/60 200 60 6 Д245 дог.(по опр.листу)
ДНА-200/90 140-240 98-82 5,5 ЯМЗ-236М2 дог.(по опр.листу)
ДНА-200/90а 125-220 78-68 5,8 дог.(по опр.листу)
ДНА-250/125 165-320 132-114 6 ЯМЗ-238М2 дог.(по опр.листу)
ДНА-250/125а 160-300 108-92 6,4 ЯМЗ-236М2 дог.(по опр.листу)
ДНА-315/50 240-380 56-41 6,5 дог.(по опр.листу)
ДНА-315/71 220-375 78-65 6,5 дог.(по опр.листу)
ДНА-315/71а 210-360 68-57 7 дог.(по опр.листу)
ДНА-500/63 380-650 68-55 4,5 ЯМЗ-238Б14  дог.(по опр.листу)
ДНА-500/63а 330-600 58-45 4,8 ЯМЗ-238М2 дог.(по опр.листу)
ДНА-500/63б 300-550 48-35 5 дог.(по опр.листу)
ДНА-630/90 450-800 94-83 5,5 ЯМЗ-7511.10 дог.(по опр.листу)
ДНА-630/90а 370-720 78-68 5,8 ЯМЗ-238Б14 дог.(по опр.листу)
ДНА-630/90б 300-670 63-56 5,9 дог.(по опр.листу)
ДНА-630/125а 425-720 106-94 5,6 ТМЗ-84352.10 дог.(по опр.листу)
ДНА-800/56 550-970 62-52 5 ЯМЗ-238Б14 дог.(по опр.листу)
ДНА-800/56а 520-880 52-43 5,1 дог.(по опр.листу)
ДНА-800/56б 500-820 44-37 5,2 ЯМЗ-236М2 дог.(по опр.листу)
ДНА-1250/63 940-1550 69-56 6 ТМЗ-84352.10 дог.(по опр.листу)
ДНА-1250/63а 730-1400 58-46 6,1 ЯМЗ-7511.10 дог.(по опр.листу)
ДНА-1250/63б 600-1300 49-39 6,2 ЯМЗ-238Б14 дог.(по опр.листу)
ДНА-1600/90б 920-1600 59-57 7,2 ТМЗ-84352.10 дог.(по опр.листу)
Возможно изготовление ДНА в комплектациях для орошения и мелиорации,            пожаротушения и резервирования основного насоса                                                                       (с функцией автоматического запуска)


Варианты исполнения и комплектации дизельных насосных агрегатов.

Варианты исполнения ДНА:

  • Стационарное (ДНА)
  • На полозьях (ДНА-п)
  • На шасси прицепа (ДНА-ш).


Варианты комплектации ДНА.

1. Основная комплектация стационарного ДНА:

  •  силовой привод собственного изготовления с ручным управлением на базе дизельного двигателя;
  •  центробежный насос.


2. Основная комплектация ДНА-п на полозьях:

  • силовой привод собственного изготовления с ручным управлением на базе дизельного двигателя;
  • центробежный насос;
  • полозья (салазки) для транспортировки агрегата.


3. Основная комплектация ДНА-ш на шасси прицепа:

  • силовой привод собственного изготовления с ручным управлением  на базе дизельного двигателя;
  • центробежный насос;
  • прицеп для транспортировки агрегата.


1. Дополнительная комплектация стационарного ДНА:

  • газоструйный вакуумный аппарат;
  • задвижка на нагнетательном патрубке;
  • сильфонный компенсатор системы выхлопа с ответными фланцами;
  • капот для защиты от осадков (в стальном исполнении или из стеклопластика);
  • система автоматического запуска ДНА и контроля его работы;
  • жидкостной или электрический предпусковой подогреватель;
  • типовая всасывающая линия.


2. Дополнительная комплектация ДНА-п на полозьях:

  • капот для защиты от осадков (в стальном исполнении или из стеклопластика);
  • жидкостной предпусковой подогреватель;
  • типовая всасывающая линия;
  • задвижка на нагнетательном патрубке;
  • газоструйный вакуумный аппарат;
  • подъёмное устройство всасывающей линии;
  • ручная лебёдка.


3. Дополнительная комплектация ДНА-ш на шасси прицепа:

  • капот для защиты от осадков (в стальном исполнении или из стеклопластика);
  • газоструйный вакуумный аппарат;
  • жидкостной предпусковой подогреватель;
  • задвижка на нагнетательном патрубке.
  • типовая всасывающая линия.


Условные обозначения.

Например — ДНА-П-1Д250/125а-ГКЛВ УХЛ 3.1 ТУ 4734-306-05747979–2007, где:

  • ДНА — дизельный насосный агрегат
  • 1Д250/125а — марка комплектующего насоса
  • П — исполнение на полозьях
  • Ш — исполнение на шасси
  • Г — исполнение с газоструйным вакуум аппаратом
  • К — исполнение с капотом
  • Л — исполнение с лебедкой и подъемным механизмом
  • В — исполнение со всасывающей линией
  • УХЛ — климатическое исполнение
  • 3.1- категория размещения


Примечание: Отсутствие какой-либо буквы в условном обозначении означает отсутствие соответствующего комплектующего элемента в комплекте поставки. Например, условное обозначение агрегата в стационарном исполнении с насосом 1Д250/125а без газоструйного вакуум аппарата, без капота, без лебедки и подъемного механизма, без всасывающей линии будет: ДНА-1Д250/125а УХЛ 3.1 ТУ 4734-306-05747979-2007

Сводная таблица технических характеристик дизельных насосных агрегатов ДНА.

 типоразмер агрегата

  насос

Подача Q, м3/ч (м3/с)*

Напор H, м

Частота вращения вала насоса, с-1 (об/мин)

Потребляемая мощность насоса, кВт

Марка двигателя

мощность двигателя, кВт/ при с-1 (об/мин)*

ном

макс

 ДНА-1Д250/125

 1Д250-125

   200 (0,06)

    60

     35 (2100)

    48

    58

  ММЗ-245-35

  77/36,7 (2100)

 ДНА-1Д200/90

 1Д200-90

  200 (0,055)

    90

   48,3 (2900)

    65

    82

  ЯМЗ-236М2-4

  123/31,7 (1900)

 ДНА-1Д 200/90а

 1Д200-90а

   180(0,049)

    74

    53

    72

 ДНА-1Д 250/125а

 1Д250-125а

  240 (0,066)

  101

    95

  110

 ДНА-1Д 315/50

 1Д3 15-50

   315(0,087)

    50

    55

    68

 ДНА-1Д 315/71

 1Д315-71

   315(0,087)

    71

    76

    93

 ДНА-1Д 315/71а

 1Д315-71а

  300 (0,083)

    62

    65

    80

 ДНА-1Д 250/125

 1Д250-125

  250 (0,069)

  125

  117

  152

 ДНА-1Д 320/50-1

 1Д320-50-1

    240 (0,07)

  115

     35 (2100)

  115

  135

  ММЗ-Д260.4

      141/35 (2100)

    200 (0,06)

    90

   31,6 (1900)

    72

    95

  ММЗ-Д260.1

  1105/31,6 (1900)

    180 (0,05)

    74

   28,3 (1700)

    53

    75

    100/28,3 (1700)

 ДНА-1Д 320/50-2

 1Д320-50-2

   320 (0,088)

    50

   24,2 (1450)

    57

    68

      88/24,5 (1450)

   315 (0,087)

    56

    68

    71

   27,5 (1650)

    83

  100

     100/27,5 (1650)

   300 (0,083)

    62

   25,8 (1550)

    65

    75

       90/25,5 (1550)

   300 (0,083)

  100

   33,3 (1950)

  110

  133

  ММЗ-Д260.4

     139/33,3 (1950)

   400 (0,111)

  100

   33,3 (2000)

  140

  180

  ММЗ-Д260.7С

     165/33,3 (2000)

 ДНА-1Д 500/63а

 1Д500-63а

   450 (0,125)

    53

    24,2 (1450)

    87

  100

  ЯМЗ-238М2

     135/24,2 (1450)

 ДНА-1Д 500/63б

 1Д500-63б

   400 (0,111)

    44

    70

    80

  ММЗ-Д260.1

       88/24,2 (1450)

 ДНА-1Д 800/56а

 1Д800-56а

   740 (0,205)

    48

  120

  140

  ЯМЗ-238М2

     135/24,2 (1450)

  ММЗ-Д260.7С

     134/24,5 (1450)

 ДНА-1Д 800/56б

 1Д800-56б

   700 (0,195)

    40

  100

  110

  ЯМЗ-238М2

     135/24,2 (1450)

  ММЗ-Д260.4

     110/24,2 (1450)

 ДНА-1Д 500/63

 1Д500-63

   500 (0,140)

    63

  113

  142

  ЯМЗ-238Б-14

     179/24,5 (1450)

  ММЗ-Д260.7С

     134/24,5 (1450)

 ДНА-1Д 630/90б

 1Д630-90б

   500 (0,140)

    60

  120

  150

  ЯМЗ-238Б-14

     179/24,5 (1450)

 ДНА-1Д 800/56

 1Д800-56

   800 (0,220)

    56

  150

  170

 ДНА-1Д 1250/63б

 1Д1250-63б

  1050 (0,292)

    44

  160

  185

 ДНА-1Д 630/90

 1Д630-90

   630 (0,175)

    90

  205

  230

  ЯМЗ-7511.10-10

     256/24,5 (1450)

 ДНА-1Д 630/90а

 1Д630-90а

   550 (0,153)

    74

  155

  185

 ДНА-1Д 1250-63а

 1Д1250-63а

  1100 (0,306)

 52,5

  195

  220

 ДНА-1Д 1250/63

 1Д1250-63

  1250 (0,350)

    63

  250

  290

 ТМЗ-84352.1000010

     294/24,5 (1450)

 ДНА-1Д 630/125а

 1Д630-125а

     550(0,153)

   101

  225

  282

 ДНА-1Д 1600/90б

 1Д1600-90б

   1300 (0,361)

    63

  290

  315

 ТМЗ-8525.1000020

     375/24,5 (1450)

 ДНА-1Д 630/125

 1Д630-125

     630 (0,175)

   125

  310

  365

 ДНА-1Д 1250/125б

 1Д1250-125б

    1030 (0,286)

    87

  350

  405
