Насосы НКУ, КГВ консольные

Цена: договорная
Контакты:
+7 (343) 271-33-99
+7 (343) 271-33-99
e-mail: info@sd-t.ru

Насосы типа НКУ — центробежные, горизонтальные, консольные, одноступенчатые предназначены для обеспечения принудительной циркуляции конденсата в змеевиковых котлах-утилизаторах. Уплотнение вала насоса — мягкий сальник. Материал деталей проточной части сталь и серый чугун.

Насосы типа КГВ — центробежные, горизонтальные, консольные, одноступенчатые предназначены для перекачивания перегретой воды с водородным показателем pH 8-9, с содержанием механических примесей не более 0,1% по массе и с размером твердых частиц не более 0,1 мм.Уплотнение вала насоса — торцовое или мягкий сальник. Материал деталей проточной части — серый чугун, сталь.

Условные обозначения:  например, КГВ100/85-СД-УХЛ4, где:

КГВ — тип насоса (насос горячей воды);

100 — подача, м³/ч;85 — напор, м;

СД — двойной мягкий сальник;

УХЛ — климатическое исполнение (районы с умеренным и холодным климатом);

4 — категория размещения при эксплуатации.

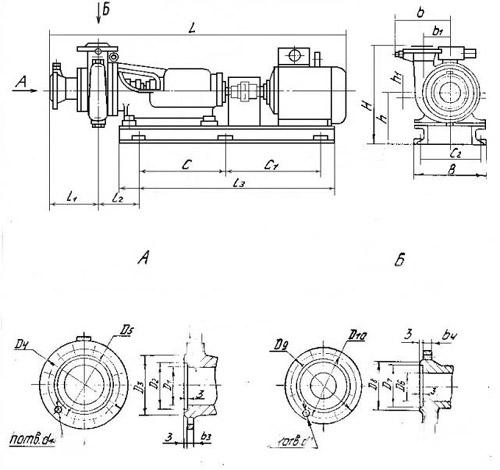

Габаритный чертёж насосов типа НКУ

Таблица габаритных размеров насосов типа НКУ

Типоразмер насоса Марка двигателя Мощность дв-ля, кВт L l1 l2 l3 С2 С С1 b1 b B h H
НКУ-90М АИР180S4 22  1900  250  230  1350  440  610  610  205  316  506  430  760
НКУ-140М 4АМИ200L4 45 2050 273 220 1450 440 650 650 227 352 510 450 900
НКУ-140М-а АИР180M4 30 1940 273 220 1350 440 610 610 227 352 510 450 900
НКУ-250 4АМИ2004 45 2140 310 224 1520 440 650 650 220 368 506 430 900



Типоразмер насоса D1 D2 D3 D4 D5 d b3 n D6 D7 D8 D9 D10 d1 b4 n1
НКУ-90М 150 204 212 340 280 33 43 8 80 121 133 210 170 22 36 8
НКУ-140М 150 204 240 340 280 33 43 8 100 150 170 250 200 26 32 8
НКУ-140М-а 150 204 240 340 280 33 43 8 100 150 170 250 200 26 32 8
НКУ-250 200  260  300  405  345  33  44  12  125  176  205  295  240  30  36



Габаритный чертёж насосов типа КГВ
