Насосы ХМ химические моноблочные

Насосы типа ХМ - центробежные горизонтальные моноблочные.

Перекачиваемая среда: предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3 (для насосов ХМ32-20-125К — не более 1500кг/м3 ; ХМ50-32-200, ХМ100-80-160, ХМ100-65-250 – не более 1400 кг/м3 ; для ХМ 8/40 не более 1300 кг/м3 ), содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%. Кинематическая вязкость — не более 30х10-6 м2/с, с температурой от -40ºС до +120ºС.

Условное обозначение: например, ХМ32-20-125-К-5, где:

ХМ - тип насоса (химический моноблочный);

32 — номинальный диаметр входного патрубка, мм;

20 — номинальный диаметр выходного патрубка, мм;

125 — номинальный диаметр рабочего колеса, мм;

К - условное обозначение материала деталей проточной части (сталь 12Х18Н9ТЛ);

5 — условное обозначение одинарного торцового уплотнения вала насоса.



Область применения: предназначены для перекачивания химически активных взрывоопасных и легковоспламеняющихся жидкостей на предприятиях нефтехимической и химической отраслей промышленности.

В уплотнение вала «55» и «СД» необходимо подавать на проток затворную жидкость, нейтральную к перекачиваемому продукту не являющуюся взрывоопасной или вредным веществом свыше четвертого класса опаснлсти, без механических примесей с давлением, превышающем давление на входе на 0,5…1,0 кгс/см² в количестве 30…50 л/ч. Величина утечки затворной жидкости через торцевое уплотнение «5» и «55» до 0,03 л/ч.

Избыточное давление на входе в насос с уплотнением «С», «СД» до 3 л/ч. Агрегаты могут поставляться с двойным торцевым уплотнением и взрывозащищенным электродвигателем, которые могут эксплуатироваться во взрывоопасных и пожароопасных зонах классов В-Ia, B-Iб, В- Iг, В-IIа, П-I, П-II в соответствии с «Правилами устройства электроустановок» (ПУЭ), для перекачивания жидкостей, пары которыхобразуют взрывоопасные смеси с воздухом категорий II-А и II-В, групп Т1, Т2, Т3, Т4 по ГОСТ 12.1.011-78.

Необходимость поставки в указанном исполнении, а также мощность двигателя и подрезка рабочего колеса «а» или «б», оговаривается при заказе.

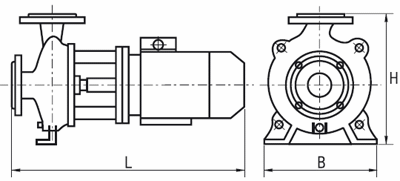

Габаритный чертёж насосов типа ХМ



Таблица габаритных размеров насосов типа ХМ

Марка насоса Габаритные размеры, мм Масса, кг
L B H
ХМ-2/30 420 275 330 32
ХМ-Е-2/30 550 292 430 70
ХМ-Е-2/30(а,б) 420 275 330 32
ХМ-6/20 420 275 330 32
ХМ(Е)-8/40(д) 670 200 375 109
ХМ(Е)-8/40а 645 200 355 94
ХМ(Е)-8/40б 625 175 375 94
ХМ(Е)50-32-200 680 280 430 103
ХМ(Е)50-32-200а 655 280 430 98
ХМ(Е)50-32-200б 655 280 430 98
ХМ(Е)50-32-200в 635 280 410 87
ХМ(Е)80-50-200 930 490 545 225
ХМ(Е)80-50-200а 945 490 495 210
ХМ(Е)80-50-200б 905 490 495 200
ХМ(Е)100-80-160 1025 490 660 335
ХМ(Е)100-80-160а 1015 490 620 315
ХМ(Е)100-80-160б 1005 490 620 295
