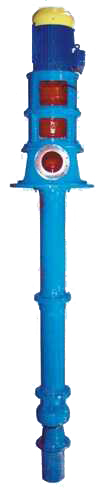

Насосы А и АНВ центробежные артезианские полупогружные

+7 (343) 271-33-99
+7 (343) 271-33-99
e-mail: info@sd-t.ru

Насосы и агрегаты центробежные артезианские предназначены для перекачивания, а также откачивания из заглубленных резервуаров воды, нефти, нефтепродуктов и других жидкостей, не агрессивных к черным металлам и резине, с содержанием механических примесей не более 0,1% (по массе). Температура перекачиваемой воды — до 308 К (35 °С), нефти и нефтепродуктов— от 233 К до 353 К (от минус 40 до плюс 80 °С). Максимальная плотность нефти и нефтепродуктов 0,95х103 кг/м3, кинематическая вязкость от 0,01х10–4 до 0,8х10–4 м2/с.

Условные обозначения: например, 20А18х3М15УХЛ4 ТУ У 3.190578545405996, где:

20—диаметр обсадной трубы, уменьшенный в 25 раз;

А — конструктивное исполнение (артезианский — А; нефтяной артезианский — НА);

18—коэффициент быстроходности,уменьшенный в 10 раз;

3 — количество ступеней насоса (1, 2, 3 и т.д.);

М1 —индекс и порядковый номер модернизации (М1 М2 и т.д.);

5 — количество секций трансмиссии;

УХЛ — климатическое исполнение (У; У; УХЛ; Т; Т);

4 — категория размещения (2, 3, 4);

ТУ У 3.19-05785454-059-96—номер технических условий.

Условное обозначение агрегата имеет литеру А перед условным обозначением насоса.

Технические характеристики

Типоразмер
насоса (агрегата, установки)
Подача
m3/час
Напор,м Частота вращения в об/мин. Тип двигателя; мощность, кВт Максимальное количество секций Габаритные размеры (LxBxX), mm Масса, кг
А20А-18х1 600 28 1470 4АН280Ш2У3 ;5; 380 9 27000х1040х1040 5765
А20А-18х1-М1 600 28 1470 4АМУ250S4У2; 75; 380 9 26825х1040х1040 5580
А20А-18х2 600 56 1470 160кВт 15 41370х1000х1000 8615
А20А-18х3 600 85 1470

АИР355S4У3; 250; 380 или
АО4-355Х4УХЛ3; 250; 6000

33 83310х1040х1040 15395
А20А-18х3А 600 85   9 28110х1000х1040 7245
А20А-22х2А 600 44   110кВт 9 27390х1000х1040 6095
А20А-22х3А 600 65   160кВт 9 28460х1000х1040 8390
А20А-22х3В 600 65   9 28460х1000х1040 8280
А24А-18х1 1200 45 1450 250кВт 16 43640х1040х1040 11460
А24А-18х1А 1200 45   250кВт 8 25140х1300х1300 7935
А20НА-22х1 600 22   55кВт 4 10450х1040х1040 2430
А20НА-22х2 600 44   110кВт 4 11160х1040х1040 2945
А20НА-22х3 600 65 1470 МА37-52/4ВПУ2; 160; 380/660 4 11875х1040х1040 3715
А20НА-22х3-М1 600 65 1470 ВАО2-280М4; 160; 380/660 4 13560х1040х1040 3840
А24НА-18х1 1200 45   250кВт 8 1300х1300х25285 7860
А12НА-9х4 80 43 1470 АИМР160S4У2,5; 15; 380/660 4 11035х580х580 1200
АНВ-50/50 50 50   15кВт 2 4800х860х860 700



Агрегаты артезианские нефтяные выполнены во взрывозащищенном исполнении и допускают перекачивание жидкостей на взрывоопасных или пожароопасных производствах и установках.

Конструкция

Насосные агрегаты состоят из электродвигателя, установленного на опорном корпусе, трансмиссионной и насосной частей. Насосная часть —центробежный вертикальный с осевым подводом жидкости насос. Трансмиссионная часть насосов типа А и НА представляет собой валопровод с

промежуточными подшипниками, соединяющий насос с электродвигателем и смонтированный внутри напорного трубопровода. Конструктивно

трансмиссионная часть выполнена в виде секций. Соединение валов секций трансмиссии — резьбовое муфтовое. Смазка подшипников насосной и трансмиссионной частей осуществляется перекачиваемой жидкостью. Смазка упорных подшипников — маслом. Упорные подшипники установлены в опорном корпусе.

Уплотнение валов насосов, предназначенных для перекачивания воды — сальниковой набивкой, а насосов, предназначенных для перекачивания нефти и нефтепродуктов — торцовым уплотнением.
