Насосы ЦНС горизонтальные многосекционные

Цена: от 37 690 руб.
Контакты:
+7 (343) 271-33-99
+7 (343) 271-33-99
e-mail: info@sd-t.ru

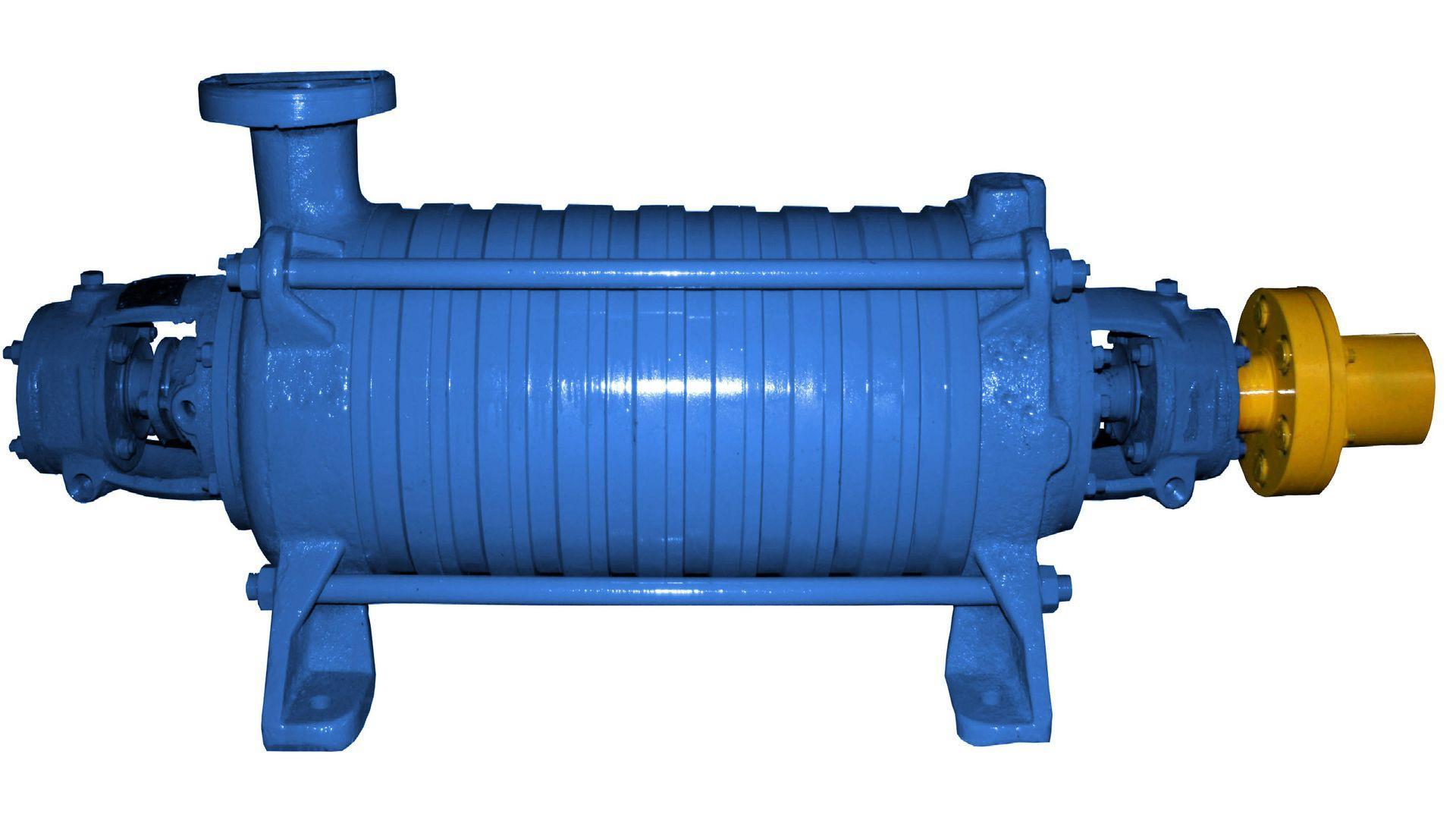

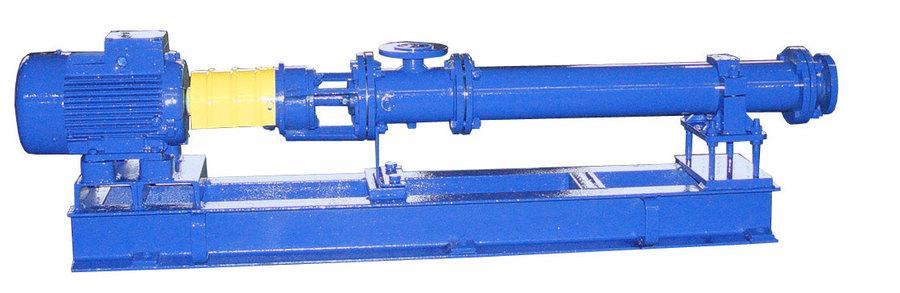

Насосы типа ЦНС (г,к,н,м) – центробежные, горизонтальные, секционные, однокорпусные, многоступенчатые, с односторонним расположением рабочих колес, с автоматической разгрузкой осевого усилия ротора, гидравлической пятой, с подшипниками скольжения, с приводом от электродвигателя.

Области применения

ЦНС — системы холодного водоснабжения промышленных, административных и жилых объектов, системы водоотлива каменноугольных шахт, системы подачи воды в нефтеносные пласты.

Условные обозначения / маркировка насоса типа ЦНС

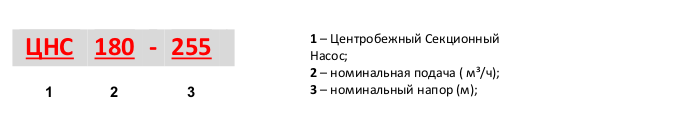

например, ЦНС 180-255, где

  • ЦНС — предназначены для перекачивания нейтральной холодной воды температурой от 1 до 45С° с содержанием механических примесей не более 0,2% по массе при размере твердых частиц не более 0,2 мм микротвердостью не более 1,46 гПа. Применяются для водоотлива каменноугольных шахт, а также в системах водоснабжения и повышения давления в контурах холодной воды
  • ЦНСг — предназначены для перекачивания нейтральной горячей воды температурой от 45 до 105С° с содержанием механических примесей не более 0,1% по массе при размере твердых частиц не более 0,1 мм микротвердостью не более 1,46 гПа. При этом вода, поступающая в насос, должна подаваться с поднапором воды не меннее 10 м.вод.ст.
  • ЦНСк - предназначены для откачки кислотных вод с показателем рН менее 6.5, температурой от 1 до 40С° с содержанием механических примесей не более 0,2% по массе, при размере твердых частиц не более 0,2 мм микротвердостью 1,47 гПа.
  • ЦНСн — прдназначен для перекачивания обводненной газонасыщенной и товарной нефти в системах внутрипромыслового сбора, подготовки и транспортировки нефти без сероводорода с плотностью 900-1050 кг/м3, объемным содержанием парафина не более 20% и давлением не более 500 мм рт.ст.
  • ЦНСм — предназначены для работы в маслянной системе турбогенераторов для подачи масла в уплотняющие подшипники на период пуска, остановки и работы генератора. Диапазон рабочей температуры масла для насосов ЦНСм 38- и 60- до 60С°, для насосов ЦНСм 180- и 300- до 55С°, вязкость 20-25 сСт, плотность 0.88 г/см3

Давление на входе в насосы

  • насосы ЦНС — не более 0,3 МПа (3 кГс/см2),
  • насосы ЦНСг — не более 0,1 МПа (1 кГс/см2).

Подпор:

  • насосы ЦНС — от 2 до 6 м,
  • насосы ЦНСг — до 10 м.

Материалы исполнения:

основные детали — чугун СЧ20, сталь 35Л, композит;

вал и диск гидравлической пяты — сталь 40Х;

направляющий аппарат — прессматериал АГ-4В.



Уплотнение вала насоса: сальниковое или торцовое.



Преимущества многоступенчатых насосов

Такой вид оборудования для перекачки жидкости, в зависимости от потребностей, может быть скомплектован из различного количества секций, что позволяет получить на выходе необходимый напор жидкости, не меняя ее расхода. При этом габариты оборудования изменяются незначительно.



Возможные неисправности и способы их устранения.

№ п/п

Внешнее проявление неисправности

Вероятная причина

Метод устранения



1

 Насос не подает жидкость при давлении на входе ниже атмосферного.

1. Насос и всасывающий трубопровод не были залиты жидкостью перед пуском.

2. Засасывается воздух через неплотности в соединениях всасывающего трубопровода, через пробки. При этом колебание показаний вакуумметра свыше 0,2м.

1. Выключите двигатель и залейте насос и всасывающий трубопровод.



2.Осмотрите все соединения, пробки на крышке всасывания и при необходимости подтяните их.



2

 Насос не развивает напор.

Зазор по уплотнениям рабочих колес превышает 1 мм.

Разберите насос, расточите корпуса и вставьте ремонтные втулки.



3

 Повышенная вибрация насоса.

Неправильная центровка электродвигателя с насосом.

Отцентрируйте насос.



4

 Вибрация на опорных лапах насоса более 0,05 мм.

Изношен подшипник.

Замените подшипник.



5



 Через сливную трубку идет свыше 6 % перекачиваемо жидкости от номинальной.

Износилась втулка дистанционная, вследствие чего увеличился дросселирующий зазор.

Замените втулку дистанционную, расточите крышку нагнетания и вставьте ремонтную втулку.



6

 Нагрев сальников.

Сальник сильно затянут.

Ослабьте нажим втулки сальника, обеспечив протечку жидкости

15-30л/ч.



7

 Большая потребляемая мощность(большой нагрев электродвигателя).

Износилось кольцо гидравлической пяты, ротор сместился в сторону всасывания больше допустимого.

Устраните неисправность.



Принцип работы

  1. Работа насоса основана на взаимодействии лопаток вращающегося рабочего колеса и перекачиваемой жидкости.
  2. Вращаясь, рабочее колесо сообщает круговое движение жидкости, находящейся между лопатками. Вследствие возникающей центробежной силы жидкость от центра колеса перемещается к внешнему выходу, а освободившееся пространство вновь заполняется жидкостью, поступающей из всасывающей трубы под действием создаваемого разрежения.
  3. Выйдя из рабочего колеса первой секции, жидкость поступает в каналы направляющего аппарата и затем во второе рабочее колесо с давлением, созданным в первой секции, откуда — в третье рабочее колесо с увеличенным давлением, созданным во второй секции и т.д.
  4. Вышедшая из последнего рабочего колеса жидкость через направляющий аппарат поступает в крышку нагнетания и из нее в нагнетательный трубопровод.

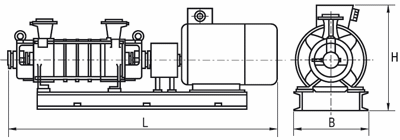

Габаритный чертёж насосов типа ЦНС

Характеристики насосов

Название агрегата

Номин. подача,
м³/ч

Номин. напор,
м

Рабочая зона

Кавит. запас,
м

Электродвигатель

Габаритные размеры
агрегата, мм

Диаметр
патрубков, мм

Масса насоса,
кг

Масса агрегата,
кг

подача, м³/ч

напор, м

марка

кВт

об/мин

L

B

H

вход

выход

ЦНСп 2,5-80

2,5

80

1…3

70…89

3,0

АИР 80В2

2,2

3000

1406

250

405

25

25

41

105

ЦНСп 2,5-120

2,5

120

1…3

105…133

3,0

АИР 90L2

3

3000

1668

250

420

25

25

49

115

ЦНСп 2,5-160

2,5

160

1…3

140…177

3,0

АИР 100S2

4

3000

1905

250

430

25

25

59

130

ЦНС(г) 13-70

13

70

11…15

69…71

3,0

АИР 132М2

11

3000

1350

440

580

80

80

195

335

ЦНС(г) 13-105

13

105

11…15

100…106

3,0

АИР 132М2

11

3000

1420

440

580

80

80

225

372

ЦНС(г) 13-140

13

140

11…15

137…141

3,0

АИР 160S2

15

3000

1660

440

620

80

80

255

415

ЦНС(г) 13-175

13

175

11…15

168…179

3,0

АИР 160М2

18,5

3000

1760

440

620

80

80

280

457

ЦНС(г) 13-210

13

210

11…15

200…215

3,0

АИР 160М2

18,5

3000

1830

440

620

80

80

310

494

ЦНС(г) 13-245

13

245

11…15

235…250

3,0

АИР 180S2

22

3000

1830

440

610

80

80

340

549

ЦНС(г) 13-280

13

280

11…15

268…285

3,0

АИР 180М2

30

3000

1960

440

610

80

80

370

579

ЦНС(г) 13-315

13

315

11…15

300…320

3,0

АИР 180М2

30

3000

2030

440

610

80

80

390

612

ЦНС(г) 13-350
