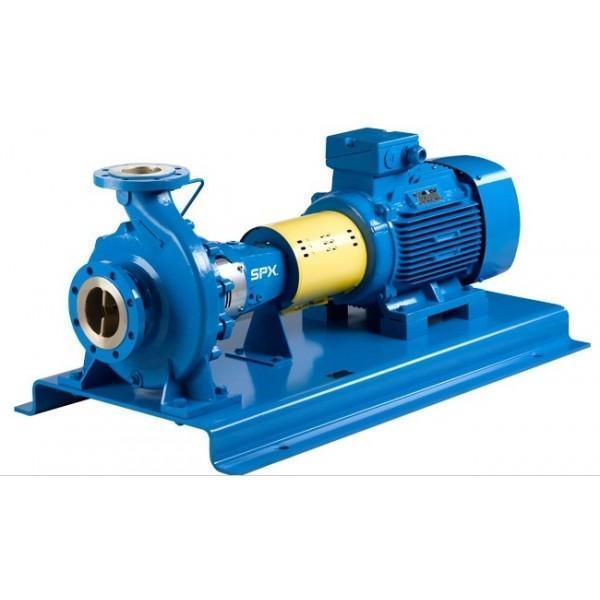

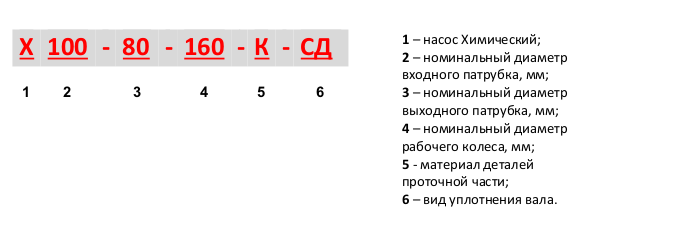

Насосы Х, АХ, ХМ консольные химические

Конструкция насосов типов АХ

Центробежные одноступенчатые насосы одностороннего входа, с открытым рабочим колесом.

Исполнение насосов типов АХ. Горизонтальные, консольные насосы. Подвод жидкости — горизонтальный, отвод жидкости — вертикально вверх.

Конструкция насосов Х, ХМ.

Центробежные одноступенчатые насосы одностороннего входа, с закрытым рабочим колесом.

Подвод жидкости — горизонтальный, отвод жидкости — вертикально вверх.

Исполнение насосов. X — консольные. ХМ — моноблочные.

Проточная часть насосов выполнена из химически-стойких материалов, подбираемых в зависимости от типа перекачиваемой жидкости, агрессивности, концентрации, температуры и т.д.

Насосы изготавливаются

в общепромышленном исполнении;

в исполнении .Е. — для взрывоопасных и пожароопасных зон;



Исполнение насосов по материалу проточной части: А, Д, Е, И, К, К1, М, Н, Т.

Климатическое исполнение и категория размещения:

У2 (насосы исполнения А, Е, И, К, М); УХЛ4 (насосы исполнения Д); Т2.



Область применения

для перекачивания нейтральных и химически активных взрывоопасных и

легковоспламеняющихся жидкостей на предприятиях нефтехимической и химической отраслей промышленности.



Характеристика перекачиваемых сред.

Насосы типов X, ХМ — нейтральные жидкости плотностью не более 1850 кг/м3, для которых скорость проникновения коррозии в материалы проточной части не превышает 0,1 мм/год. Кинематическая вязкость перекачиваемых сред — до 30 см2/с.

Насосы типов АХ, АХ-Е  химически активные и нейтральные жидкости, плотностью не более 1850 кг/м3 (АХ-Р — 1600 кг/м3), вязкостью до 30 см2/с, для которых скорость проникновения коррозии в материалы проточной части не превышает 0,1 мм/год.



Содержание твердых включений

  • Насосы Х, ХМ: не более 0,2 мм — не более 0,1% по объему.
  • Насосы АХ, АХ-Е не более 1,0 мм: не более 1,5% по объему,
  • Насосы типа ХЕ — легковоспламеняющиеся и взрывоопасные жидкости.



Уплотнение вала насоса:

  • асосы АХ– СД (сальниковое двойное); 5,55 (торцовое одинарное или двойное);
  • Насосы АХ-Е— 55 (торцовое двойное)
  • Насосы Х, ХМ (5 — торцовое одинарное. 55 — торцовое двойное. СД — сальниковое двойное).



Ограничения применения насосных агрегатов типов Х, ХЕ, АХ, АХЕ

  • Не допускается применение насосных агрегатов общепромышленного исполнения во взрывоопасных и пожароопасных производствах.
  • Насосные агрегаты общепромышленного исполнения не должны использоваться для перекачивания жидкостей с растворенным в них кислородом, детонирующих расплавленных металлов, сжиженных газов, радиоактивных жидкостей и других аналогичных по свойствам сред.
  • Не допускается пуск насоса «всухую» и/или при закрытой задвижке всасывания.
  • Не допускается избыточное давление на входе насоса более 0,8 МПа (8 кГс/см2) (АХ, АХЕ).
  • Не допускается избыточное давление на входе насоса (Х, ХЕ, ХМ):
    • при одинарном торцовом уплотнении — не более 0,8 МПа (8 кГс/см2);
    • при двойном торцовом уплотнении — 0,7 МПа (7,0 кГс/см2);
    • при двойном сальниковом уплотнении — 0,35 МПа (3,5 кГс/см2).



Возможные неисправности и способы их устранения

Внешнее проявление неисправности

Вероятная причина

Метод устранения



1.Давление при закрытой задвижке на выходе меньше, чем по характеристике



Мановакуумметр показывает разрежение



Колебания стрелки манометра и мановакуумметра



Завышена потребляемая мощность

1 Обратное вращение вала.

Насос не полностью залит жидкостью

 Низкая частота вращения



2 Загрязнение фильтра

 Повышенная подача

Прикрыта задвижка на входе



3 Попадание воздуха в насос через не плотности входного трубопровода



4 Повышена подача

1 Переключить фазы электродвигателя

 Залить насос и трубопровод жидкостью

Отрегулировать частоту вращения

2 Прочистить фильтр

 Снизить подачу,

уменьшить открытие задвижки на входе

Полностью открыть задвижку на входе

3 Проверить затяжку фланцев и цельность уплотнительных прокладок

4 Отрегулировать подачу задвижкой на выходе

2 Повышенные утечки через сальниковое уплотнение. При поджатии крышкой сальник перегревается «дымит»

Износ сальниковой набивки и защитной втулки

 Добавить кольцо сальниковой набивки

 Заменить набивку и втулку защитную.

3 Повышенные утечки через торцовое уплотнение.

Износ или поломка торцового уплотнения

Заменить торцовое уплотнение

4 Повышенная вибрация

Нарушена соосность валов насоса и двигателя

Произвести центрирование валов

5 Нагрев подшипников

Отсутствие или недостаток смазки

Некачественная смазка

Износ подшипников

Добавить смазку

Заменить смазку

Заменить подшипники



Преимущества насосов типа ХМ
— применение сильфонных торцовых уплотнений;
— улучшенные энергетические (повышенный КПД) и виброакустические характеристики;
— малогабаритность;
— увеличен ресурс работы насоса;
— проточная часть насоса выполнена из 3мм листа хромоникелевой стали 12Х18Н10Т «К».
