Насосы К консольные

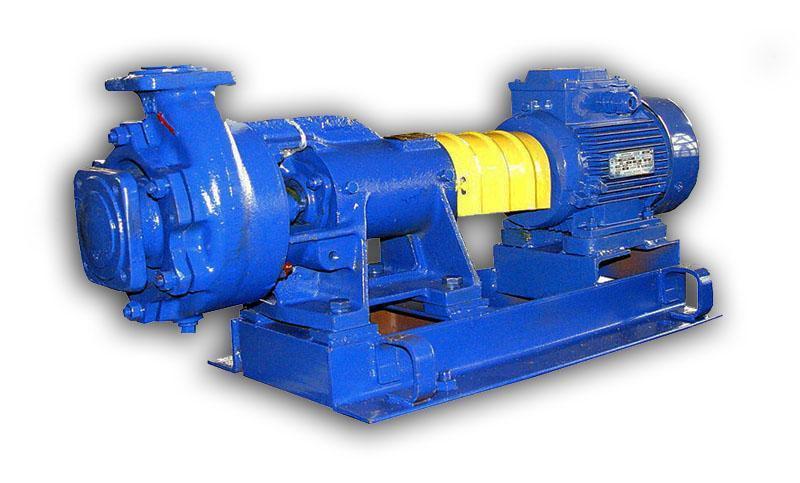

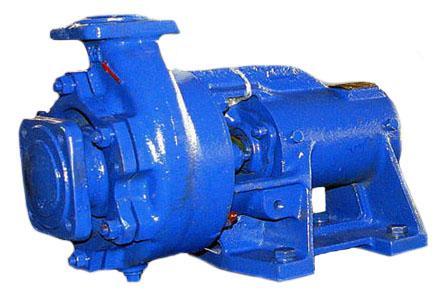

Насосы типа К — центробежные горизонтальные консольные, одноступенчатые насосы выполнены с опорой на корпусе и на стойке; насос и электродвигатель смонтированы на общей раме; привод от электродвигателя — через упругую муфту.



Область применения:

На насосных станциях городского, промышленного и сельского водоснабжения — для осушения, ирригации и орошения земельных угодий, для перекачивания воды и нейтральных жидкостей;

В топливораздаточных системах автозаправочных станций (АЗС).

Перекачиваемые среды

  • Пресная вода (питьевая и техническая);
  • Невзрывоопасные жидкости сходные с водой по плотности, вязкости (до 36 сСт) и химической активности; с рН от 6 до 9%.

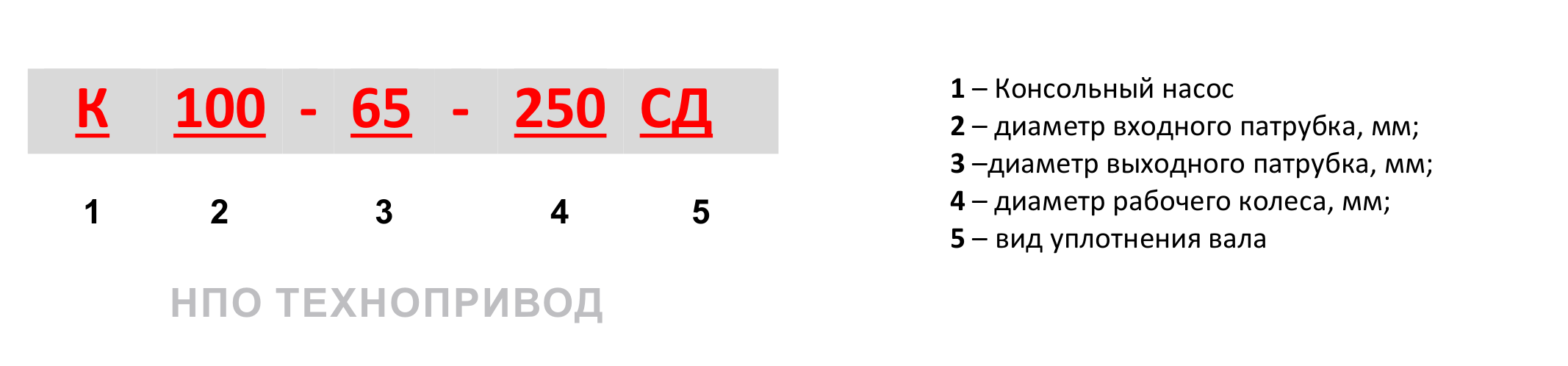

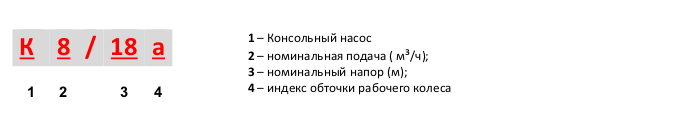

Условные обозначения/ маркировка насоса типа К: например, К 100-65-250 СД, К 8/18а, где





Товары
Фото Наименование Цена
Насос К 100-65-200 б/д, б/р Насос К 100-65-200 б/д, б/р
Насос К 100-65-200 с 30 кВт Насос К 100-65-200 с 30 кВт 100 600 руб.
В корзину
Насос К 100-65-200-5 с 30 кВт Насос К 100-65-200-5 с 30 кВт 106 400 руб.
В корзину
Насос К 100-65-200а б/д, б/р Насос К 100-65-200а б/д, б/р
Насос К 100-65-200а с 18,5 кВт Насос К 100-65-200а с 18,5 кВт
Насос К 100-65-250 б/д, б/р Насос К 100-65-250 б/д, б/р
Насос К 100-65-250 с 45 кВт Насос К 100-65-250 с 45 кВт 136 400 руб.
В корзину
Насос К 100-65-250-5 с 45 кВт Насос К 100-65-250-5 с 45 кВт 141 800 руб.
В корзину
Насос К 100-65-250а с 37 кВт Насос К 100-65-250а с 37 кВт
Насос К 100-65-315 б/д, б/р Насос К 100-65-315 б/д, б/р
Насос К 100-65-315 с 75 кВт Насос К 100-65-315 с 75 кВт 286 400 руб.
В корзину
Насос К 100-80-160 б/д, б/р Насос К 100-80-160 б/д, б/р
Насос К 100-80-160 с 15 кВт Насос К 100-80-160 с 15 кВт 79 600 руб.
В корзину
Насос К 100-80-160-5 с 15 кВт Насос К 100-80-160-5 с 15 кВт
Насос К 100-80-160а с 11 кВт Насос К 100-80-160а с 11 кВт 58 800 руб.
В корзину
Насос К 125-100-200 б/д, б/р Насос К 125-100-200 б/д, б/р
Насос К 125-100-200 с 45 кВт Насос К 125-100-200 с 45 кВт 181 800 руб.
В корзину
Насос К 125-100-200-5 с 45 кВт Насос К 125-100-200-5 с 45 кВт 189 400 руб.
В корзину
Насос К 125-100-250 б/д, б/р Насос К 125-100-250 б/д, б/р
Насос К 125-100-250 б/д, б/р Насос К 125-100-250 б/д, б/р
Насос К 125-100-250 с 75 кВт Насос К 125-100-250 с 75 кВт 283 600 руб.
В корзину
Насос К 125-100-250 с 75 кВт Насос К 125-100-250 с 75 кВт 283 600 руб.
В корзину
Насос К 125-100-250-5 с 75 кВт Насос К 125-100-250-5 с 75 кВт 291 200 руб.
В корзину
Насос К 125-100-315 б/д, б/р Насос К 125-100-315 б/д, б/р
Насос К 125-100-315 с 110 кВт Насос К 125-100-315 с 110 кВт 352 400 руб.
В корзину
Насос К 125-100-315-5 с 110 кВт Насос К 125-100-315-5 с 110 кВт 359 800 руб.
В корзину
Насос К 150-125-250 б/д, б/р Насос К 150-125-250 б/д, б/р
Насос К 150-125-250 с 18,5 кВт Насос К 150-125-250 с 18,5 кВт 117 400 руб.
В корзину
Насос К 150-125-250-5 с 18,5 кВт Насос К 150-125-250-5 с 18,5 кВт 124 800 руб.
В корзину
Насос К 150-125-250а с 15 кВт Насос К 150-125-250а с 15 кВт
Насос К 150-125-315 б/д, б/р Насос К 150-125-315 б/д, б/р
Насос К 150-125-315 с 30 кВт Насос К 150-125-315 с 30 кВт 147 800 руб.
В корзину
Насос К 150-125-315-5 с 30 кВт Насос К 150-125-315-5 с 30 кВт
Насос К 150-125-315а с 22 кВт Насос К 150-125-315а с 22 кВт 252 800 руб.
В корзину
Насос К 150-125-400 б/д, б/р Насос К 150-125-400 б/д, б/р
Насос К 150-125-400 с 45 кВт Насос К 150-125-400 с 45 кВт 252 800 руб.
В корзину
Насос К 150-125-400-5 с 45 кВт Насос К 150-125-400-5 с 45 кВт
Насос К 160/30 б/д, б/р Насос К 160/30 б/д, б/р
Насос К 160/30 с 30 кВт Насос К 160/30 с 30 кВт 177 800 руб.
В корзину
Насос К 160/30а с 22 кВт Насос К 160/30а с 22 кВт
Насос К 160/30б с 18,5 кВт Насос К 160/30б с 18,5 кВт
Насос К 20/18 б/д. б/р Насос К 20/18 б/д. б/р
Насос К 20/18 с 2,2 кВт Насос К 20/18 с 2,2 кВт
Насос К 20/18а с 1,5 кВт Насос К 20/18а с 1,5 кВт
Насос К 20/30 б/д, б/р Насос К 20/30 б/д, б/р
Насос К 20/30 с 4,0 кВт Насос К 20/30 с 4,0 кВт 24 000 руб.
В корзину
Насос К 20/30а с 3,0 кВт Насос К 20/30а с 3,0 кВт
Насос К 20/30б с 3,0 кВт Насос К 20/30б с 3,0 кВт
Насос К 200-150-250 б/д, б/р Насос К 200-150-250 б/д, б/р
Насос К 200-150-250 с 30 кВт Насос К 200-150-250 с 30 кВт 162 400 руб.
В корзину
Насос К 200-150-250-5 с 30 кВт Насос К 200-150-250-5 с 30 кВт

Консольные насосы функционируют следующим образом:

  • Из рабочего колеса под действием центробежной силы в направлении патрубка направляется жидкость;
  • В центре колеса начинается разрежение, а в периферийной части повышается давление;
  • В результате разницы давления полость всасывающего трубопровода становится местом движения жидкости.

Насосы консольные обычно являются одноступенчатыми. При этом изготовляются эти устройства из чугуна. Жидкость подводится в них при помощи одностороннего подвода.

Консольные насосы К являются центробежными, одноступенчатыми с размещением опоры на корпусе насоса, с горизонтальным исполнением. Конструкция насоса состоит из двигателя и насоса, размещенных на одном фундаменте в виде плиты. Привод насоса от двигателя передается по средством упругой муфты. Подача передвигаемой жидкости к насосу организована горизонтально по оси насоса, а отвод тангенциально вверх. При эксплуатации возникает необходимость измерения температуры подшипников, для этого устанавливаются датчики измерения температуры. В корпусе подшипников для решения этой задачи сделаны два резьбовых отверстия с диаметром М8х1.



Температура перекачиваемых сред:

  • При торцовом уплотнении вала — от 273К до 388К (от 0°С до + 105°С);
  • При одинарном сальниковом уплотнении вала — от 273К до 358К (от 0°С до + 85.С).



Материалы исполнения узлов проточной части насосов:

  • Корпус, рабочее колесо — чугун марки СЧ20 или чугун марки СЧ25,
  • ал насоса — Сталь 35-ЗГП.



Уплотнение вала — сальник с мягкой набивкой или одинарное торцовое уплотнение.



Преимущества насосов типа К

  • Небольшой насосный агрегат множества моделей приборов;
  • Возможность приобрести модель с небольшим количеством запчастей (например, с отсутствием муфты и кронштейна);
  • Экономия с ресурсной точки зрения. Такие насосы потребляют мало энергии, а потому пользование ими будет не затратным.

Возможные неисправности и способы их устранения

№ п/п

Внешнее проявление неисправности

Вероятная причина

Метод устранения



1.





Утечка перекачиваемой жидкости

Неисправность торцового уплотнения

Разобрать насос, убедится в целостности колец, прокладок, пружин.
В случае неисправности- заменить.



2.

Повышенный шум и вибрация насоса.

Биение рабочего колеса.

Затянуть болт крепления рабочего колеса, если биение есть, то снять рабочее колесо и проверить посадочное отверстие колеса на вал.



3.

Насос не обеспечивает необходимый напор и подачу.

Подсос воздуха через прокладку на всасывающем патрубке.

Затянуть детали крепежа на всасывающем патрубке или заменить прокладку.



Техническое обслуживание

Техническое обслуживание насоса проводится только при его использовании. При этом необходимо:

  • следить, чтобы температура нагрева кронштейна в местах установки подшипников не превышала температуру помещения более чем на 40…50 К (+40…+50°С) и была не выше 343 К (70° С), для чего в кронштейне предусмотрены резьбовые отверстия М8х1-7Н.
  • поддерживать необходимое количество смазки в подшипниках;
  • освобождать от смазки, промывать и заполнять свежей смазкой стаканы подшипников и подшипники в течение первого месяца работы через 100 часов, а в последующее время через 1000 часов работы насоса;
  • следить за протечками, периодически подтягивать сальник так, чтобы жидкость из него просачивалась в пределах 0,3…1,5 л/ч, если протечки отсутствуют, ослабить затяжку сальника, а в случае износа набивки заменить ее новой.

Транспортирование, хранение и утилизация

  • Насосы (агрегаты) могут транспортироваться любым видом транспорта при соблюдении правил перевозки для каждого вида транспорта.
  • Насосы (агрегаты) транспортируются на деревянных салазках, принятых на заводе-изготовителе.
  • Условия транспортирования агрегата(насоса) в части воздействия климатических факторов – 4(Ж2) ГОСТ 15150-69, в части воздействия механических факторов –С по ГОСТ 23170-78.
  • Транспортная маркировка груза производится в соответствии с ГОСТ 14192-96 и требованиями договора.
  • Срок хранения 2 года в условиях 4(Ж2) ГОСТ 15150-69.
  • При хранении насоса (агрегата) свыше 2-х лет (по истечении срока действия консервации) следует произвести анализ состояния консервации и, при необходимости, произвести переконсервацию в соответствии с ГОСТ 9.014-78.
  • Строповка насоса и агрегата должна осуществляться согласно схеме приведенной вприложении Б.
  • Насос не представляет опасности для жизни, здоровья людей и окружающей среды. Он не имеет в своей конструкции каких-либо химических, биологических и радиоактивных элементов, которые могли бы принести ущерб здоровью людей или окружающей среде.
  • Утилизацию насосов (агрегатов) производить любым доступным методом.
  • Конструкция насосов не содержит драгоценных металлов.
  • Сведения по содержанию драгоценных металлов и цветных сплавов на комплектующее оборудование приведены в эксплуатационной документациии на это оборудование.



Ограничения применения:

  • Не допускается перекачка горючих и легковоспламеняющихся жидкостей
  • Не допускается установка насоса в жилых зданиях;
  • Не допускается использование насоса в пожароопасных и взрывоопасных производствах.

Габаритный чертёж насосов типа К

Технические характеристики насосов К



Название

агрегата



Номин. подача, м3



Номин. напор, м



Рабочая зона



Кавит.

запас, м



Электродвигатель**

Габаритные

размеры

агрегата,

мм*

Диаметр

патрубков, мм***



Масса

насоса, кг*



Масса

агрегата, кг*

подача, м3

напор, м

марка

кВт

об/мин

L

B

H

вход

выход

К 8/18

8

18

5…14

12…19

3,8

АИР 80А2

1,5

3000

790

312

330

50

32

32

61

К 8/18а

8

15

4…12,5

10…16

3,8

АИР 80А2

1,5

3000

790

312

330

50

32

32

61

К 50-32-125

12,5

20

8…15

18…21

3,5

АИР 80А2

1,5

3000

770

340

306

50

32

32

70

К 50-32-125а

10

16

7…14

15…17

3,5

АИР 80А2(71В2)

1,5 (1,1)

3000

745

340

306

50

32

32

66

К 20/18

20

18

17…23

16…19

3,8

АИР 80В2

2,2

3000

795

215

342

65

50

33

62

К 65-50-125

25

20

14…33

17…22

3,8

АИР 90L2

3

3000

770

340

316

65

50

37

90

К 65-50-125а

23

16

13…31

14…17

3,8

АИР 90L2

3

3000

770

340

316

65

50

37

90

К 20/30м

25

32

12…30

28…36

3,8

АИР 100L2

5,5

3000

865

300

343

65

40

34

84

К 20/30

20

30

10…29

24…32

3,8

АИР 100S2

4

3000

835

300

343

65

50(40)

34

77

К 20/30а

20

25

9…22

24…29

3,8

АИР 90L2

3

3000

810

290

343

65

50(40)

34

67
