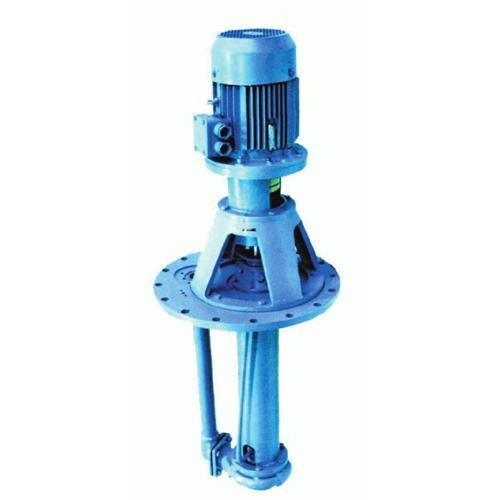

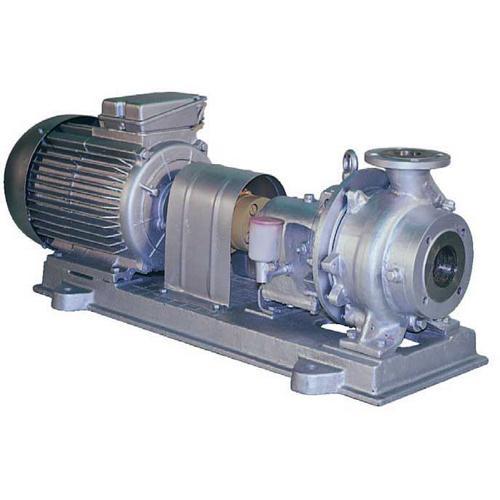

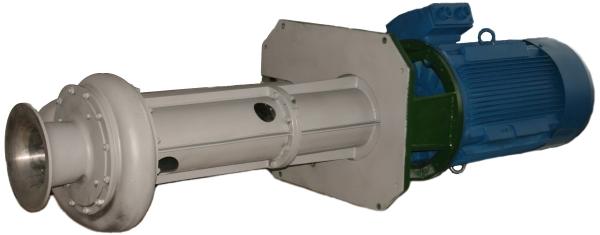

Насосы ХО, АХО, АХП, ТХИ для химически активных жидкостей

Конструкция насосов. Центробежные одноступенчатые насосы одностороннего входа, с закрытым рабочим колесом. Подвод жидкости — горизонтальный, отвод жидкости — вертикально вверх.

Область применения

Для перекачивания нейтральных и химически активных взрывоопасных и легковоспламеняющихся жидкостей на предприятиях нефтехимической и химической отраслей промышленности.

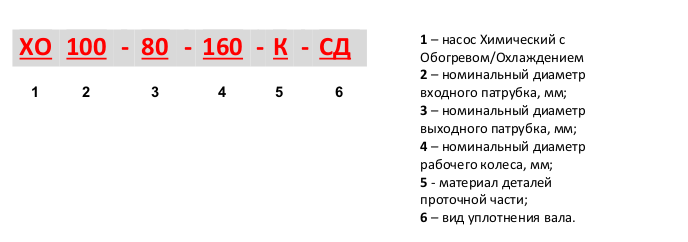

Условное обозначение / маркировка насоса типа ХО:

например, Х100-80-160-К-СД, где

Исполнение .О. — для горячих и кристаллизующихся жидкостей.

Исполнение насосов по материалу проточной части: А, Д, Е, И, К, К1, М, Н, Т.

Климатическое исполнение и категория размещения:

У2 (насосы исполнения А, Е, И, К, М); УХЛ4 (насосы исполнения Д); Т2.

Характеристика перекачиваемых сред.

Насосы типа ХО, АХО — нейтральные жидкости плотностью не более 1850 кг/м3, для которых скорость проникновения коррозии в материалы проточной части не превышает 0,1 мм/год.

Кинематическая вязкость перекачиваемых сред — до 30 см2/с.

Содержание твердых включений

Насосы ХО — не более 0,2 мм — не более 0,1% по объему.

Насосы АХО — не более 1,0 мм: не более 1,5% по объему,

Уплотнение вала насоса:

Насосы АХО – СД (сальниковое двойное); 5,55 (торцовое одинарное или двойное);
Насосы АХО-Е — 55 (торцовое двойное)
Насосы ХО — 5 — торцовое одинарное. 55 — торцовое двойное. СД — сальниковое двойное.

Возможные неисправности и способы их устранения

Внешнее проявление неисправности	Вероятная причина	Метод устранения
1.Давление при закрытой задвижке на выходе меньше, чем по характеристике Мановакуумметр показывает разрежение Колебания стрелки манометра и мановакуумметра Завышена потребляемая мощность	1 Обратное вращение вала. Насос не полностью залит жидкостью Низкая частота вращения 2 Загрязнение фильтра Повышенная подача Прикрыта задвижка на входе 3 Попадание воздуха в насос через не плотности входного трубопровода 4 Повышена подача	1 Переключить фазы электродвигателя Залить насос и трубопровод жидкостью Отрегулировать частоту вращения 2 Прочистить фильтр Снизить подачу, уменьшить открытие задвижки на входе Полностью открыть задвижку на входе 3 Проверить затяжку фланцев и цельность уплотнительных прокладок 4 Отрегулировать подачу задвижкой на выходе
2 Повышенные утечки через сальниковое уплотнение. При поджатии крышкой сальник перегревается «дымит»	Износ сальниковой набивки и защитной втулки	Добавить кольцо сальниковой набивки Заменить набивку и втулку защитную.
3 Повышенные утечки через торцовое уплотнение.	Износ или поломка торцового уплотнения	Заменить торцовое уплотнение
4 Повышенная вибрация	Нарушена соосность валов насоса и двигателя	Произвести центрирование валов
5 Нагрев подшипников	Отсутствие или недостаток смазки Некачественная смазка Износ подшипников	Добавить смазку Заменить смазку Заменить подшипники

Ограничения применения насосных агрегатов типов АХО.

Не допускается применение насосных агрегатов общепромышленного исполнения во взрывоопасных ипожароопасных производствах.
Насосные агрегаты общепромышленного исполнения не должны использоваться для перекачивания жидкостей с растворенным в них кислородом, детонирующих расплавленных металлов, сжиженных газов, радиоактивных жидкостей и других аналогичных по свойствам сред.
Не допускается пуск насоса .всухую. и/или при закрытой задвижке всасывания.
Не допускается избыточное давление на входе насоса более 0,8 МПа (8 кГс/см2) (АХО).
Не допускается избыточное давление на входе насоса (ХО):
- при одинарном торцовом уплотнении — не более 0,8 МПа (8 кГс/см2);
- при двойном торцовом уплотнении — 0,7 МПа (7,0 кГс/см2);
- при двойном сальниковом уплотнении — 0,35 МПа (3,5 кГс/см2).
