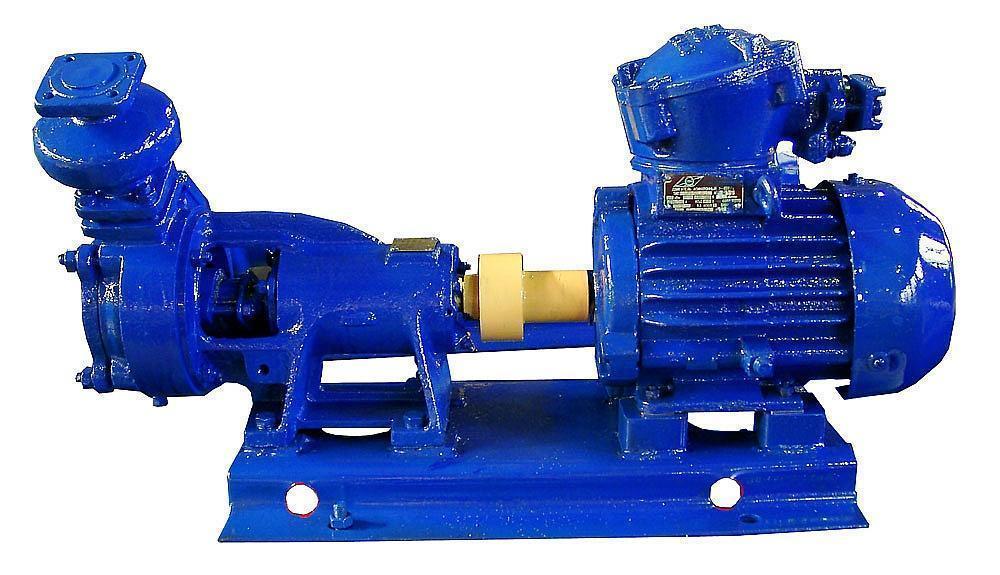

Насосы ВК, ВКС, ВКО вихревые

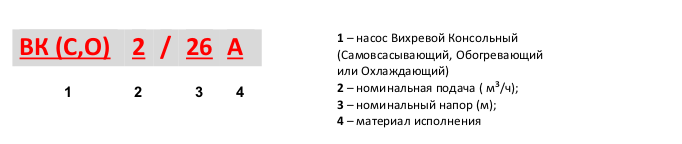

Условия перекачивания среды — стационарные.

Допустимая вакуумметрическая высота всасывания — 4 м.

Называются насосы ВК и насосы ВКС вихревыми потому, что активным их элементом является плоский диск с небольшими прямыми лопастями на окружности, ориентированными радиально. В корпусе насоса выполнена кольцевая полость, в которой при вращении диска благодаря лопастям образуется вихревой поток и градиент давления. Уплотняющий выступ, расположенный внутри корпуса, разделяет зоны всасывающего и напорного патрубков. В рабочем режиме жидкость в центральной части полости насоса образует вихревой поток с максимальной скоростью в кольцевой полости. Благодаря такой сложной организации, насосы ВК и насосы ВКС способны выдавать рабочее давление (напор) в 2-4 раза большее, чем у «классического» центробежного насоса при равных частоте вращения и диаметре.

Устройство и принцип работы.

1. Агрегат электронасосный состоит из насоса и приводного двигателя, установленных на общей фундаментной раме или плите и соединенных между собой при помощи упругой муфты.
2. Насосы ВК-(2Г,1Г) и ВКС-(2Г,1Г) – вихревые, одноступенчатые, горизонтальные, консольные.
3. Перемещение жидкой среды по кольцевому каналу и придание ей необходимой энергии осуществляется рабочим колесом, которое представляет собой диск с радиально расположенными лопатками.
4. Размеры гидравлической части меняются в зависимости от типоразмера насоса, но конструкция всех насосов одинакова.
5. Рабочая камера проточной части насоса выполнена в корпусе и крышке корпуса и представляет собой кольцевой канал, сообщающийся с входным и выходным патрубками насоса. Всасывающая и направляющая часть канала разделены перемычкой (отсекателем).
6. Рабочее колесо, закреплено на валу шпонкой и имеет возможность свободного перемещения в осевом направлении.
7. Имеющиеся в диске отверстия позволяют разгрузить рабочее колесо от осевых сил.
8. Вал насоса вращается в двух шарикоподшипниковых опорах, установленных в кронштейне насоса.
9. Для предотвращения протечек в окружающую среду в корпусе устанавливается двойное или одинарное торцовое уплотнение.
10. В корпусе двойного уплотнения расположены два отверстия М12х1,5-7Н для подвода и отвода затворной жидкости к двойному торцовому уплотнению, которая также служит для охлаждения или обогрева уплотнения.
11. Для обеспечения самовсасывания насосы типа «ВКС» снабжены колпаком напорным устанавливаемом на отводящем патрубке. В колпаке, благодаря разности удельных весов, происходит разделение воздуха и перекачиваемой жидкости.
12. Из колпака воздух перемещается в отводящую линию, а жидкость возвращается в насос. Этот процесс продолжается до полного заполнения подводящей линии перекачиваемой жидкостью.

Вихревые насосы (насосы ВК и насосы ВКС) находят свое применение при перекачке различных видов жидких сред от нейтральных до легковоспламеняющихся и горючих. А также: токсичных, взрывоопасных, жидкостей с высокой химической активностью при незначительном содержании взвеси в виде твердых частиц.

Вихревые насосы применяются в системах водоснабжения, пожаротушения, химической водоочистки, отопления и вентиляции, в технологических системах нефтеперерабатывающих предприятий и спиртовых заводов, в системах заполнения и опорожнения транспортных емкостей.

Вихревые насосы изготавливают с сальниковым уплотнением (не обозначается) и двойным торцовым уплотнением (обозначается 2Г).

По материалу основных деталей проточной части вихревые насосы изготавливаются следующих исполнений: А – чугунное (температура перекачиваемой среды от –15 до +85 С), Б — бронзовое (температура перекачиваемой среды от –40 до +85 С), К – нержавеющее (температура перекачиваемой среды от –40 до +85 С), АБ – корпус чугунный, рабочее колесо – бронза (температура от –15 до +85 С).

Насосами этого исполнения с двойным торцовым уплотнением возможно перекачивание светлых нефтепродуктов: бензина, керосина, дизельного топлива.

Возможные неисправности и способы решения

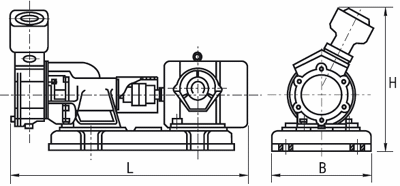

Габаритный чертёж насосов типа ВК, ВКС, ВКО

Таблица габаритных размеров насосов типа ВК, ВКС, ВКО
