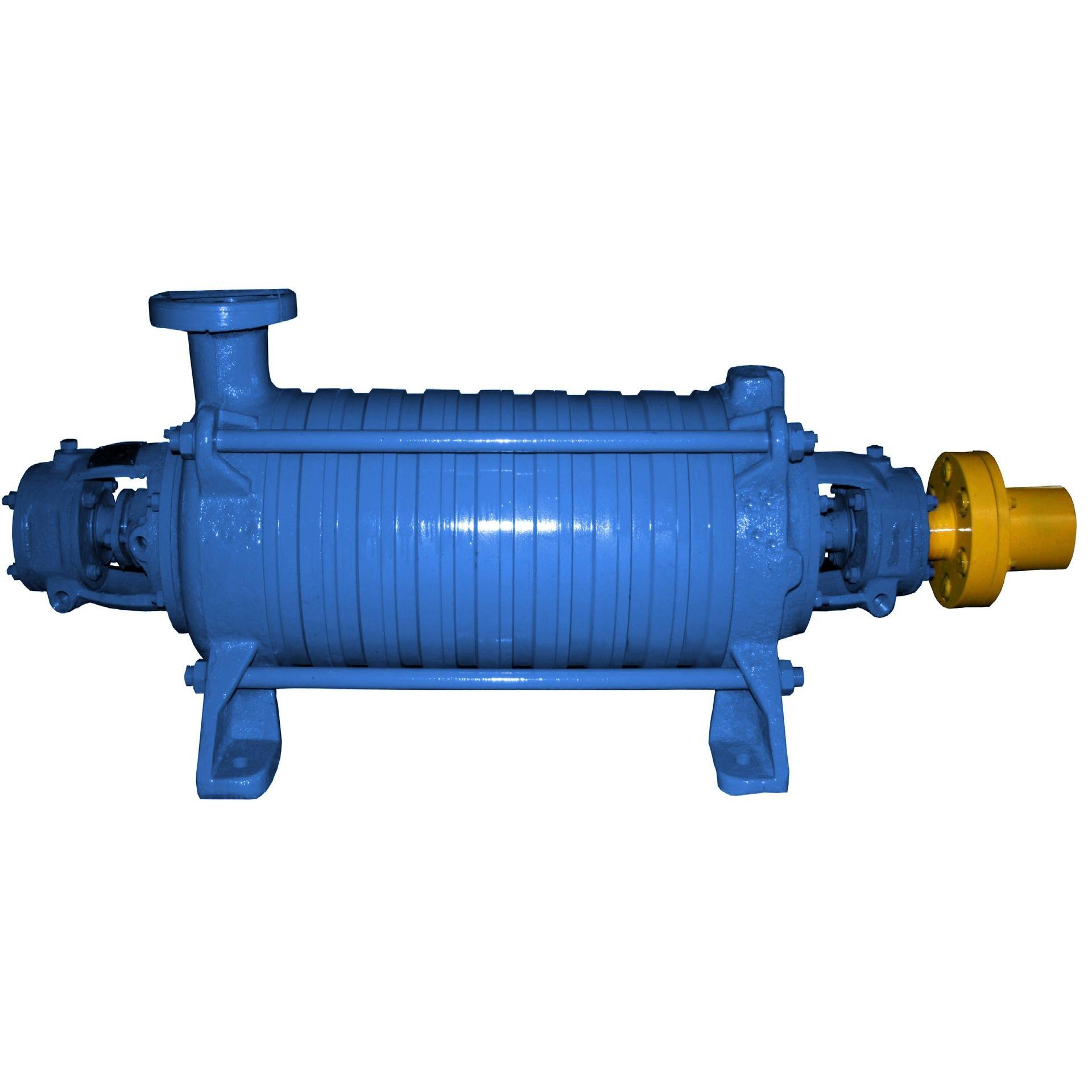

Насосы ЦНС 38 многоступенчатые

Цена: от 31 400 руб. Контакты: +7 (343) 271-33-99 +7 (343) 271-33-99 e-mail: info@sd-t.ru Доставка по всей России

Насосы типа ЦНС 38 — многоступенчатые, предназначены для перекачивания воды, а также других не взрывоопасных жидкостей, сходных с водой по вязкости и химической активности, содержащих твердые включения в количестве не боле 0,1% по объему и размерам частиц на более 0,2 мм. Температура перекачиваемой воды для насосов типа ЦНС до плюс 45С, а для насосов ЦНСГ от +45С до 105С.

Условные обозначения: например, ЦНС 38-280, где

ЦНС — центробежный насос секционный;
38 — подача (м3/час);
280 — напор (м).

Принцип работы

1. Работа насоса основана на взаимодействии лопаток вращающегося рабочего колеса и перекачиваемой жидкости.
2. Вращаясь, рабочее колесо сообщает круговое движение жидкости, находящейся между лопатками. Вследствие возникающей центробежной силы жидкость от центра колеса перемещается к внешнему выходу, а освободившееся пространство вновь заполняется жидкостью, поступающей из всасывающей трубы под действием создаваемого разрежения.
3. Выйдя из рабочего колеса первой секции, жидкость поступает в каналы направляющего аппарата и затем во второе рабочее колесо с давлением, созданным в первой секции, откуда — в третье рабочее колесо с увеличенным давлением, созданным во второй секции и т.д.
4. Вышедшая из последнего рабочего колеса жидкость через направляющий аппарат поступает в крышку нагнетания и из нее в нагнетательный трубопровод.

Габаритный чертёж насосов типа ЦНС

Характеристики насосов
