Насосы АХ(О) химические

Насосы типа АХ(О) — центробежные, горизонтальные, консольные, одноступенчатые.

Перекачиваемая среда: предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, вязкостью до 30х10-6 м2/с, содержащих твердые включения размером до 1 мм, объемная концентрация которых не превышает 1,5%. Температура перекачиваемой жидкости от 233 до 393 К (от -40 до+120oC).

Условное обозначение: например, АХ(О)100-65-400-К-СД, где:

АХ - тип насоса (для жидкостей с абразивными частицами, химический);

АХО – тип насоса (для жидкостей с абразивными частицами, химический с обогревом);

100 – минальный диаметр входного патрубка, мм;

65 – номинальный диаметр выходного патрубка, мм;

400 – номинальный диаметр рабочего колеса, мм;

К – условное обозначение материала деталей проточной части (сталь 12Х18Н9ТЛ), Е - сталь 12Х18Н12М3ТЛ, И - сталь 07ХН25МДТЛ;

СД — условное обозначение двойного сальникового уплотнения вала насоса.



Товары
Фото Наименование Цена
Насос АХ 3/15 А, К, Е, И Насос АХ 3/15 А, К, Е, И 29 010 руб.
В корзину
Насос АХ 40-25-125 А, К, Е, И Насос АХ 40-25-125 А, К, Е, И 25 130 руб.
В корзину
Насос АХ 40-25-125а А, К, Е, И Насос АХ 40-25-125а А, К, Е, И
Насос АХ 40-25-125б А, К, Е, И Насос АХ 40-25-125б А, К, Е, И
Насос АХ 40-25-160 А, К, Е, И Насос АХ 40-25-160 А, К, Е, И 27 790 руб.
В корзину
Насос АХ 40-25-160а А, К, Е, И Насос АХ 40-25-160а А, К, Е, И
Насос АХ 40-25-160б А, К, Е, И Насос АХ 40-25-160б А, К, Е, И
Насос АХ 40-25-160д А, К, Е, И Насос АХ 40-25-160д А, К, Е, И
Насос АХ 50-32-125 А, К, Е, И Насос АХ 50-32-125 А, К, Е, И 25 780 руб.
В корзину
Насос АХ 50-32-125а А, К, Е, И Насос АХ 50-32-125а А, К, Е, И
Насос АХ 50-32-125б А, К, Е, И Насос АХ 50-32-125б А, К, Е, И
Насос АХ 50-32-160 А, К, Е, И Насос АХ 50-32-160 А, К, Е, И 40 335 руб.
В корзину
Насос АХ 50-32-160а А, К, Е, И Насос АХ 50-32-160а А, К, Е, И
Насос АХ 50-32-160б А, К, Е, И Насос АХ 50-32-160б А, К, Е, И
Насос АХ 50-32-200 А, К, Е, И Насос АХ 50-32-200 А, К, Е, И 58 425 руб.
В корзину
Насос АХ 50-32-200а А, К, Е, И Насос АХ 50-32-200а А, К, Е, И
Насос АХ 50-32-200б А, К, Е, И Насос АХ 50-32-200б А, К, Е, И
Насос АХ 50-32-250 А, К, Е, И Насос АХ 50-32-250 А, К, Е, И
Насос АХ 50-32-250а А, К, Е, И Насос АХ 50-32-250а А, К, Е, И
Насос АХ 50-32-250б А, К, Е, И Насос АХ 50-32-250б А, К, Е, И
Насос АХ 50-32-250д А, К, Е, И Насос АХ 50-32-250д А, К, Е, И
Насос АХ 65-40-200 А, К, Е, И Насос АХ 65-40-200 А, К, Е, И
Насос АХ 65-40-200а А, К, Е, И Насос АХ 65-40-200а А, К, Е, И
Насос АХ 65-40-200б А, К, Е, И Насос АХ 65-40-200б А, К, Е, И
Насос АХ 65-50-125 А, К, Е, И Насос АХ 65-50-125 А, К, Е, И
Насос АХ 65-50-125а А, К, Е, И Насос АХ 65-50-125а А, К, Е, И
Насос АХ 65-50-125б А, К, Е, И Насос АХ 65-50-125б А, К, Е, И
Насос АХ 65-50-160 А, К, Е, И Насос АХ 65-50-160 А, К, Е, И
Насос АХ 65-50-160а А, К, Е, И Насос АХ 65-50-160а А, К, Е, И
Насос АХ 65-50-160б А, К, Е, И Насос АХ 65-50-160б А, К, Е, И
Насос АХ 80-50-200 А, К, Е, И Насос АХ 80-50-200 А, К, Е, И
Насос АХ 80-50-200а А, К, Е, И Насос АХ 80-50-200а А, К, Е, И
Насос АХ 80-50-200б А, К, Е, И Насос АХ 80-50-200б А, К, Е, И
Насос АХ 80-65-160 А, К, Е, И Насос АХ 80-65-160 А, К, Е, И
Насос АХ 80-65-160а А, К, Е, И Насос АХ 80-65-160а А, К, Е, И
Насос АХ 80-65-160б А, К, Е, И Насос АХ 80-65-160б А, К, Е, И
Насос АХ 100-65-315 А, К, Е, И Насос АХ 100-65-315 А, К, Е, И
Насос АХ 100-65-315а А, К, Е, И Насос АХ 100-65-315а А, К, Е, И
Насос АХ 100-65-315б А, К, Е, И Насос АХ 100-65-315б А, К, Е, И
Насос АХ 100-65-400 А, К, Е, И Насос АХ 100-65-400 А, К, Е, И
Насос АХ 100-65-400а А, К, Е, И Насос АХ 100-65-400а А, К, Е, И
Насос АХ 100-65-400б А, К, Е, И Насос АХ 100-65-400б А, К, Е, И
Насос АХ 125-80-250 А, К, Е, И Насос АХ 125-80-250 А, К, Е, И 141 405 руб.
В корзину
Насос АХ 125-100-315 А, К, Е, И Насос АХ 125-100-315 А, К, Е, И 133 755 руб.
В корзину
Насос АХ 125-100-315а А, К, Е, И Насос АХ 125-100-315а А, К, Е, И
Насос АХ 125-100-315б А, К, Е, И Насос АХ 125-100-315б А, К, Е, И
Насос АХ 125-100-400 А, К, Е, И Насос АХ 125-100-400 А, К, Е, И 148 050 руб.
В корзину
Насос АХ 125-100-400а А, К, Е, И Насос АХ 125-100-400а А, К, Е, И
Насос АХ 125-100-400б А, К, Е, И Насос АХ 125-100-400б А, К, Е, И
Насос АХ 150-125-315 А, К, Е, И Насос АХ 150-125-315 А, К, Е, И 166 750 руб.
В корзину
Насос АХ 150-125-315а А, К, Е, И Насос АХ 150-125-315а А, К, Е, И

Область применения: предназначены для перекачивания химически активных взрывоопасных и легковоспламеняющихся жидкостей на предприятиях нефтехимической и химической отраслей промышленности.

Уплотнение вала насоса — двойное сальниковое или двойное торцовое.

Материал деталей проточной части насоса:
— хромоникелевая сталь 12Х18Н9ТЛ — «К»;
— хромоникельмолибденовая сталь 12Х18Н12М3ТЛ — «Е»;
— хромоникельмолибденомедистая сталь 07ХН25МДТЛ — «И».

Насосы выпускаются в общепромышленном и взрыво-пожаробезопасном исполнениях.

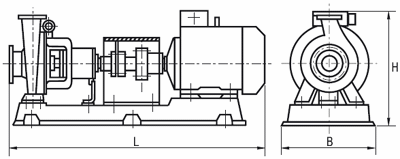

Габаритный чертёж насосов типа АХ(О)



Таблица габаритных размеров насосов типа АХ(О)

Марка насосаГабаритные размеры, ммМасса насоса, кг
LBH
АХ3/15715-31575
АХ40-25-12576930033250
АХ(О)40-25-160 906
936
 418  339 46
АХ50-32-12580930033275
АХ65-50-12584932033274
Х(О)50-32-160936
980
418
425
339
365
49
АХ65-50-16091234037278
АХ(О)50-32-2001200
1230
46045560
АХ(О)65-40-2001220460
504
455
560
57
АХ50-32-2501256444525-
АХ80-65-1601113434460110
АХ80-50-2001189444500118
АХ100-65-3151430630580
615
125
АХ100-65-315а1300
1430
630550
580
125
АХ100-65-315б1300630550125
АХ100-65-4001475
1540
670670
695
186
АХ100-65-400а1455
1475
670670186
АХ100-65-4001485
1455
670635
670
186
АХ100-80-1601261444480110
АХ125-80-2501395
1425
630580105
АХ125-100-3151555
1615
630615160
АХ125-100-315а1495
1555
630640
615
160
АХ125-100-315б1445
1495
630640160
АХ125-100-4001680
1695
690780
810
200
АХ125-100-400а1615
1680
690755
780
200
АХ125-100-400б1615690755200
АХ150-125-3151670
1685
690730
810
185
АХ150-125-315а1610
1670
690730185
АХ150-125-315б1485
1580
690730185
АХ250-200-315221085010601530
АХ250-200-315д221085010601580
АХ250-200-315а199062010601280
АХ250-200-315б199062010601280
