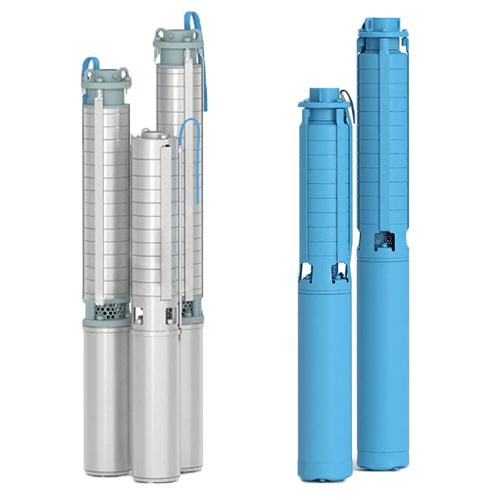

Насосы ЭЦВ для артезианских скважин

Цена: от 28 200 руб.
Контакты:
+7 (343) 271-33-99
+7 (343) 271-33-99
e-mail: info@sd-t.ru

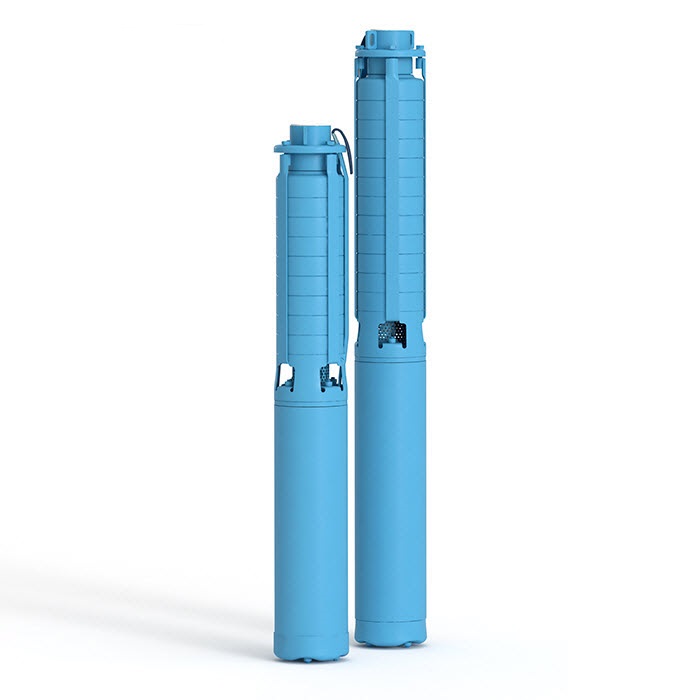

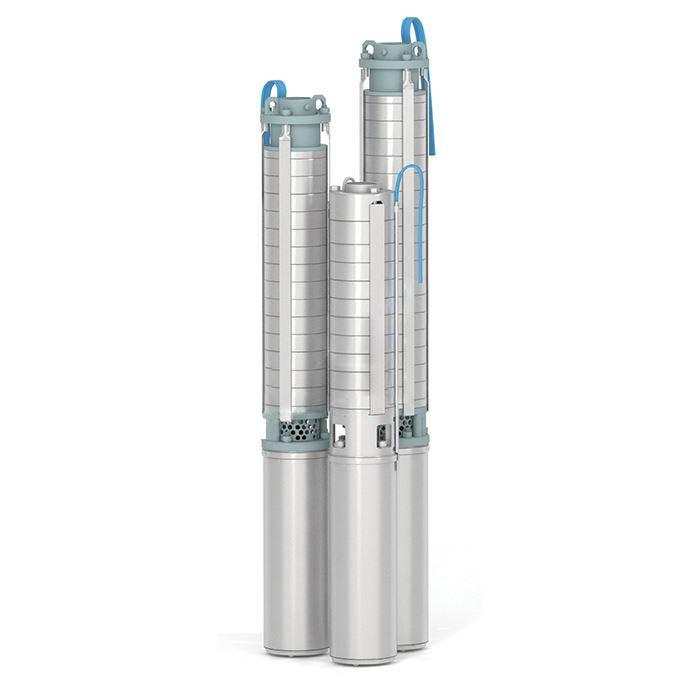

Конструкция насосов типа ЭЦВ.

  • Центробежные скважинные одноступенчатые или многоступенчатые насосы с вертикальным расположением вала, жестко соединенного с валом погружного электродвигателя типа ПЭДВ.
  • Рабочее положение насосного агрегата — вертикальное.
  • Подшипники насоса и электродвигателя смазываются и охлаждаются водой.
  • Напорные патрубки — фланцевые или резьбовые.
  • Ступень насоса состоит из рабочего колеса, лопаточного отвода и обоймы.
  • Насос оснащен обратным клапаном тарельчатого или шарикового типа.

Область применения

  • Подъем из артезианских скважин чистой воды, используемой в системах городского, промышленного и сельскохозяйственного водоснабжения;
  • Перекачивание питьевой и технической воды;
  • Орошения и понижение уровня грунтовых вод.

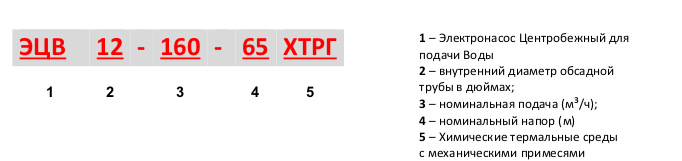

Условные обозначения / маркировка насоса ЭЦВ





Перекачиваемые среды

Индекс назначения насоса



Перекачиваемая среда

Температура среды



БЕЗ индекса

Вода общей минерализацией (сухой остаток) не более 1500 мг/л, водородный показатель (рН) — от 6,5 до 9,5%, содержание хлоридов — не более 350 мг/л, содержание сульфатов — не более 500 мг/, содержание сероводорода — не более 1,5 мг/л. Содержание механических включений; по массе — не более 0,01%.



до +25°С



Г

Вода повышенной температуры с минерализацией не более 2500 мг/л; водородный показатель (рН) — от 6,5 до 9,5%, содержание хлоридов — до 1000 мг/л, содержание сульфатов — не более 1500 мг/л, содержание сероводорода — не более 4,5 мг/л. Содержание механических включений; по массе — не более 0,4%.



до +70°С



X

Вода химически активная с минерализацией до 2200 мг/л; водородный показатель (рН) — от 6,5 до 9,5%, содержание хлоридов — до 1000 мг/л, содержание сульфатов — не более 1500 мг/л, содержание сероводорода — не более 4,5 мг/л. Содержание механических включений; по массе — не более 0,1%.



до +25°С

ХТр

Морская вода.

от –2°С до +30°С



ХТрГ

Иодобромистая морская вода и вода из скважин с неблагоприятным химическим составом. Плотность—до 1180 кг/м3. Содержание механических включений; по массе — не более 0,1%. Содержание хлоридов — до 170 г/л. Сухой остаток — до 270 г/л.



до +70°С

Величина подпора для каждого насоса при нормальных условиях работы приведена в технической характеристике. Ступени насосов- радиального или полуосевого типа. Подшипники насоса и электродвигателя смазываются и охлаждаются водой.

Насосы оснащены обратными клапанами тарельчатого или шарового типа, которые удерживают столб воды в трубопроводе при остановках насоса и облегчают повторный запуск электронасосного агрегата, и специальными напорными патрубками, предназначенными для подсоединения агрегата к водонапорному трубопроводу.

Климатическое исполнение и категория размещения насосов типа ЭЦВ: У1, Т2.

Материал рабочего колеса

  • если не указан — пластмассы, армированные нержавейкой,
  •  - полифениленоксид (термопласт с высоким сопротивлением к химическим воздействиям),
  •  - бронза,
  •  — чугун легированный,
  •  — нержавеющая сталь,
  •  — нержавеющая сталь и отвод из нержавеющей стали.

Преимущества насоса ЭЦВ

  • Рабочие колеса и корпусных деталей насоса изготовлены из чугуна.
  • Упорный подшипник электродвигателя, изготовленный из графитопласта
  • марки КВ, хорошо зарекомендовал себя при эксплуатации.
  • Запас мощности электродвигателя в номинальном режиме эксплуатации.
  • Ремонтопригодность агрегата.

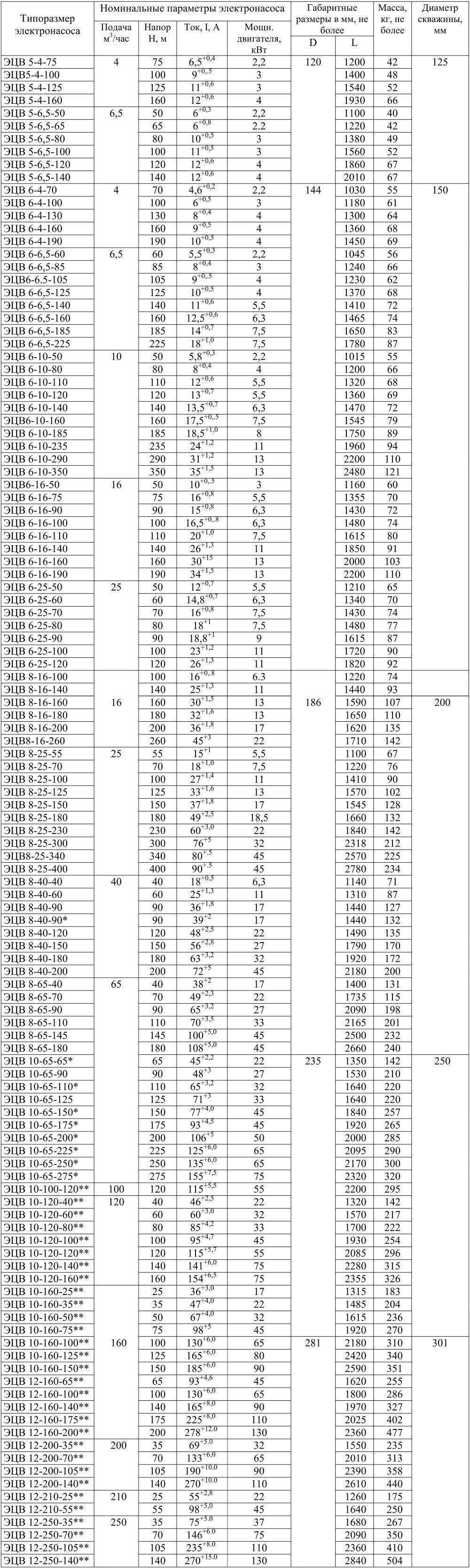

Характеристики насосов

Возможные неисправности

Наименование

неисправности

Внешние проявления



Вероятная причина



Способ устранения

Агрегат не запускается

Отсутствие напряжения в одной

из фаз или в цепи управления



Срабатывание автоматического

Выключателя



Низкое напряжение в сети, или

большое падение напряжения при пуске

Восстановить подачу напряжения



Найти причину, устранить

Неисправность



Проверить напряжение,

напряжение должно быть не

менее 360 В.

Проверить сечение

токоподводящего кабеля

Сопротивление

изоляции токоподводя-

щего кабеля-двигатель

менее 0,5 МОм

Повреждение изоляции

токоподводящего кабеля







Повреждение изоляции обмотки статора электродвигателя





Устранить повреждение путем изолирования поливинилхло-

ридной лектроизоляционной

лентой



Ремонт обмотки статора на

специализированном

предприятии

Агрегат не дает

требуемой подачи

(напора)



Пониженное

потребление тока

Ротор агрегата вращается в

обратную сторону.



Паспортные данные скважины не соответствуют технической

характеристике агрегата.



Утечка воды и водоподъемных

труб (слышен шум от падения

воды в скважине)



Износ или разрушение рабочих

органов насоса и уплотнений,

повышенное содержание твердых механических примесей в воде



Засорение защитной сетки

Проверьте направление вращения Ротора.



Проверьте подбор агрегата.







Устранить утечку воды







Устранить неисправность,

заменить изношенные детали на специализированном

предприятии





Демонтировать агрегат

Очистить сетку

Агрегат работает с

повышенным

потреблением

мощности (тока)



После кратковременной

работы агрегата

срабатывает защита

электродвигателя,

подача агрегата

в рабочем нтервале

Агрегат работает с большой

подачей (за пределом рабочего интервала)





Система управления и защиты не соответствует потребляемой

мощности (току)

электродвигателя агрегата

Установить подачу агрегата в

рабочем интервале задвижкой





Заменить систему управления и защиты электродвигателя

агрегата или выполнить

настройку ее по потребляемой мощности (току)

Вибрация

водоподъемной

колонны

Износ подшипников

электродвигателя и насоса



Износ или разрушение рабочих

органов насоса



Дисбаланс ротора электродвигателя, насоса

Ремонт на специализированном

предприятии

Особенности эксплуатации

  • Установка электронасосного агрегата состоит из центробежного насоса, погружного электродвигателя типа ПЭДВ, токопроводящего кабеля, водоподъемного трубопровода, оборудования устья скважины (опорного устройства, задвижки, манометра с трехходовым краном) и системы автоматического управления.
  • Электродвигатель типа ПЭДВ (П — погружной, ЭД — электродвигатель, В — заполненный водой) перед опусканием в скважину должен быть заполнен чистой профильтрованной водой.
  • Насосный агрегат подвешивается в скважине на колонне водоподъемных труб и опускается в воду так, чтобы верхний фланец клапанной коробки находился ниже динамического уровня в скважине не менее, чем на 1,5 м.
  • Каждая ступень скважинного погружного насоса состоит из рабочего колеса, лопаточного отвода и обоймы. Вода поступает в насос через корпус основания на рабочее колесо, изготавливаемое из пластмассы (ударопрочный полистирол) или бронзы.
  • Подшипники погружного насоса ЭЦВ смазываются откачиваемой водой. Погружной насос никогда не должен работать «всухую» — даже кратковременное включение насоса в работу без воды приводит к повреждению подшипников обмотки двигателя.
  • Насос оснащен обратным клапаном тарельчатого или шарикового типа, который, удерживая столб воды в трубопроводе при остановках насоса, облегчает повторный запуск насосного агрегата и предохраняет от обратного вращения колес насоса и двигателя при внезапном отключении последнего.



Транспортирование

  • Агрегаты могут транспортироваться всеми видами транспорта в крытых транспортных

средствах в соответствии с правилами перевозки грузов, действующими для данного вида транспорта.

  • Агрегаты, транспортируемые без упаковки, должны быть предохранены от

повреждений путем правильной укладки, установки прокладок и крепления к транспортному средству.

  • Агрегаты могут транспортироваться при температуре от минус 15 °С до плюс 45 °С.



Хранение

  • Срок сохраняемости агрегата — 18 месяцев.
  • Агрегат должен храниться в закрытом помещении с естественной вентиляцией при

температуре от 0 °С до плюс 45 °С.

  • Агрегат должен быть предохранен от воздействия солнечных и тепловых лучей и

находиться не ближе одного метра от отопительных приборов.

  • Агрегат с герметичным двигателем должен храниться вертикально.
