Насосы ПРВП, ПКВП песковые полупогружные

Насосы типа ПРВП и ПКВП — консольные вертикальные погружные с опорами вне перекачиваемой жидкости.

Перекачиваемая среда: предназначены для перекачивания продуктов обогащения руд и глиноземного производства, песчаных и других абразивных гидросмесей с водородным показателем рН от 6 до 8, плотностью до 1300 кг/м3, объемной концентрацией твердых включений до 25%, температурой от 278 до 333 К (от +5 до +60°С).

Условные обозначения: например, ПРВП 150/15, где

ПРВП — тип насоса;

П — песковый; Р — материал проточной части — гумированный (Резина); В — вертикальный; П — погружной;

150 — подача, м3/ч;

15 — напор, м;

Также возможны следующие исполнения внутренней части насоса:

К — корунд; Б — с боковым входом.



Материал деталей проточной части—износостойкая резина (ПР), футеровка корундом на органической связке (ПК) и износостойкий чугун (насосы типов П). Максимальный размер твердых включений для насосов с проточной частью: из резины — до 2 мм, футерованной корундом на органической связке — до 1 мм, из износостойкого чугуна — до 6 мм.

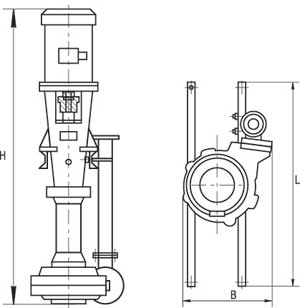

Габаритный чертёж насосов типа ПРВП



Таблица габаритных размеров насосов типа ПРВП, ПКВП

Марка насоса
Габаритные размеры, мм
Масса насоса, кг
L
B
H
ПРВП 63/22,5
  1200
500
1720
  370
ПРВП 63/22,5а
1200
500
1720
370
ПКВП 63/22,5
1200
500
1785
425
ПКВП 63/22,5б
1200
500
1720
387
ПВП 125/60
832
1135
2595
1535
