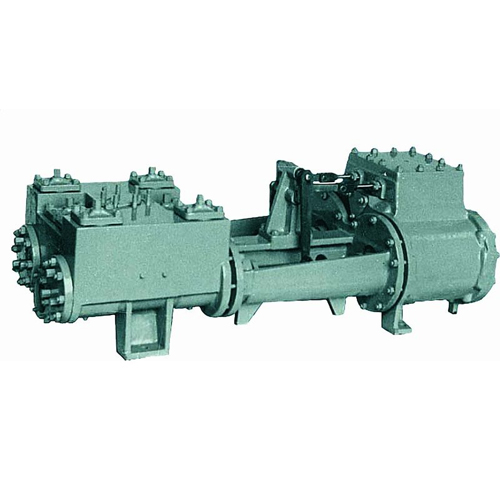

Насосы ПДВ, ПДГ паровые поршневые

Насосы типа ПДВ, ПДГ — паровые поршневые предназначены для работы как на насыщенном, так и на перегретом паре с температурой до 573 К (до 300 °С) в стационарных и транспортных условиях.

Перекачиваемая среда: предназначены для перекачивания нефти и нефтепродуктов, сжиженных углеводородных газов, пресной и морской воды и других жидкостей, сходных с указанными по плотности, вязкости и химической активности с температурой до 673 К (до 400 °С) в зависимости от исполнения насоса. Максимальная массовая концентрация твердых частиц в перекачиваемой среде не должна быть более 0,2%, а максимальный размер твердых частиц — 0,2 мм.

Условные бозначения: например, ПДГ 25/45 Б-Н-УХЛ4, где

ПДГ — тип насоса по конструкции (паровой поршневой двухцилиндровый горизонтальный — ПДГ; паровой поршневой двухцилиндровый вертикальный — ПДВ);

25 — номинальная подача насоса, м³/ч;

45 — давление на выходе из насоса, кгс/см²;

Б — индекс модернизации (первая модернизация — А; вторая модернизация — Б; третья модернизация — В);

Н — исполнение насоса по назначению (Н, Нш, НГ,НГш, Г, Х, О, С);

УХЛ — климатическое исполнение (УХЛ, Т5, ОМ5);

4 — категория размещения.



Насосы обеспечивают бесступенчатое регулирование подачи и давления на выходе из насоса в пределах от 25 до 100% номинальной величины путем изменения давления пара на входе в насос. Регулирование, в указанных пределах, может осуществляться как одного из параметров (подачи или давления), так и обоих одновременно.

Взрывобезопасность, надежность в работе, плавное регулирование подачи и давления на выходе, простота конструкции и обслуживания делают насосы данного класса незаменимыми в отдельных производствах. Насосы ПДГ и ПДВ особенно хороши в тех случаях, когда имеется дешевый пар, отсутствует электроэнергия или по каким либо причинам ее применить нельзя (например — по условиям пожарной безопасности).



Конструкция

Насос состоит из двух основных частей: паровой и гидравлической. Паровая часть служит приводом, гидравлическая часть является собственно насосом. В каждой рабочей полости гидравлического цилиндра насосов с подачей до 60 м3/ч имеется по одному всасывающему и нагнетательному клапану, а в насосах с подачей более 100 м3/ч — по два всасывающих и два нагнетательных клапана.

По конструкции насосы изготавливаются двух типов:

ПДГ — прямодействующие двухпоршневые, двухстороннего действия, горизонтальные.

ПДВ — прямодействующие двухпоршневые, двухстороннего действия, вертикальные.



Варианты исполнения

По назначению насосы изготавливаются в следующих исполнениях:

Н — для темных нефтепродуктов с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с (от 0,008 до 8Ст) и с температурой от 273 К до 493 К (от 0 до 220 °С);

НШ —шламовый, для темных нефтепродуктов с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с(от 0,008 до 8 Ст) и с температурой от 273 К до 493 К (от 0 до 220 °С) с массовой концентрацией твердых частиц до 2 % и максимальным размером до 8 мм;

НГ — для нефтепродуктов с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с (от 0,008 до 8 Ст) и с температурой от 273 К до 673 К (от 0 до 400 °С); НГш — шламовый, для нефтепродуктов с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с (от 0,008 до 8 Ст) и с температурой от 273 К до 673 К (от 0 до 400 °С), с массовой концентрацией твердых частиц до 2 % и максимальным размером до 8 мм;

Г — для сжиженных углеводородных газов плотностью от 480 до 700 кг/м3 с температурой от 243 К до313 К (от минус 30 до плюс 40 °С);

Х — для бензольных продуктов, каменноугольных смол и темных нефтепродуктов с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с (от 0,008 до 8 Ст) и с температурой до 393 К (120 °С);

С — судовые — для перекачивания пресной и морской воды, темных нефтепродуктов и других, сходных с указанными по химической активности жидкостей с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с (от 0,008 до 8 Ст) и с температурой от 278 К до 393 К (от 5 до 120 °С), а насосы с подачей более 100 м³/ч предназначены, кроме того, и для перекачивания бензина с температурой от 273 К до 303 К (от 0 до 30 °С);

О — общепромышленное— для перекачивания пресной воды, темных нефтепродуктов и других, сходных с указанными по химической активности жидкостей с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с (от 0,008 до 8 Ст) и с температурой от 278 К до 378 К (от 5 до 105 °С).



Температура перекачиваемых сред:

  • Температура сред, перекачиваемых общепромышленными насосами — от +5°С до +105°С;
  • Температура сред, перекачиваемых судовыми насосами — от +5°С до +120°С.



Область применения

  • Для работы в стационарных и транспортных условиях
  • Для перекачивания нефти, темных нефтепродуктов, каменноугольных смол, сжиженных углеводородных газов и других жидкостей, сходных с указанными, с кинематической вязкостью от 0,008 до 8 см2/с. Допускается наличие в перекачиваемых жидкостях твердых неабразивных частиц размером не более 0,2 мм, в количестве, не превышающем
  • 0,2% по массе.
  • Для транспортирования нефтепродуктов в нефтеперерабатывающей, нефтехимической и других отраслях промышленности.



Исполнение паровых поршневых нефтяных насосов ПДГ по назначению.

  • Индекс .Г. — для перекачки сжиженных углеводородных газов плотностью 480-700 кг/м3 и температурой от 243К до 313К (от –30°С до + 40°С).
  • Индекс .Н. — для перекачки нефтепродуктов температурой от 273К до 493К (от 0°С до +220°С).
  • Индекс .НГ. — для перекачки нефтепродуктов температурой от 273К до 673К (от 0°С до + 400°С).
  • Индекс .X. — для перекачки бензольных продуктов, каменноугольных смол и нефтепродуктов температурой до 393К (до +120°С).



Материалы исполнения паровой части насосов типов ПДГ, ПДВ

  • блок, поршень — чугун;
  • шток — сталь 40;
  • кольца поршневые — биметалл;
  • уплотнение штоков — сальниковое (набивка типа АФТ).



Преимущества насосов типов ПДГ, ПДВ

  • Взрывобезопасность,
  • Надежность в работе,
  • Плавное регулирование подачи и давления на выходе,
  • Простота конструкции и обслуживания.
  • Использование насосов ПДГ и ПДВ особенно продуктивно в тех случаях, когда имеется дешевый пар, отсутствует электроэнергия или по каким либо причинам ее применить нельзя (например — по условиям пожарной безопасности).

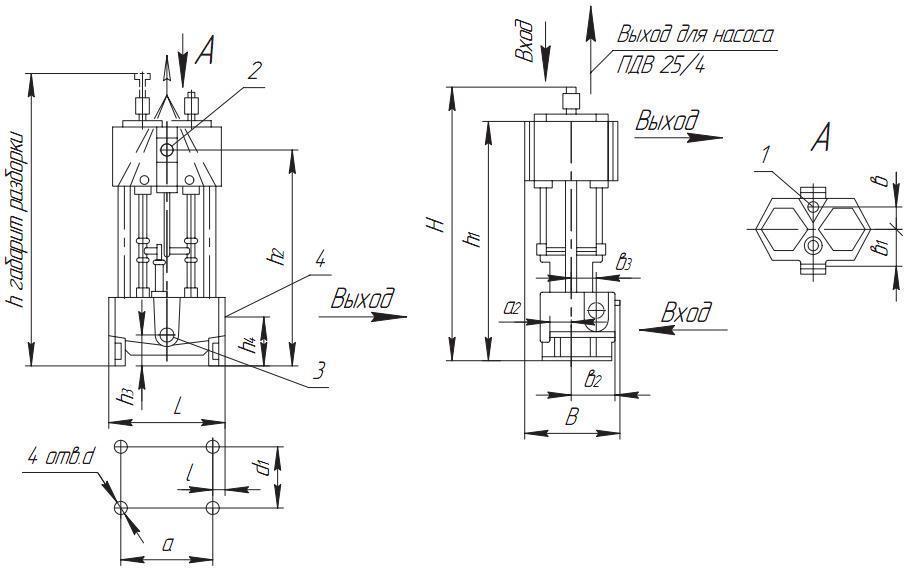

Габаритный чертёж насосов типа ПДВ

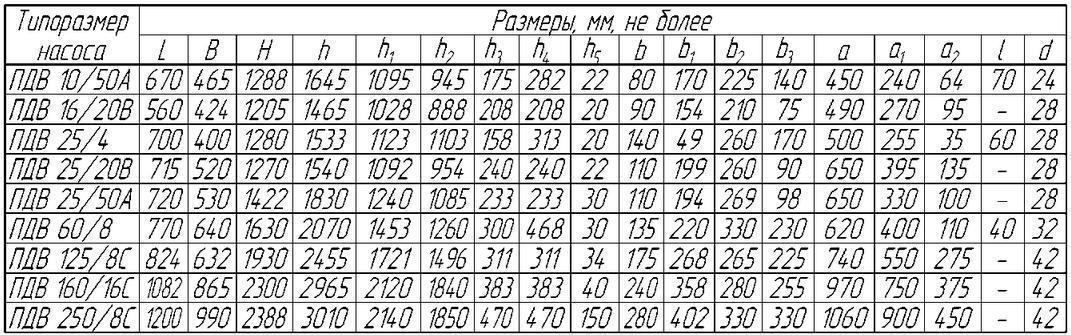

Таблица габаритных размеров насосов типа ПДВ

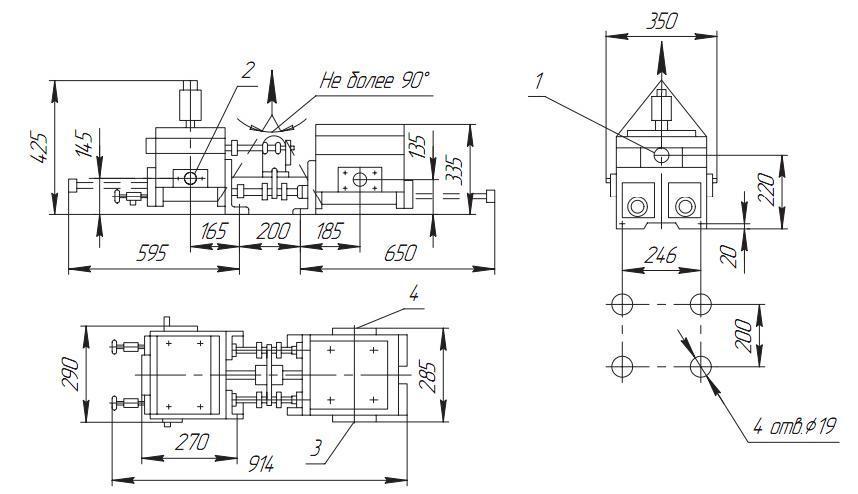

Габаритный чертёж насосов типа ПДГ
