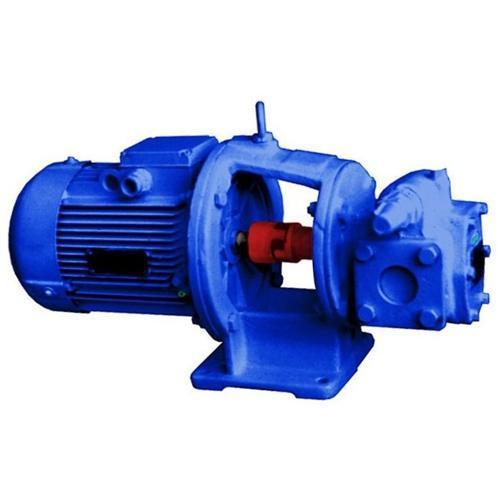

Насосы НМШФ шестеренные

Цена: от 39 100 руб.
Контакты:
+7 (343) 361-89-99
e-mail: info@99-t.ru

НМШФ — насосы масляные шестереннтые фланцевые.

Перекачиваемая среда: нефтепродукты, обладающие смазывающей способностью без механических примесей, не вызывающие коррозию рабочих органов насоса (масла, мазут, нефть) температурой до 343 К(70°С) и дизельное топливо температурой до 313 К (40 °С).

Условные обозначения: например, НМШФ 0,6-25-0,25/25Ю-3, где

НМШФ — насос масляный шестеренный фланцевый;

0,6 — подача насоса в литрах на 100 оборотов;

25 — наибольшое давление насоса, кгс/см²;

0,25 - подача насоса в агрегате, м³/ч;

25 - давление на выходе из насоса в агрегате, кгс/см²;

Ю — условное обозначение материала проточной части насосабез обозначения — чугун;

Б - бронза, Ю - алюминий и его сплавы, К — нержавеющая сталь, 3 — исполнение двигателя (морское).



Товары
Фото Наименование Цена
Насос НМШФ 0,6/25Ю б/д, б/р Насос НМШФ 0,6/25Ю б/д, б/р 78 200 руб.
В корзину

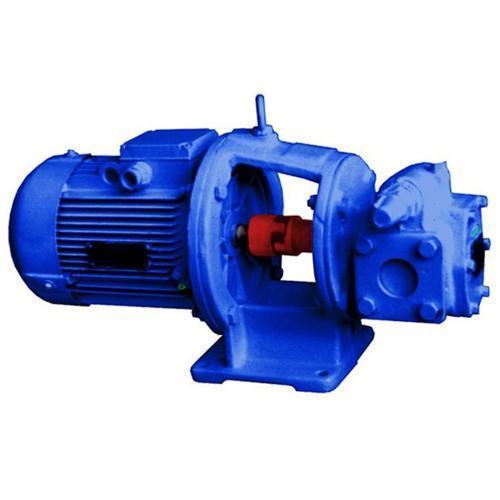

Насос НМШФ 0,6/25-0,25/25Ю Насос НМШФ 0,6/25-0,25/25Ю 98 400 руб.
В корзину
Насос НМШФ 0,6/25-0,4/25Ю Насос НМШФ 0,6/25-0,4/25Ю 103 600 руб.
В корзину
Насос НМШФ 0,8/25Ю б/д, б/р Насос НМШФ 0,8/25Ю б/д, б/р 84 200 руб.
В корзину
Насос НМШФ 0,8/25-0,63/25Ю Насос НМШФ 0,8/25-0,63/25Ю 104 400 руб.
В корзину
Насос НМШФ 2/40-0,8/16Б с 2,2х1000 Насос НМШФ 2/40-0,8/16Б с 2,2х1000 343 600 руб.
В корзину
Насос НМШФ 2/40-1,6/4Б с 1,1х1500 Насос НМШФ 2/40-1,6/4Б с 1,1х1500 326 400 руб.
В корзину
Насос НМШФ 2/40-1,6/6Б с 1,1х1500 Насос НМШФ 2/40-1,6/6Б с 1,1х1500 330 600 руб.
В корзину
Насос НМШФ 2/40-1,6/16Б с 2,2х1500 Насос НМШФ 2/40-1,6/16Б с 2,2х1500 333 400 руб.
В корзину
Насос НМШФ 8/25-6,3/4Б Насос НМШФ 8/25-6,3/4Б 356 800 руб.
В корзину

Конструкция:
Роль рабочего органа в этих насосах выполняют шестерни. Проточная часть выполняется из чугуна, бронзы (Б), алюминия (Ю) в зависимости от состава перекачиваемой жидкости.

Область применения: применяются в системах подачи топлива и нефтяных продуктов, а также для подачи мазута в котельных установках.

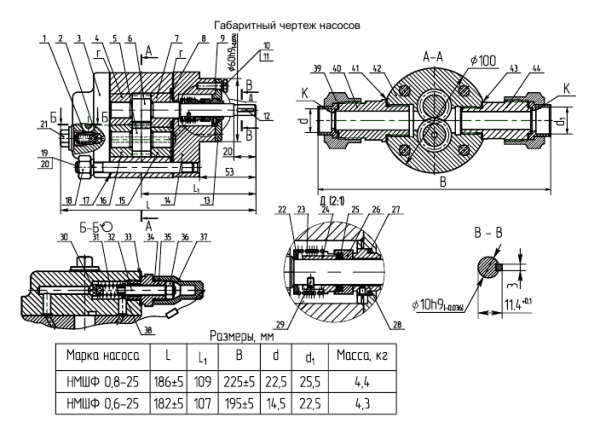

Габаритный чертёж насосов типа НМШФ

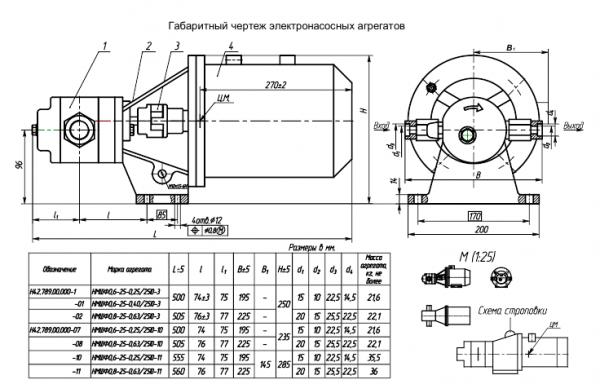

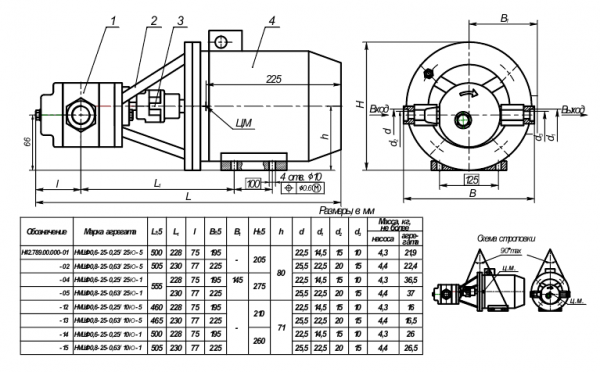

Габаритный чертеж насосных агрегатов

Таблица габаритных размеров насосов типа НМШФ

Марка насоса Габаритные размеры, мм Масса агрег., кг
L B H
НМШФ0,6/25-0,25/25Ю-1 552 195 275 36
НМШФ0,6/25-0,25/25Ю-5 499 195 205 22
НМШФ0,6/25-0,25/25Ю-3 499 195 248 22
НМШФ0,8/25-0,63/25Ю-1 499 195 205 22
НМШФ0,8/25-0,63/25Ю-5 503 214 205 22
НМШФ 2/40-1,6/16Б 790 397 335 50
НМШФ 5/25-4/4Б 825 397 335 131
НМШФ 5/25-4/4Б 584 265 294 54
НМШФ 8/25-6,3/4Б 848 397 335 133
НМШФ 8/25-6,3/4Б 619 265 294 59
