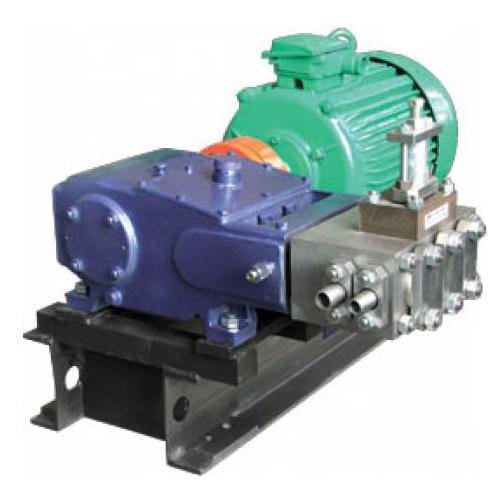

Насосы Т, ПТ трехплунжерные кривошипные

+7 (343) 271-33-99
+7 (343) 271-33-99
e-mail: info@sd-t.ru




Агрегаты и насосы трехплунжерные кривошипные ПТ и Т предназначены для перекачивания нейтральных и агрессивных жидкостей, нейтральных к материалам гидравлической части с кинематической вязкостью не более 800 мм2/с (8 Ст) с температурой, в зависимости от исполнения, от 243 К до 473 К (от минус 30 до плюс 200 °С). Допускаемое содержание твердых неабразивных частиц в перекачиваемой жидкости не более 0,2 % по массе, допускаемые размеры не более 0,2 мм. Насосы и агрегаты применяются в производствах, требующих высоких давлений, в том числе взрыво- и пожароо-пасных (например, гидравлическая очистка технологического оборудования). Также применяется в качестве питательных насосов передвижных, паропроизводящих установок.

Условные обозначения: например, 2.3 ПТ-1/40 Д1-А3-У3 ТУ У 3.19–05785454–025–95, где
2.3 —габарит насоса по нагрузкам на рабочие органы, быстроходности и размерам приводной части (1 .1; 1.2; 1.3; 2.3);
ПТ — тип агрегата по конструкции приводной части (со встроенным (пристроенным) редуктором — Т;
без встроенного редуктора — ПТ);
1 — подача агрегата, м3/ч;
40 — давление на выходе из насоса, МПа;

Д —исполнение насоса по материалу гидравлической части (из хромистых сталей типа 20Х13 или 40Х13 — Д; из хромоникелевых сталей типа 12Х18Н10Т — К);
1 —по конструкции гидравлической части (без охлаждения (обогрева) гидравлической части с подводом к уплотнению смазывающей или охлаждающей жидкости —1; без охлаждения (обогрева) гидравлической части с подводом к уплотнению смазывающей, охлаждающей, промывочной или гидрозатворной жидкости -2; с охлаждением (обогревом) гидравлической части, с подводом к уплотнениям смазывающей, промывочной, охлаждающей или гидрозатворной жидкости  -4);
А — исполнение агрегата по степени взрывозащищенности электродвигателя (с электродвигателем в общепромышленном исполнении — А; во взрывозащищенном исполнении — В);
3 —исполнение по способу соединения насоса и электродвигателя (через клиноременную передачу —1; через редуктор — 2; непосредственно через муфту — 3);
У — климатическое исполнение (У, Т, УХЛ);
3 — категория размещения (2, 3, 4);
ТУ У 3.19-05785454-025-95—номер технических условий, по которым изготавливается насос.
На базе насосов типа ПТ и Т изготовляются установкиУН, УПГ и УПГД.

 Типоразмер
насоса (агрегата,
установки)

Подача,
м3
Давление на
выходе
насоса, МПа

Исполнение

Двигатель
n, об/мин

Двигатель
N, кВт

Масса*,
кг
1.1ПТ-0,16/2,5 0,16 2,5 Д1-А1, Д1-В1 970 0,37 135
1.1ПТ-12 0,32-0,50  40 Д2 - - 105
1.1ПТ-16 0,5-1,0  20 Д1 - - 100
1.1ПТ-0,8/16 0,8  16 Д1-Д3 730 5,5 300
1.1ПТ-25 1,25-2,50  8 Д1 - - 100
1.1ПТ-2,5/8 2,5  8 Д1-А3 730 7,5 300
1.1ПТ-32 2,5-4,0  6,3 Д1 - - 100
1.1ПТ-4/6,3 4  6,3 Д1-А3 730 11 320
1.2ПТ-1(2)-12 0,25-0,5 16-100 Л - -
1.2Т-2-12 0,25-0,5 16-100 Л - -
1.2ПТ-1(2)-12-Q/P 0,25-0,5 16-100 А 730-1470 3-18,5
1.2Т-2-12-Q/P 0,25-0,5 16-100 Б 730-1470 3-18,5
1.2ПТ-1(2)-16 0,5-1,0 20-63 Л - - 275
1.2Т-2-16 0,5-1,0 20-63 Л - - 280
1.2ПТ-1(2)-16-Q/P 0,5-1,0 20-63 А 730-1470 5,5-30
1.2Т-2-16-Q/P 0,5-1,0 20-63 Б 730-1470 5,5-30
1.2ПТ-3-16-1,25/40 1,25 40 Б 730 30 635
1.2ПТ-1(2,3)-25 1,25-2,5 8-25 Л -   275
1.2Т-2-25 1,25-2,5 8-25 Л -   280
1.2ПТ-1(2)-25-Q/P 1,25-2,5 8-25 А 730-1470 7,5-22
1.2Т-2-25-Q/P 1,25-2,5 8-25 А 730-1470 7,5-22
1.2ПТ-3-25-3,2/16 3,2 16 Б 730 22 635
1.2ПТ-1-25-1,25/25 1,25 25 А 730 11 550
1.2ПТ-1-25-1,6/20 1,6 20 А 970 11 525
1.2ПТ-2-25-1,6/25 1,6 25 А 970 15 550
1.2ПТ-2-25-2,5/16 2,5 16 А 1470 15 520
1.2Т-2-25-1,25/25 1,25 25 Б 730 11 560
1.2Т-2-25-1,6/20 1,6 20 Б 970 11 535
1.2Т-2-25-1,6/25 1,6 25 Б 970 15 560
1.2Т-2-25-2,5/16 2,5 16 Б 1470 15 560
1.2ПТ-1(2)-36 3,2-5,0 1,6-12,5 Л - - 310
1.2Т-2-36 3,2-5,0 1,6-12,5 Л - - 350
1.2ПТ-1(2)-36-Q/P 3,2-5,0 1,6-12,5 А 730-1470 3-22
1.2Т-2-36-Q/P 3,2-5,0 1,6-12,5 Б 730-1470 3-22
1.2ПТ-1-36-2,5/10 2,5 10 А 730 11 580
1.2ПТ-1-36-3,2/8 3,2 8 А 970 11 560
1.2ПТ-1-36-4/6,3 4 6,3 А 970 11 560
1.2ПТ-1-36-4/10 4 10 А 970 15 585
1.2ПТ-2-36-5/10 5 10 А 1470 18,5 590
1.2Т-2-36-2,5/10 2,5 10 Б 730 11 595
1.2Т-2-36-3,2/8 3,2 8 Б 970 11 590
1.2Т-2-36-4/6,3 4 6,3 Б 1470 11 555
1.2Т-2-36-4/10 4 10 Б 1470 15 590
1.2Т-2-36-5/10 5 10 Б 1470 18,5 590
1.2ПТ-1(2)-45 5-8 1-8 Л - - 310
1.2Т-2-45 5-8 1-8 Л - - 350
1.2ПТ-1(2)-45-Q/P 5-8 1-8 А 970-1470 3-22
1.2Т-2-45-Q/P 5-8 1-8 Б 970-1470 3-22
1.2ПТ-1(2)-55 8,0-12,5 0,63-5,0 Л - - 310
1.2Т-2-55 8,0-12,5 0,63-5,0 Л - - 350
1.2ПТ-1(2)-55-Q/P 8,0-12,5 0,63-5,0 В 970-1470 3-22
1.2Т-2-55-Q/P 8,0-12,5 0,63-5,0 Г 970-1470 3-22
1.2ПТ-1-55-8/4 8 4 В 970 11 560
1.2ПТ-1-55-10/4 10 4 В 970 15 585
1.2ПТ-2-55-12,5/2,5 12,5 2,5 В 1470 11 530
1.2ПТ-2-55-12,5/3,2 12,5 3,2 В 1470 15 560
1.2Т-2-55-8/5 8 5 Г 970 15 590
1.2Т-2-55-10/4 10 4 Г 1470 15 590
1.2Т-2-55-12,5/2,5 12,5 2,5 Г 1470 11 550
1.2Т-2-55-12,5/3,2 12,5 3,2 Г 1470 15 590
1.3Т-20-2,7 0,8-2,0 32-100 Д2 - - 700
1.3Т-1/100 1 100 Д2-А3 730 37 1300
1.3Т-2/100 2 100 Д2-А3 1470 75 1350
1.3Т-20-3,6 0,8-1,6 32-100 Д2 - - 700
1.3Т-0,8/80 0,8 80 Д2-А3 730 30 1230
1.3Т-28-2,9 2-4 16-63 Д2 - - 730
1.3Т-2/16 2 63 Д2-А3 730 45 1410
1.3Т-4/32 4 32 Д2-А3 1470 45 1300
1.3Т-4/63 4 63 Д2-А3 1470 90 1470
1.3Т-28-3,1 5 63 Д2-А3
