Насосы ГНОМ дренажные

Ннасосы типа ГНОМ — дренажные, погружные, переносные, вертикальные, моноблочные, одноступенчатые, центробежные, электрические.

ГНОМ — переносные насосы с открытым рабочим колесом. Насосы могут работать при полном  погружении в откачиваемую жидкость.

Конструкция насоса предусматривает возможность последовательного включения насосов — в виде гирлянды.

Область применения:

  • для откачивания гравийно—глинистых и грунтовых вод из котлованов и траншей,
  • для откачивание воды из подвалов и с участков при затоплениях
  • для орошения и осушения сельскохозяйственных угодий,
  • отвод сточных вод от стиральных машин и от установок для мойки машин
  • в промышленном и гражданском строительстве,
  • при эксплуатации гидросооружений, метрополитенов и шахт,
  • для перекачки жидкостей на взрывоопасных и пожароопасных производствах.

Перекачиваемые среды.

  • Насосы типа ГНОМ — загрязненная вода температурой до 308К (до +35°С), плотностью до 2500 кг/м3, с содержанием механических примесей (песок, цемент, глина) массовой концентрацией до 10 %, размером частиц до 5 мм.
  • Насос ГНОМ 53-10 — загрязненная вода температурой до 308К (до +35°С), с содержанием примесей (песок, цемент, глина) массовой концентрацией до 10 %, размером частиц до 5 мм.
  • Насос ГНОМ40-25Т — загрязненная вода температурой до ЗЗЗК (до +60°С), с содержанием примесей (песок, цемент, глина) массовой концентрацией до 10 %, размером частиц до 5 мм.

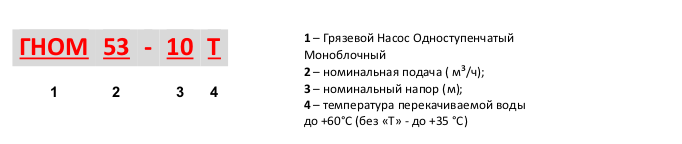

Условные обозначения / маркировка насоса ГНОМ например, ГНОМ 53-10Т, где



Товары
Фото Наименование Цена
Насос ГНОМ 10-10_380В Насос ГНОМ 10-10_380В 16 400 руб.
В корзину
Насос ГНОМ 10-10_220В Насос ГНОМ 10-10_220В 16 800 руб.
В корзину
Насос ГНОМ 10-10_220в выход 65мм Насос ГНОМ 10-10_220в выход 65мм 16 800 руб.
В корзину
Насос ГНОМ 10-16_220В Насос ГНОМ 10-16_220В 17 600 руб.
В корзину
Насос ГНОМ 16-16_380В Насос ГНОМ 16-16_380В 19 200 руб.
В корзину

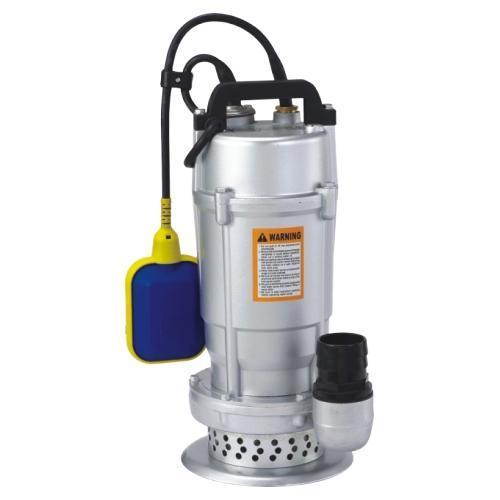

Насос ГНОМ 16-16_220В Насос ГНОМ 16-16_220В 19 800 руб.
В корзину
Насос ГНОМ 12,5-50 Насос ГНОМ 12,5-50 64 600 руб.
В корзину
Насос МиниГНОМ Насос МиниГНОМ 13 800 руб.
В корзину
Насос ГНОМ 6-10Д_220В Насос ГНОМ 6-10Д_220В 15 500 руб.
В корзину
Насос ГНОМ 10-10_380В (алюм.) Насос ГНОМ 10-10_380В (алюм.) 12 600 руб.
В корзину
Насос ГНОМ 10-10Тр Насос ГНОМ 10-10Тр 16 800 руб.
В корзину
Насос ГНОМ 10-10 Д_220В Насос ГНОМ 10-10 Д_220В 19 080 руб.
В корзину
Насос ГНОМ 16-16Тр Насос ГНОМ 16-16Тр 19 400 руб.
В корзину

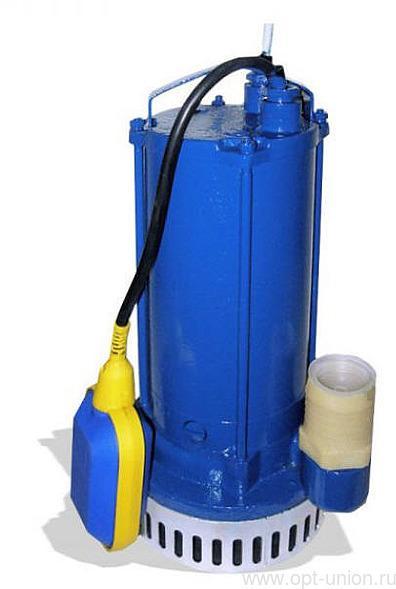

Насос ГНОМ 16-16 Д_220В Насос ГНОМ 16-16 Д_220В 21 600 руб.
В корзину

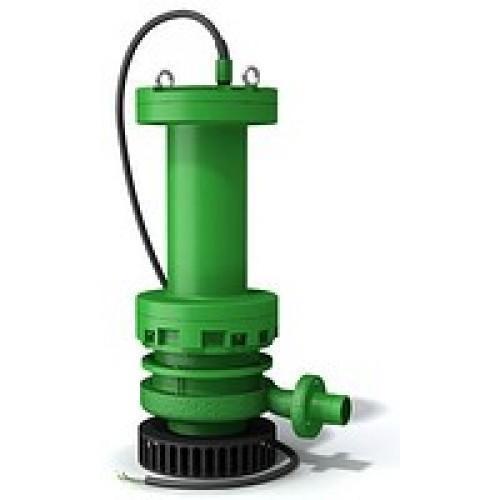

Насос ГНОМ 16-16 Ex (взрывозащищенный) Насос ГНОМ 16-16 Ex (взрывозащищенный) 141 800 руб.
В корзину
Насос 4ГНОМ 25-20 Насос 4ГНОМ 25-20 31 200 руб.
В корзину

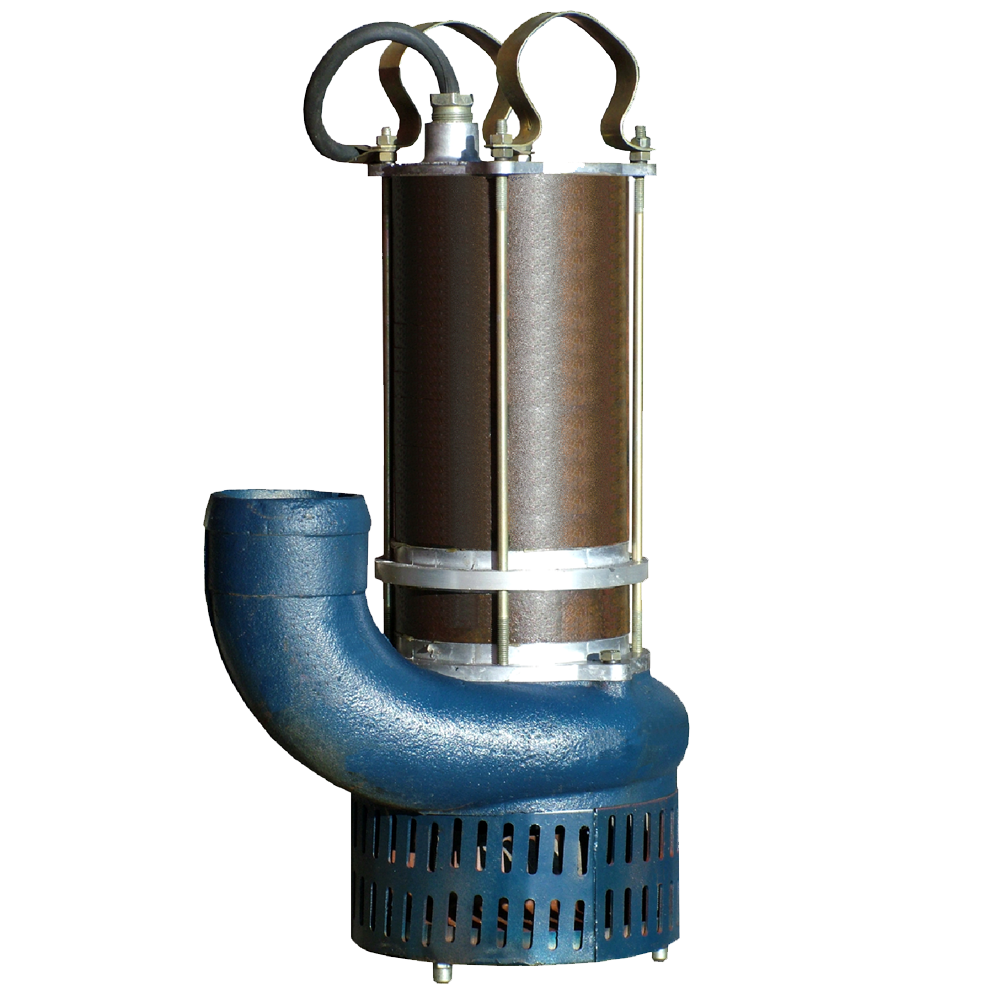

Насос ГНОМ 25-20 Ex (взрывозащищенный) Насос ГНОМ 25-20 Ex (взрывозащищенный) 187 200 руб.
В корзину
Насос 4ГНОМ 40-25 Насос 4ГНОМ 40-25 45 800 руб.
В корзину
Насос 4ГНОМ 53-10 Насос 4ГНОМ 53-10 35 200 руб.
В корзину

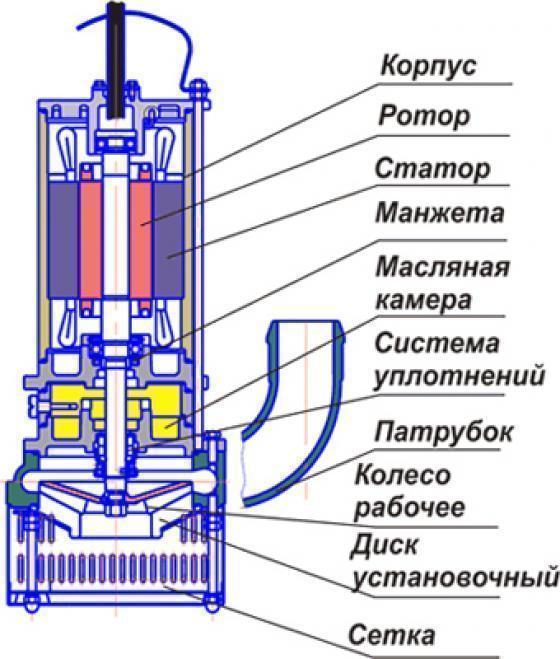

Насос 4ГНОМ 50-25 Насос 4ГНОМ 50-25 52 400 руб.
В корзину
Насос 4ГНОМ 50-25 Насос 4ГНОМ 50-25 52 400 руб.
В корзину
Насос ГНОМ 50-25 Насос ГНОМ 50-25 55 600 руб.
В корзину
Насос ГНОМ 50-50 Насос ГНОМ 50-50 90 600 руб.
В корзину
Насос ГНОМ 100-25 Насос ГНОМ 100-25 78 000 руб.
В корзину
Насос ГНОМ 100-25 Ex (взрывозащищенный) Насос ГНОМ 100-25 Ex (взрывозащищенный) 285 000 руб.
В корзину
Насос ГНОМ 100-30 Насос ГНОМ 100-30 213 600 руб.
В корзину
Насос ГНОМ 140-10 Насос ГНОМ 140-10 96 000 руб.
В корзину
Насос ГНОМ 150-30 Насос ГНОМ 150-30 328 200 руб.
В корзину
Насос ГНОМ 200-25 Насос ГНОМ 200-25 386 400 руб.
В корзину
Насос ГНОМ 250-17 Насос ГНОМ 250-17 366 800 руб.
В корзину
Насос ГНОМ 270-20 Насос ГНОМ 270-20 786 800 руб.
В корзину
Насос ГНОМ 300-30 Насос ГНОМ 300-30 853 800 руб.
В корзину
Насос ГНОМ 350-25 Насос ГНОМ 350-25 853 800 руб.
В корзину
Насос ГНОМ 400-20 Насос ГНОМ 400-20 904 200 руб.
В корзину

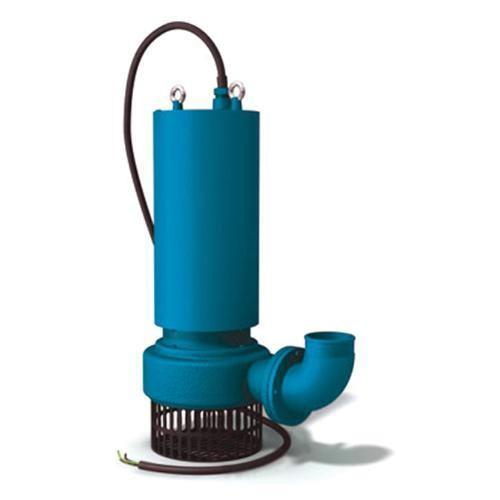

Насос ГНОМ 600-10 Насос ГНОМ 600-10 904 200 руб.
В корзину
Рабочее колесо к ГНОМ 10/10 Рабочее колесо к ГНОМ 10/10 6 000 руб.
В корзину
Рабочее колесо к ГНОМ 16/16 Рабочее колесо к ГНОМ 16/16 7 200 руб.
В корзину

Уплотнение вала насоса – торцовое с разделительной камерой или сальниковое (в зависимости от модели).

Преимущества насосов типа ГНОМ

  • Долгий срок эксплуатации и надежность агрегата;
  • Съемный фильтр, который легко чистится;
  • Рабочее колесо из износостойких материалов;
  • Простота обслуживания и эксплуатации;
  • Высокий КПД;
  • Съемный фильтр, который легко чистится.



Порядок работы

  1. Электронасос включается в работу непосредственно после его погружения в воду.
  2. РАБОЧЕЕ ПОЛОЖЕНИЕ ЭЛЕКТРОНАСОСА – ВЕРТИКАЛЬНОЕ.
  3. Если дно котлована песчаное или илистое, электронасос установить на какую-либо подставку (доску) или подвесить его на трос так, чтобы он располагался несколько выше дна.
  4. Электронасос может работать в погруженном состоянии длительное время. Эксплуатация в полупогруженном состоянии (когда электродвигатель находится над уровнем воды) допускается не более 10 минут.
  5. Если подача внезапно прекратилась и электронасос не работает, отключить его от сети, поднять на поверхность, выяснить неисправность и ее причины. После устранения неисправности электронасос можно вновь включать в сеть.
  6. В электронасосах с однофазным двигателем при коротком замыкании или перегрузке срабатывает защитное реле, которое после остывания в течение
  7. 1-6 минут автоматически возвращается в рабочее положение.
  8. Эксплуатация электронасоса допускается в пределах всей напорной характеристики. Рабочий интервал на характеристике определяет наиболее экономичный режим работы электронасоса



  Возможные неисправности  насосов ГНОМ и способы их устранения

№ п/п

Наименование

неисправности

Внешние проявления



Вероятная причина



Способ устранения



1

 Электронасос не запускается



Отсутствие напряжения или низкое напряжение в сети.



Повреждение шнура питания.

Проверить наличие напряжения в сети.



Проверить исправность шнура питания.



2

 При включении электронасос мгновенно отключается.

Заклинивание рабочего колеса.



Короткое замыкание в цепи электродвигателя.

Прочистить зону рабочего колеса.



Проверить электрическую цепь и устранить неисправность.



3

Недостаточная производительность электронасоса

 Засорение проточной части электронасоса.

Прочистить проточную часть электронасоса, сняв фильтр и диафрагму.



Особенности эксплуатации насосов ГНОМ

  • Техническое обслуживание электронасоса производится квалифицированными специалистами только при его использовании.
  • После работы электронасоса в воде с большим содержанием механических примесей его необходимо на непродолжительное время запустить в чистой воде с целью очистки проточной части.
  • Не реже одного раза в месяц производить замену масла, проверять отсутствие механических повреждений на электронасосе и шнуре питания.
  • Ежемесячно производить замеры сопротивления изоляции системы кабель-двигатель, которое должно быть не менее 0,5 МОм на прогретом электронасосе.



Ограничения применения

  • При эксплуатации, транспортировании и хранении электронасос должен находиться в вертикальном положении.
  • Подключение электронасоса в трехфазном исполнении допускается только через автоматический выключатель с комбинированным термомагнитным расцепителем или схожий с ним похарактеристикам.
  • Время отключения автоматического выключателя при токе, превышающем номинальный на 20% — 500с.
  • При аварийном снижении напряжения расцепитель минимального напряжения отключает выключатель.
  • Не допускается длительная работа с полностью перекрытой подачей, а также с отсутствием перекачиваемой жидкости.
  • Категорически запрещается касаться включенного в электросеть электронасоса.
  • Запрещается эксплуатация электронасоса с поврежденным шнуром питания.
  • При повреждении шнура питания во избежание опасности его должен заменить изготовитель или его агент, или аналогичное квалифицированное лицо.
  • Запрещается перенос, подъем и опускание электронасоса за шнур питания. электронасос следует переносить только за ручку.



Хранение

  • Для длительного хранения электронасос следует промыть в чистой воде и просушить. Хранить электронасос следует в сухом помещении вдали от отопительных приборов.
  • Температура хранения от плюс 50 до минус 30 °С.

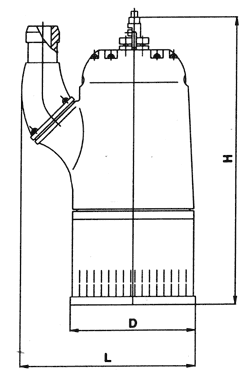

Габаритный чертёж насосов типа ГНОМ

Таблица габаритных размеров насосов типа ГНОМ

Типоразмер насосного агрегата

 Габаритные и присоединительные размеры насосного агрегата, мм
L D H Dy Dy1
ГНОМ 10-10 280 210 450 50 40
ГНОМ 16-16 240 236 500 64 50
ГНОМ 25-20 330 260 600 77 65
ГНОМ 40-25Т 327 260 600 77 65
ГНОМ 50-25 350 350 775
ГНОМ 53-10Т 295 260 600 77 65
ГНОМ 100-25 530 385 820 102 90
ГНОМ 16-16В2Т3 380 380 2100
ГНОМ 100-25В2Т3 255 240 720 64 50
ГНОМ 150-30 540 385 900 102 90
