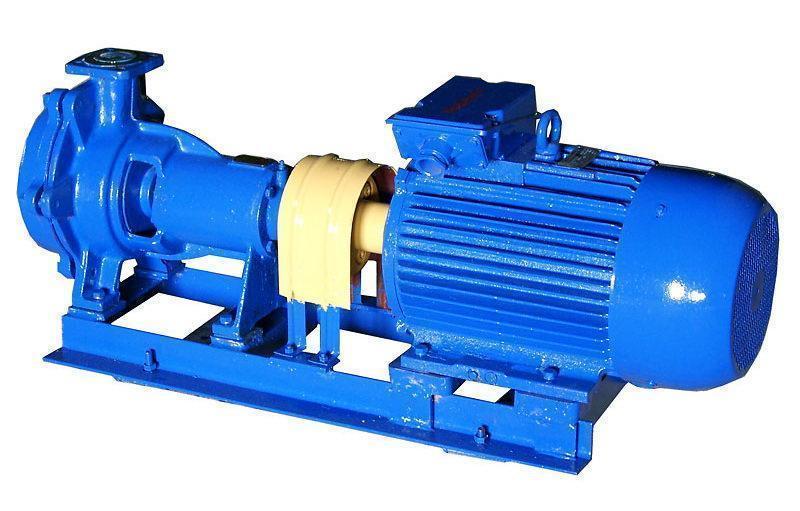

Насосы ЦВК центробежно-вихревые консольные

Цена: от 93 200 руб.
Контакты:
+7 (343) 271-33-99
+7 (343) 271-33-99
e-mail: info@99-t.ru

Насосы типа ЦВК - горизонтальные, двухступенчатые, центробежно-вихревые, консольные эл.насосные агрегаты.

Перекачиваемая среда: предназначены для перекачивания воды и других нейтральных жидкостей кинематической вязкостью до 36 сСт, плотностью не более 1200 кг/м3, с содержанием твердых включений по массе не более 0,01% и размером не более 0,05 мм. Температура перекачиваемой среды от –15 до +105 С.

Условные обозначения: например, ЦВК 6,3/160У3.1, где

ЦВК – тип насоса (центробежно-вихревой  консольный);

6,3 – подача, л/с;

160 – напор, м;

У3.1– климатическое исполнение и категория размещения.



Товары
Фото Наименование Цена
Насос ЦВК 4/112 Насос ЦВК 4/112 186 400 руб.
В корзину
Насос ЦВК 5/125 Насос ЦВК 5/125 197 400 руб.
В корзину
Насос ЦВК 6,3/160 Насос ЦВК 6,3/160 197 400 руб.
В корзину

Насосы могут комплектоваться э/двигателями во взрывозащищенном исполнении.
Материал деталей проточной части – чугун, вихревое рабочее колесо –сталь 20Х13Л.
Уплотнение вала – торцовое.

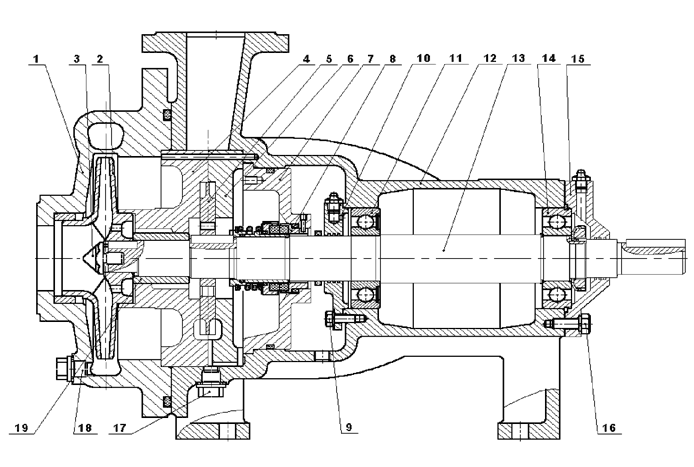

Схема насосов типа ЦВК

1 — Крышка; 2 — Центробежное колесо; 4- -Вставка; 5- Вихревое колесо; 6 — Вставка; 8 — Торцовое уплотнение; 10 — Крышка; 11 — Шарикоподшипниковая опора; 12 — Корпус; 13 — Вал насоса; 14 — Шарикоподшипниковая опора; 15 — Крышка; 17 — Пробка; 18 — Пробка.

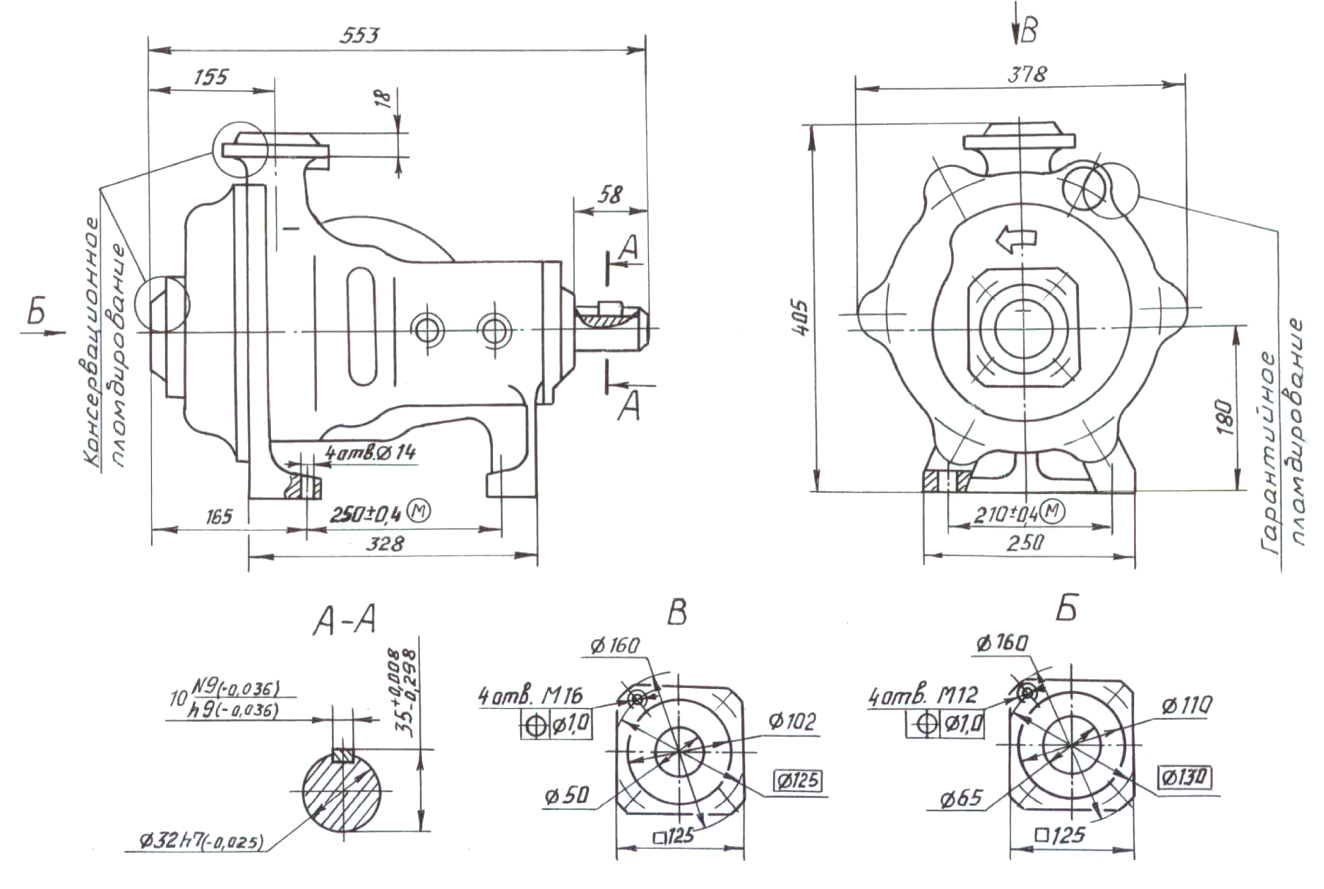

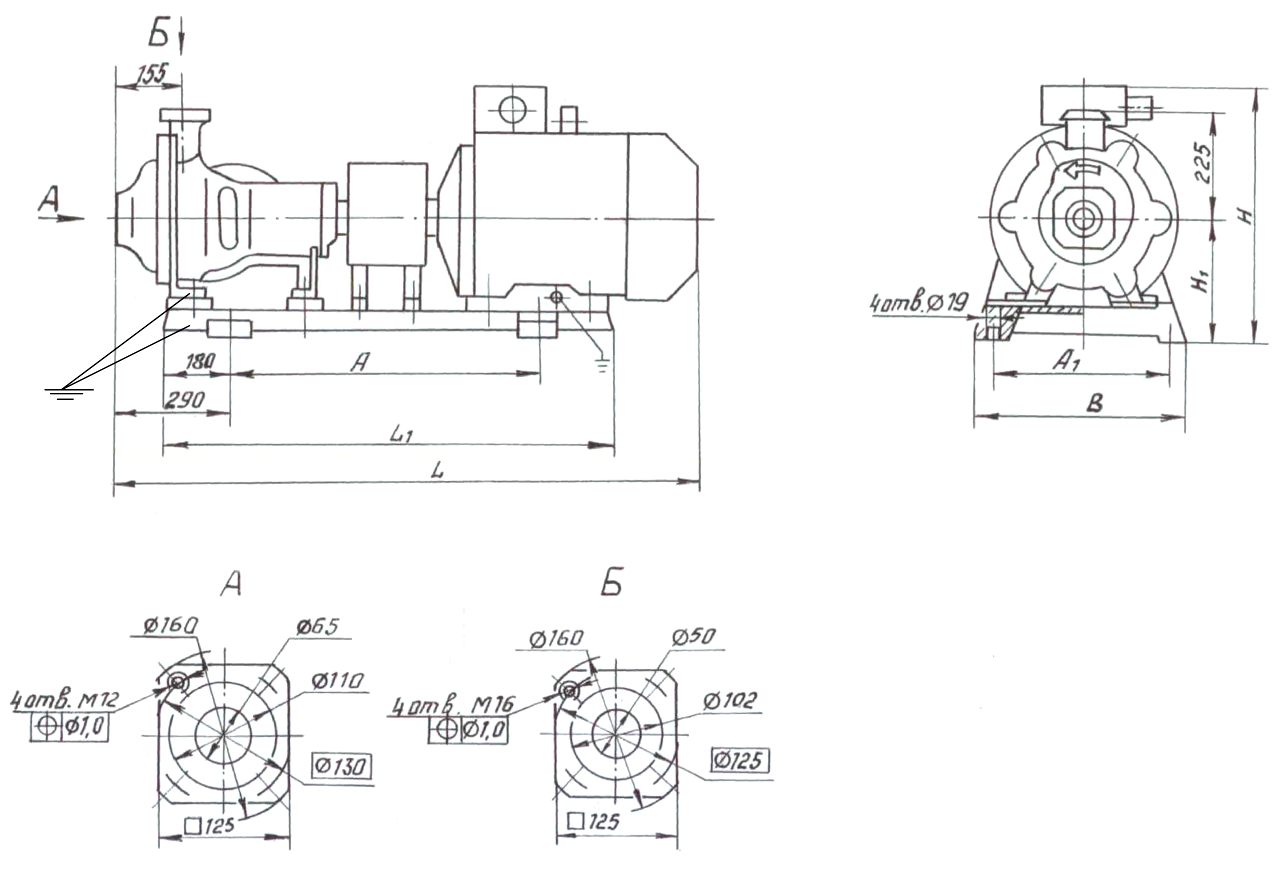

Габаритные и присоединительные размеры

Типоразмер

агрегата

Электродвигатель

Размеры, мм

Масса,

кг

типоразмер

N,

кВт

Частота вращения, с-1 (об/мин)

L

L1

В

Н

Н1

А

А1

ЦВК4/112

АИР160М2

18,5

50

(3000)

1205

970

400

500

160

600±2,8 М

336±2,8 М

220,0

5А160М2

1260

500

245,0

ВА160М2

1230

615

270,0

АИМР160М2

1290

590

270,0

ЦВК4/112 ЦВК5/125

АИР180Э2

22,0

1190

370

515

180

320±2,8 М

265,0

A180S2

1205

500

252,0

BA180S2

1205

575

285,0

АИМР180Э2

1260

610

325,0

ЦВК5/125

ЦВК6.3/160

АИР180М2

30,0

1240

515

285,0

А180М2

1265

500

275,0

ВА180М2

1265

575

305,0

АИМР180М2

1305

610

345,0

ЦВК6.3/160

4AMH180S2

37,0

1140

475

275,0

5А200М2

1295

1000

406

560

200

640±2,8 М

360±2,8 М

345,0

А200М2

1365

550

340,0

ВА200М2

1325

635

415,0
