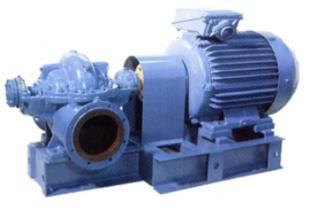

Насос Д двухстороннего входа

Цена: от 98 117 руб.
Контакты:
+7 (343) 271-33-99
+7 (343) 271-33-99
e-mail: info@sd-t.ru

Насосы типа Д – центробежные насосы двустороннего входа, горизонтальные одноступенчатые с полуспиральным подводом жидкости к рабочему колесу, подачей до 1900 м3;/ч, напором до 130 м.

Область применения

  • для перекачивания воды на насосных станциях городского, промышленного и сельского водоснабжения,
  • для осушения и орошения земельных угодий.

Перекачиваемые среды:

  • вода и жидкости, сходные с водой по вязкости (до 36 сСт) и химической активности;
  • температура перекачиваемых сред — до 358К (до +85°С);
  • абразивные включения:
  • микротвердость частиц — до 6,5 ГПа (650 кГс/мм2);
  • содержание по массе — не более 0,05%;
  • размер частиц — не более 0,2 мм.

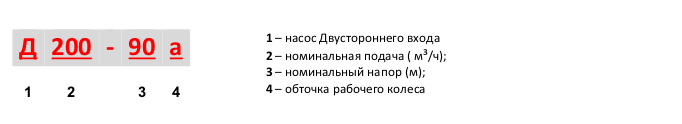

Условные обозначения / маркировка насоса

например, 1Д 200-90а, где







Материалы исполнения проточной части насосов:

  • рабочее колесо — чугун СЧ20 или СЧ25,
  • вал — Сталь 45.

Уплотнение вала насосов: сальниковое — с гидравлическим затвором.

Допускаемая вакуумметрическая высота всасывания — от 2,5 м до 6,5 м.



Климатическое исполнение и категория размещения — УХЛ4

(в закрытом помещении при температуре окружающего воздуха от +1°С до +55°С).



Условия эксплуатации насосов типов Д, 1Д:

  • условия перекачивания среды — стационарные;
  • насос может работать как с разрежением, так и с подпором на входе.



Устройство и принцип работы насоса типа Д

  1. Агрегат состоит из насоса и приводного двигателя, установленных на общей фундаментной раме и соединенных между собой при помощи упругой втулочно-пальцевой муфты.
  2. Насос типа Д — центробежный двустороннего входа, горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа, со спиральным отводом и сальниковым уплотнением вала. Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости.
  3. Корпус и крышка насоса представляют собой чугунную отливку, которая имеет разъем в горизонтальной плоскости, проходящей через ось ротора. Всасывающий и нагнетательный патрубки насоса расположены в нижней половине корпуса, благодаря чему возможна разборка насоса без отсоединения трубопроводов и снятия двигателя.
  4. Крышка корпуса продолжает конфигурацию каналов корпуса. В верхней части крышки корпуса предусмотрено отверстие М16×1,5, закрытое пробкой для присоединения вакуумного насоса или подключения системы вакууммирования, а также для выпуска воздуха при заполнении насоса «самотеком».
  5. Для предотвращения протечек жидкости по валу в корпусе насоса устанавливается сальниковое уплотнение. Гидравлический затвор сальника (для насосов 1Д) обеспечивается посредством подвода жидкости к кольцу сальника по каналу, выполненному в крышке насоса. При необходимости обеспечения охлаждения и затвора подвод жидкости к сальнику производить от постороннего источника.
  6. В корпусе насоса установлены уплотняющие кольца 4, защищающие корпус и крышку корпуса от износа и уменьшающие перетекание жидкости из напорной полости во всасывающую.
  7. Рабочее колесо — двустороннего входа, что определяет устойчивую работу насоса, так как осевая сила уравновешивается двусторонним входом жидкости в рабочее колесо.
  8. Ротор насоса 5 приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Опорами ротора (рис. 2) служат радиальные подшипники 3 и 18, установленные в стаканах подшипников в корпус насоса.
  9. Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны привода. По просьбе потребителя возможно изготовление насоса с правым вращением ротора (по часовой стрелке).
  10. В корпусе на патрубках имеются два отверстия М16×1,5-6Н, закрытые пробками, для слива остатков жидкости при остановке насоса на длительное время. Для отвода утечек по валу в сальниковых ваннах выполнены два отверстия М24×2. Все отверстия в корпусе и крышке корпуса, кроме двух отверстий в сальниковых ваннах, заглушаются пробками.



Возможные неисправности

№ п/п

Внешнее проявление неисправности

Вероятная причина

Метод устранения



1

Насос не подает жидкость.

а) стрелки приборов

сильно колеблются.

б) мановакуумметр

показывает разрежение выше требуемого.

- насос не залит или недостаточно залит жидкостью;

- происходит подсос воздуха в местах соединения во всасывающем трубопроводе или через сальник;

- велика высота всасывания;

- закрыта задвижка на всасывающем трубопроводе.

- залить насос и трубопровод жидкостью;

- привести сопротивление

всасывающей линии в соответствие с характеристикой насоса;

- устранить неплотность

соединений, обеспечить

нормальную работу сальника;

- открыть задвижку.



2

Подача меньше требуемой по характеристике

-обратное вращение вала;

-низкая частота вращения;

-велико сопротивление всасывающего или напорного трубопровода;

-происходит подсос воздуха в местах соединения во всасывающем трубопроводе или через сальник;

-высота всасывания превышает допустимую при заданной температуре;

-засорены всасывающий трубопровод и насос;

-сильный износ уплотняющего кольца.

-переключить фазы электродвигателя;

-параметры энергопитания

довести до номинального;

-привести сопротивление

всасывающей или напорной линии в соответствие с

характеристикой насоса;

-устранить неплотность соединений, обеспечить

нормальную работу сальника;

-уменьшить допустимую

высоту всасывания;

-очистить трубопровод и насос

-заменить уплотняющие кольца.



3

«Горит» сальник

- износилась набивка сальника;

- слишком затянуты гайки крышки сальника;

- в сальник не поступает затворная и охлаждающая жидкость.

- заменить набивку сальника;

- ослабить затяжку гаек

крышки сальника;

- подать в сальник затворную и охлаждающую жидкость.



4

Температура нагрева

подшипников превышает температуру помещения более чем на 40…50°С

- недостаточно смазки;

- нарушена соосность валов;

- загрязнена смазка;

- износ подшипников.

- добавить смазки;

- отцентровать валы насоса и

двигателя;

- сменить смазку;

- заменить подшипники.



5

Завышена потребляемая мощность,

двигатель нагревается

- неправильная сборка насосов, вал не проворачивается вручную;

- в насос попал песок или другие абразивные вещества;

- насос работает за пределами рабочего интервала подач.

- отрегулировать торцовые зазоры рабочего колеса, устранить перекосы;

- разобрать насос и прочистить его;

- уменьшить подачу.



6

Ненормальный шум

внутри насоса (в насосе происходит явление кавитации)

- велика подача;

- велико сопротивление

на всасывании;

- высокая температура

перекачиваемой жидкости.

- уменьшить подачу;

- уменьшить сопротивление

во всасывающем трубопроводе;

- снизить температуру жидкости или уменьшить высоту всасывания.

7

Повышенная вибрация насоса

- нарушена соосность

насоса и двигателя;

- насос не закреплен на раме.

- произвести центрирование

валов;

-закрепить насос на раме.



Преимущества насосов типов Д, 1Д:

  • Имеют хорошую всасывающую способность.
  • Вал этих насосов разгружен от осевых гидравлических сил за счет раздвоения общего потока на входе в насос и симметричности конструкции рабочего колеса.
  • Рабочее колесо с двусторонним подводом жидкости обладает по сравнению с колесом одностороннего подвода (при одинаковых значениях напора, подачи и частоты вращения) существенно лучшими кавитационными качествами.



Ограничения применения

  • не допускается эксплуатация насосов во взрывоопасных и пожароопасных помещениях;
  • не допускается эксплуатация на объектах, расположенных в жилой зоне, без шумоизоляции;
  • не допускается перекачка горючих и легковоспламеняющихся жидкостей.

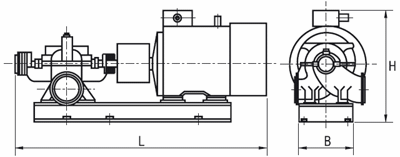

Габаритный чертёж насосов типа Д



Таблица габаритных размеров насосов типа Д

Марка насоса Тип двигателя Габаритные размеры, мм Масса агрегата, кг
L B H
Д160-112 5АМ250М2 УЗ, Т2 1760 640 905 877
Д160-112а 5АМ250S2УЗ, Т2 1730 640 905 847
Д160-112б 5А225М2 УЗ, Т2 1630 640 830 693
Д200-36 5А200М4 УЗ, Т2 1600 800 845 557
Д200-36а АИР180М4 УЗ, Т2 1515 800 830 557
Д200-36б АИР180S4 УЗ, Т2 1465 800 830 534
Д320-50 5АМ250S4УЗ, Т2 1775 970 990 955
Д320-50а 5А225М4 УЗ, Т2 1705 970 910 805
Д320-50б 5А200L4 УЗ, Т2 1650 970 920 745
1Д200-90 5АМ250М2 УЗ, Т2 1740 545 840 770
5АМН250S2 УЗ 1710 545 805 750
1Д200-90а 5АМ250S2 УЗ, Т2 1710 545 840 740
1Д200-90б 5А225М2 УЗ, Т2 1555 530 745 500
1Д250-125 5АМ315S2УЗ, Т2 1932 895 985 1287
5АН280А2УЗ, Т3 1628 665 965 1042
1Д250-125а 5АМ280М2УЗ, Т2 1852 620 880 1080
1Д315-50 5АМ250S2 УЗ, Т2 1707 600 890 788
1Д315-50а 5А225М2 УЗ, Т2 1607 600 805 650
1Д315-50б 5А200L2 УЗ, Т2 1553 600 785 554
1Д315-71 5АМН250М2 УЗ 1737 600 890 843
5АМ280S2 УЗ, Т2 1852 620 890 1045
1Д315-71а 5АМ250М2 УЗ, Т2 1737 600 890 818
1Д500-63 5АМ315S4 УЗ, Т2 2445 770 1065 1850
5АН280В4 УЗ, Т3 2040 770 1205 1445
1Д500-63а А280М4 УЗ, Т2 2290 770 965 1360
5АН280А4 УЗ, Т3 2040 770 1205 1400
5АМ280S4 УЗ, Т2 2265 770 1000 1455
5АМН250М4 УЗ 2120 770 1000 1175
1Д500-63б 5АМ250-М4 УЗ, Т2 2120 770 1000 1150
1Д630-90 ДАЗО4-400ХК4 У1 2930 1210 1520 3034
5АМ315 S6 УЗ, Т2 2345 1000 1115 1750
1Д630-90а 5АМ315-М4 УЗ, Т2 2445 1000 1115 1945
1Д630-90б 4АМН280М4УЗ 2160 1000 1095 1447
1Д630-125 А4-400ХК-4М УЗ 2705 1320 1650 3095
1Д630-125а 5АН355-А4 УЗ, Т3 2330 910 1725 2395
ДАЗО4-400ХК-4М У1 2930 1320 1620 3360
1Д630-125б 5АН315-В4 УЗ, Т3 2195 900 1245 2080
ДАВ-250-4 УЗ 2575 1140 1195 2570
1Д800-56 5АМ315-М4 УЗ, Т3 2595 880 1115 1970
5АМ315-А4 УЗ, Т3 2195 880 1165 1710
1Д800-56а 5АН280-А4 УЗ, Т3 2040 880 1130 1505
А280-М4 УЗ, Т2  2325 880 1045 1485
1Д800-56б 5АНМ250-М4УЗ           2270 880 1045 1310
1Д1250-63 ДАЗО4-400ХК-4М У1 2970 1320 1640 3385
5АН280-В6 УЗ, Т3 2080 950 1195 1742
1Д1250-63а 5АН315-В4 УЗ, Т3 2235 950 1225 2070
1Д1250-63б 5АМ315-М4 УЗ, Т2 2635 950 1175 2235
5АН315-А4 УЗ, Т3 2235 950 1225 1980
1Д1250-125 ДАЗО4-450Х-4М У1 3255 1420 1835 4830
1Д1250-125а А4-400Х-4М УЗ 2980 1320 1700 4015
ДАЗО4-400Y-4М У1 3305 1320 1670 4540
1Д1250-125б А4-400ХК-4М УЗ 2980 1320 1700 3875
5АН355-В4 УЗ, Т3 2605 1200 1345 3300
1Д1600-90 ДАЗО4-450Х-4М У1 3255 1420 1835 4830
1Д1600-90а А4-400Х-4М УЗ 2980 1320 1700 3665
5АН355-В4 УЗ, Т3 2605 1200 1345 2950
1Д1600-90б 5АН355-А4 УЗ, Т3 2605 1200 1345 2790
ДАЗО4-400ХК-4М У1 3205 1320 1670 3785
Д 2000-21-2 АИР355S6 УЗ 2895 1350 1260 3050
Д 2000-21а-2 АИР355М6 УЗ 2830 1350 1260 3010
Д 2000-216-2 АИР355S6 УЗ 2760 1350 1260 2770
Д 2000-100-2 СД2-85/57-6УХЛ4 3822 1550 1405 5730
А4450У6УЗ 3762 1550 1770 5420
СДН-14-49-6УЗ 4420 1550 1555 8880
Д 2000-100а-2 СД2-85/45-6УХЛ4 3702 1550 1405 5220
А4450Х6УЗ 3655 1550 1770 5090
А4-85/54-6УЗ 3880 1550 1770 5600
Д 2000-100б-2 СД2-85/45-6УХЛ4 3702 1550 1405 5210
А4450Х6УЗ 3655 1550 1770 5080
А4-85/54-6УЗ 3880 1550 1770 5590
Д 2500-62-2 А4450Х6УЗ 3460 1670 1810 5930
СД2-85/45-6УХЛ4 3500 1670 1420 5730
А4-85/54-6УЗ 3680 1670 1810 5440
А4-400Х8УЗ 3410 1670 1750 5304
