Нефтяные насосы

Описание и назначение нефтяных насосов

Нефтяные насосы предназначены для переработки (перекачивания) нефти, нефтепродуктов, сжиженных углеводородов и жидкостей, сходных по физическим и химическим свойствам с нефтью и нефтепродуктами. Насосы типа НК, НПС, типа ЦН, шнековые насосы типа УОДН, топливные типа АСВН, АСЦЛ, винтовые мазутные насосы, центробежные нефтяные типа НДв, типа ЦН - насосы для всех типов работ связанных с перекачкой нефтепродуктов, представленные в этой категории

Основные особенности большинства конструкций подобных насосов – высокое допустимое давление на входе, высокая (до +200…+400 оС) температура перекачиваемой жидкости, взрывозащищенный двигатель. По назначению можно выделить несколько подгрупп: общего применения, нефтепромысловые, магистральные, технологические.

  • Насосы НК нефтяные

Центробежные, горизонтальные, консольные, одноступенчатые предназначены  для перекачивания нефтепродуктов с плотностью до 1 т/м³ и вязкостью до 0,01 см²/сек. Температура перекачиваемой жидкости нефтяным насосом типа НК от 273 до 353К (от 0 до 80°С) и от 273 до 473К (от 0 до +200°С).

Применение насосов НК:

  1. предприятия нефтегазодобывающей и нефтеперерабатывающей промышленности
  2. в системах подачи топлива ТЭЦ;
  3. крупных котельных и газонаполнительных станций;
  4. предприятиях, занимающихся распределением или использованием нефтепродуктов в условиях пожаро- и взрывоопасных производств.

Нефтяные насосы типа НК выпускаются с температурным интервалом применения по перекачиваемой жидкости от 10°С  до 400°С.

Наибольшее допускаемое давление на входе в нефтяной  насос типа НК 0,68 МПа (7 кгс/см²); уплотнение вала нефтяного насоса типа НК - двойное торцовое или двойное сальниковое; материал деталей проточной части нефтяного насоса типа НК - серый чугун.

  • Насосы УОДН оседиагональные

Насосные установки УОДН — высокопроизводительные насосные агрегаты, предназначенные для перекачивания:

  1. темных (нефть, мазут, масла) и светлых (бензин, дизтопливо) нефтепродуктов;
  2. загрязненных нефтеостатков из емкостей, цистерн, резервуаров;
  3. морской, пресной, минеральной воды;
  4. осадков сточных вод и промстоков, солевых и глиняных растворов, с высоким содержанием твердых частиц;
  5. химически активных жидкостей.

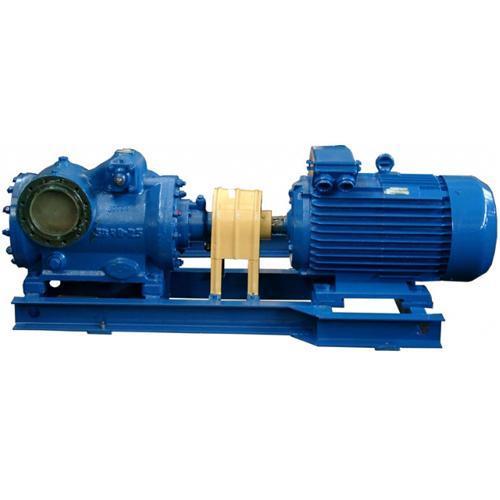

  • Насосы А1 3В трехвинтовые

Насосы типа А1 3В — трехвинтовые горизонтальные насосы, с односторонним подводом жидкости, с подшипниками скольжения, расположенными в зоне перекачиваемой жидкости.

Перекачиваемая среда: нефтепродукты вязкостью от 3 до 760 сСт с температурой до +80 С
(некоторые модели возможно изготовить с рабочим диапазоном до +150С по заказу).

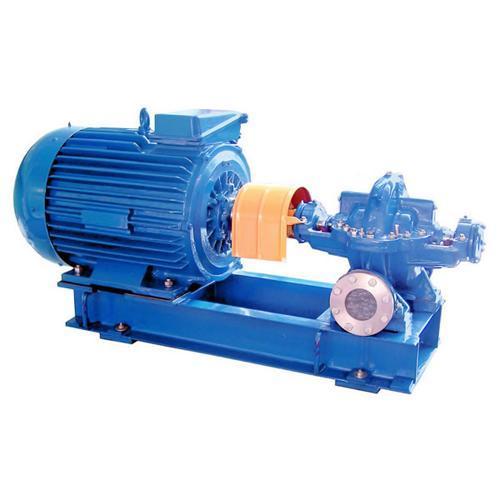

  • Насосы ЦН центробежные спиральные нефтяные

Насос типа ЦН – центробежный горизонтальный спирального типа, двухступенчатый (ЦН 400-210 — четырехступенчатый), с рабочими колесами одностороннего входа, с сальниковыми уплотнениями, с подшипниками качения, с приводом от электродвигателя или дизельного двигателя (ЦН 400-105).

Перекачиваемая среда: вода и жидкость, имеющие сходные с водой свойства по вязкости и химической активности, с температурой до 373 К (100 °С) с максимальной массовой концентрацией твердых частиц О,05% и размером до 0,2 мм.

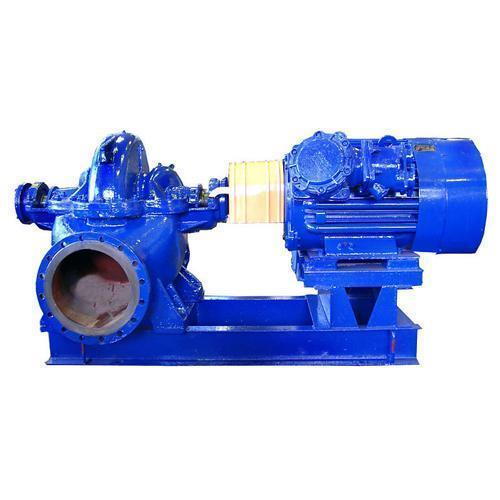

  • Насосы НД центробежные нефтяные

Насосы типа НД — одноплунжерные с регулированием подачи вручную при остановленном насосе.

Перекачиваемая среда: незагрязненные механическими примесями нефтепродуктов и вода с примесями нефтепродуктов. Содержание твердых включений в перекачиваемых средах не более 0,2% по массе и размером не более 0,2мм.

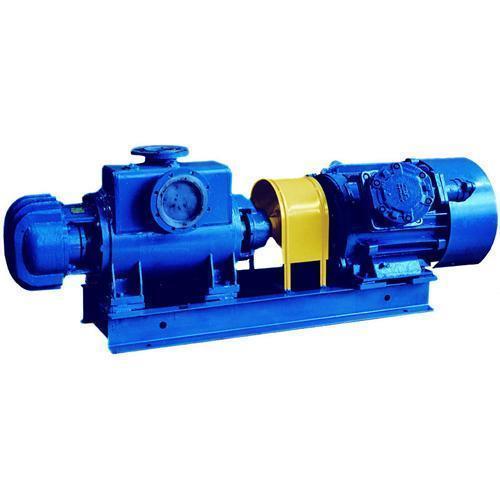

  • Насосы А1 2ВГ, А2 2ВГ, А3 2ВГ, А5 2ВГ двухвинтовые мазутные



Насосы типа А1 2ВГ, А2 2ВГ, А3 2ВГ, А52ВГ — насосы с одинарным торцовым уплотнением и материалом прочной части из конструкционной стали.

Перекачиваемая жидкость: мазут и другие вязкие жидкости с содержанием мех. примесей до 1%, температурой до 80°С (по требованию заказчика до 150°С) и вязкостью до 1500 сСт.

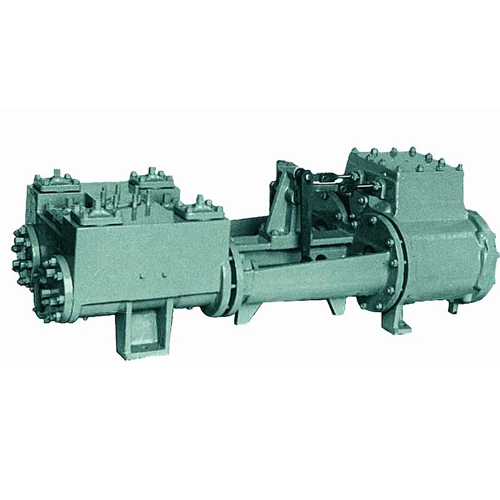

  • Насосы ПДВ, ПДГ паровые поршневые

Насосы типа ПДВ, ПДГ — паровые поршневые предназначены для работы как на насыщенном, так и на перегретом паре с температурой до 573 К (до 300 °С) в стационарных и транспортных условиях.

Перекачиваемая среда: нефть и нефтепродукты, сжиженные углеводородные газы, пресная и морская вода и другие жидкости, сходные с указанными по плотности, вязкости и химической активности с температурой до 673 К (до 400 °С) в зависимости от исполнения насоса. Максимальная массовая концентрация твердых частиц в перекачиваемой среде не должна быть более 0,2%, а максимальный размер твердых частиц — 0,2 мм.

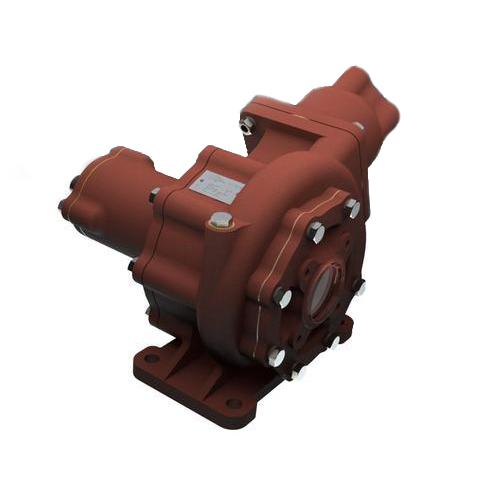

  • Насосы АСВН, АСЦЛ бензиновые

АСЦЛ (СЦЛ), АСЦН — горизонтальные центробежно-вихревые двухступенчатые самовсасывающие насосы

​Перекачиваемая среда: жидкость чистая без механических примесей: бензин, керосин, дизельное топливо, пищевые продукты (вода, спирт и т.п.), растворители, кислоты, а также другие жидкости вязкостью не более 2х 10-6 м2/с, в которых стоек алюминий АЛ-4 или АК-9ч. Температура перекачиваемой жидкости от -40° С до +50° С и плотность не более р=1000 кг/м3.
