Насосы ГНОМ дренажные с рубашкой охлаждения

Насосы типа ГНОМ с рубашкой охлаждения (р/о) — дренажные.

Перекачиваемся среда: предназначены для перекачивания загрязненных жидкостей с частицами до 5 мм и объемной концентрацией до 10% при температуре жидкости до +60°С.

Условные обозначения: например, ГНОМ 53-10Т, где

ГНОМ – тип электронасоса;

53 – номинальная подача (м?/ч);

10 – номинальный напор (м);

Т – температура перекачиваемой воды до +60°С.



Отличительной особенностью этих насосов является наличие рубашки охлаждения, которая окружает электродвигатель насоса.
Это позволяет насосу работать неполностью погруженным в жидкость без риска перегрева (смотрите рисунок устройства насоса).
Вода поступает через нижние всасывающие отверстия, затем проходит через центробежное колесо и выбрасывается в промежуток между кожухом насоса и электродвигателем.

Таким образом, даже частично погружённый в воду насос при работе всегда полностью охлаждается перекачиваемой жидкостью.
Минимальный уровень откачки насоса составляет 70…150 мм в зависимости от модели насоса.

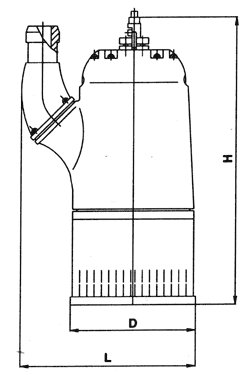

Габаритный чертёж насосов типа ГНОМ

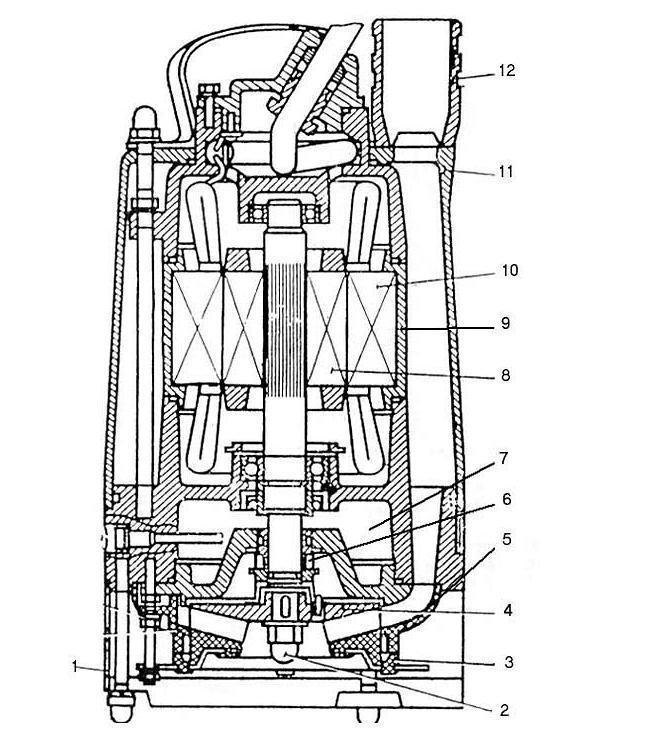

1 — приемная сетка, 2 — гайка рабочего колеса, 3 — установочно-подвижной диск, 4 — рабочее колесо, 5 — направляющий аппарат, 6 — узел уплотнений, 7 — картер масляный, 8 — ротор, 9 — гильза, 10 — статор, 11 — рубашка, 12 — напорный патрубок.

Таблица габаритных размеров насосов типа ГНОМ

Типоразмер насосного агрегата

Габаритные и присоединительные размеры насосного агрегата, мм
L D H Dy Dy1
ГНОМ 10-10 280 210 450 50 40
ГНОМ 16-16 240 236 500 64 50
ГНОМ 25-20 330 260 600 77 65
ГНОМ 40-25Т 327 260 600 77 65
ГНОМ 53-10Т 295 260 600 77 65
ГНОМ 100-25 530 385 820 102 90
ГНОМ 100-25В2Т3 255 240 720 64 50
ГНОМ 150-30 540 385 900 102 90
