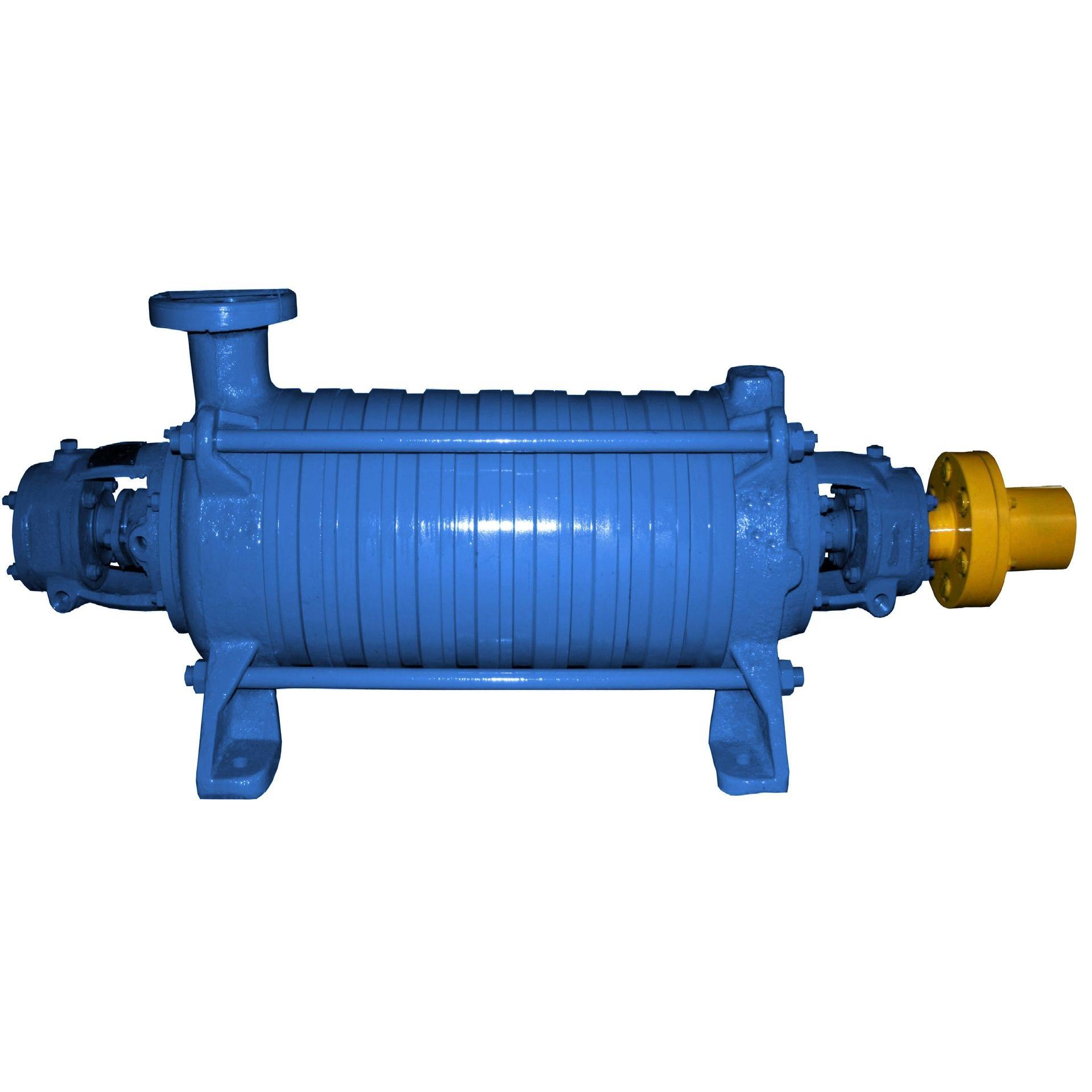

Насосы ЦНС 60 многоступенчатые

Цена: от 37 700 руб.
Контакты:
+7 (343) 271-33-99
+7 (343) 271-33-99
e-mail: info@sd-t.ru

Насосы типа ЦНС 60 - многоступенчатые, предназначены для перекачивания воды, а также других не взрывоопасных жидкостей, сходных с водой по вязкости и химической активности, содержащих твердые включения в количестве не боле 0,1% по объему и размерам частиц на более 0,2 мм. Температура перекачиваемой воды для насосов типа ЦНС до плюс 45С, а для насосов ЦНСГ от +45С до 105С.

Условные обозначения: например, ЦНС 60-280, где

ЦНС — центробежный насос секционный;
60 — подача (м3/час);
280 — напор (м).



Принцип работы

  1. Работа насоса основана на взаимодействии лопаток вращающегося рабочего колеса и перекачиваемой жидкости.
  2. Вращаясь, рабочее колесо сообщает круговое движение жидкости, находящейся между лопатками. Вследствие возникающей центробежной силы жидкость от центра колеса перемещается к внешнему выходу, а освободившееся пространство вновь заполняется жидкостью, поступающей из всасывающей трубы под действием создаваемого разрежения.
  3. Выйдя из рабочего колеса первой секции, жидкость поступает в каналы направляющего аппарата и затем во второе рабочее колесо с давлением, созданным в первой секции, откуда — в третье рабочее колесо с увеличенным давлением, созданным во второй секции и т.д.
  4. Вышедшая из последнего рабочего колеса жидкость через направляющий аппарат поступает в крышку нагнетания и из нее в нагнетательный трубопровод.



Габаритный чертёж насосов типа ЦНС

Характеристики насосов

Название агрегата

Номин. подача,
м³/ч

Номин. напор,
м

Рабочая зона

Кавит. запас,
м

Электродвигатель

Габаритные размеры
агрегата, мм

Диаметр
патрубков, мм

Масса насоса,
кг

Масса агрегата,
кг

подача, м³/ч

напор, м

марка

кВт

об/мин

L

B

H

вход

выход

ЦНС(г) 60-66

60

66

48…80

50…72

4,5

АИР 180S2

22

3000

1510

520

680

100

80

226

445

ЦНС(г) 60-99

60

99

48…80

73…108

4,5

АИР 180М2

30

3000

1640

520

680

100

80

263

490

ЦНС(г) 60-132

60

132

48…80

100…145

4,5

АИР 200L2

45

3000

1820

520

690

100

80

309

655

ЦНС(г) 60-165

60

165

48…80

123…180

4,5

АИР 225М2

55

3000

1960

520

730

100

80

345

750

ЦНС(г) 60-198

60

198

48…80

150…215

4,5

АИР 225М2

55

3000

2040

520

730

100

80

381

785

ЦНС(г) 60-231

60

231

48…80

175…252

4,5

АИР 250S2

75

3000

2220

545

810

100

80

420

955

ЦНС(г) 60-264

60

264

48…80

190…287

4,5

АИР 250S2

75

3000

2300

545

810

100

80

462

990

ЦНС(г) 60-297

60

297

48…80

225…325

4,5

АИР 250S2

75

3000

2380

545

810

100

80

499

1190

ЦНС(г) 60-330

60

330

48…80

250…360

4,5

АИР 250М2

90

3000

2460

545

790

100

80

546

1250

60

330

48…80

250…360

4,5

АИР 280S2

110

3000

2630

880

930

100

80

680

1440
