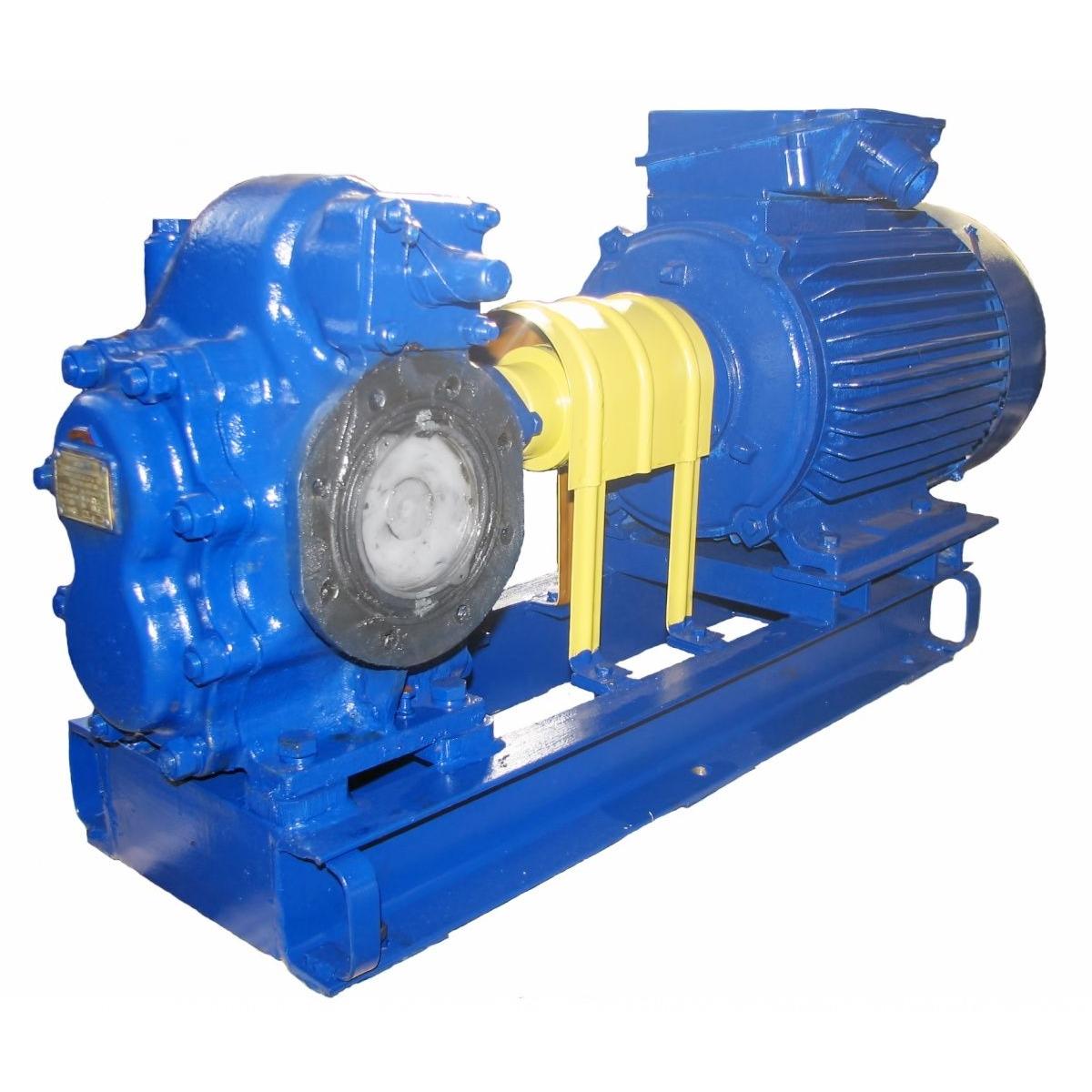

Насосы типа НМШ – насосы шестеренные.

Перекачиваемая среда: нефтепродукты, обладающие смазывающей способностью без механических примесей, не вызывающие коррозию рабочих органов насоса (масла, мазут, нефть) температурой до 343 К(70°С) и дизельное топливо температурой до 313 К (40 °С).

Область применения

  • в нефте- и горнодобывающей промышленности;
  • на трубопроводах, транспортных терминалах;
  • на нефтеперерабатывающих, нефтехимических, лакокрасочных, асфальтобетонных предприятиях;
  • в металлургии, теплоэнергетике, машино- и судостроении, на морском и речном флоте;
  • при строительстве сооружений и дорог;
  • в фармацевтической, пищевой промышленности и др.

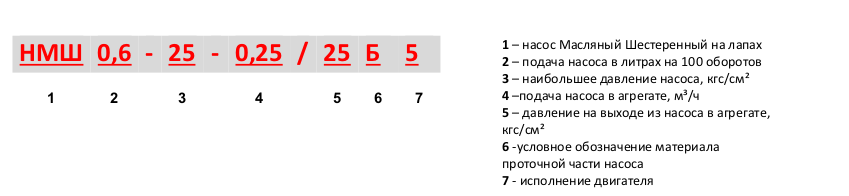

Условные обозначения: например, НМШ 0,6-25-0,25/25Ю-3, где



Ю — условное обозначение материала проточной части насосабез обозначения — чугун;



Б - бронза, Ю - алюминий и его сплавы, К — нержавеющая сталь, 3 — исполнение двигателя (морское).

С 2017 года применяется новая маркировка насосв. К окончанию добавился «хвост»
Расшифровка на примере НМШ 2-40-1,6/16-ТВ3-Р1-Ф-Е У2
-«ТВ1» — тип уплотнения и его производитель (цифра): «Т» — одинарное торцевое уплотнение, «ТВ» — одинарное торцевое уплотнение с вспомогательным уплотнением, «ТД» — двойное торцевое уплотнение,
«ТТ» — двойное торцевое уплотнение по схеме «тандем», «С» — сальниковое уплотнение
«1» — ГМС Лмивгидромаш, «2» — Burgman, «3» — Унихимтек, «4» — ТРЭМ Инжиниринг, «5» — Герметика, «6» — John Crane, «7» — Аессил, «8" — НПК «МегаТехКом».
-«Р1»- метериал РТИ: «Р1" — резина 3826,«Р2» — резина ИРП-1314, «Р3» — резина СБ-26, «Р4» — другие марки резины
— «Ф» — материал подшипников скольжения: «Б1» — бронза О5Ц5С5, «Б2» — бронза О5С25, «Ф» — алюминий с металлофторопластовым вкладышем, «Гр» — материал на основе углеграфита, «Ю» — спав В96Ц1Т1.
— «Е» — взрывобезопасное исполнение
— «У» — климатическое исполнение по ГОСТ 15150-69
— «2» — категория размещения по ГОСТ 15150-69

Новое окончание насосов в стандартном исполнении:
— до +70С: ТВ3-Р1-Ф
— до +150С: ТВ3-Р2-Б1
— до +250С: ТВ1-Р3-Гр





Товары
Фото Наименование Цена
Фланцы к Ш80 (комплект с крепежом и прокладками) 9 200 руб.
В корзину
Фланцы к Ш40 (комплект с крепежом и прокладками) 10 000 руб.
В корзину
Фланцы к НМШ 8/25 (с внутр. резьбой) 4 800 руб.
В корзину
Фланцы к НМШ 5/25 (с внутр. резьбой) 4 600 руб.
В корзину
Фланцы к НМШ 2/40 (с внутр. резьбой) 4 400 руб.
В корзину
Насос Ш 80/2,5-30/6Б Насос Ш 80/2,5-30/6Б 625 800 руб.
В корзину
Насос Ш 80/2,5-30/6 Насос Ш 80/2,5-30/6 415 800 руб.
В корзину
Насос НМШ 32/10-18/6Б Насос НМШ 32/10-18/6Б 400 400 руб.
В корзину
Насос НМШ 32/10-18/6 б/д, б/р 7,5 кВт Насос НМШ 32/10-18/6 б/д, б/р 7,5 кВт
Насос НМШ12/25Б-10/10Б Насос НМШ12/25Б-10/10Б 331 800 руб.
В корзину
Насос НМШ12/25-10/4 с 5,5 кВт Насос НМШ12/25-10/4 с 5,5 кВт 212 200 руб.
В корзину
Насос НМШ12/25-10/10 с 11 кВт Насос НМШ12/25-10/10 с 11 кВт 230 200 руб.
В корзину
Насос Ш 80-2,5-37,5/2,5 Б с 15 кВт Насос Ш 80-2,5-37,5/2,5 Б с 15 кВт 520 400 руб.
В корзину
Насос Ш 80-2,5-37,5/2,5 Б с 11 кВт Насос Ш 80-2,5-37,5/2,5 Б с 11 кВт 508 000 руб.
В корзину
Насос Ш 80-2,5-35-37,5/2,5 Б б/д, б/р Насос Ш 80-2,5-35-37,5/2,5 Б б/д, б/р
Насос Ш 80-2,5-37,5/2,5 с 11 кВт Насос Ш 80-2,5-37,5/2,5 с 11 кВт 296 000 руб.
В корзину
Насос Ш 80-2,5-37,5/2,5 б/д, б/р Насос Ш 80-2,5-37,5/2,5 б/д, б/р
Насос Ш 40-4-19,5/6 с 7,5 кВт Насос Ш 40-4-19,5/6 с 7,5 кВт 268 000 руб.
В корзину
Насос Ш 40-4-19,5/4 с 7,5 кВт Насос Ш 40-4-19,5/4 с 7,5 кВт 151 800 руб.
В корзину
Насос Ш 40-4-19,5/4 с 5,5 кВт Насос Ш 40-4-19,5/4 с 5,5 кВт 149 600 руб.
В корзину
Насос Ш 40-4-19,5/4 с 5,5 кВт (взр.) Насос Ш 40-4-19,5/4 с 5,5 кВт (взр.) 220 600 руб.
В корзину
Насос Ш 40-4-19,5/4 б/д, б/р Насос Ш 40-4-19,5/4 б/д, б/р 119 000 руб.
В корзину
Насос НМШ 8-25-6,3/25 с 7,5 кВт Насос НМШ 8-25-6,3/25 с 7,5 кВт 119 000 руб.
В корзину
Насос Ш 40-4-19,5/4 с 5,5 кВт (Ливны) Насос Ш 40-4-19,5/4 с 5,5 кВт (Ливны) 182 800 руб.
В корзину
Насос Ш 40-4-19,5/4 б/д, б/р (Ливны) Насос Ш 40-4-19,5/4 б/д, б/р (Ливны)
Насос НМШ 8-25-6,3/25 с 5,5 кВт Насос НМШ 8-25-6,3/25 с 5,5 кВт 111 800 руб.
В корзину
Насос НМШ 8-25-6,3/25 б/д, б/р Насос НМШ 8-25-6,3/25 б/д, б/р 87 400 руб.
В корзину
Насос НМШ 8-25-6,3/10 Б с 4 кВт Насос НМШ 8-25-6,3/10 Б с 4 кВт 172 000 руб.
В корзину
Насос НМШ 8-25-6,3/10 с 5,5 кВт Насос НМШ 8-25-6,3/10 с 5,5 кВт 111 800 руб.
В корзину
Насос НМШ 8-25-6,3/10 с 4 кВт Насос НМШ 8-25-6,3/10 с 4 кВт 104 200 руб.
В корзину
Насос НМШ 8-25-6,3/10 б/д, б/р Насос НМШ 8-25-6,3/10 б/д, б/р 87 400 руб.
В корзину
Насос НМШ 8-25-6,3/2,5 Б с 2,2 кВт Насос НМШ 8-25-6,3/2,5 Б с 2,2 кВт 141 400 руб.
В корзину
Насос НМШ 8-25-6,3/2,5 с 2,2 кВт Насос НМШ 8-25-6,3/2,5 с 2,2 кВт 80 200 руб.
В корзину
Насос НМШ 8-25-6,3/2,5 Б с 1,5 кВт Насос НМШ 8-25-6,3/2,5 Б с 1,5 кВт 138 800 руб.
В корзину
Насос НМШ 8-25-6,3/2,5 Б б/д, б/р Насос НМШ 8-25-6,3/2,5 Б б/д, б/р 123 600 руб.
В корзину
Насос НМШ 8-25-6,3/2,5 с 1,5 кВт Насос НМШ 8-25-6,3/2,5 с 1,5 кВт 76 200 руб.
В корзину
Насос НМШ 8-25-6,3/2,5 б/д, б/р Насос НМШ 8-25-6,3/2,5 б/д, б/р 66 200 руб.
В корзину
Насос НМШ 5-25-4,0/25 с 5,5 кВт Насос НМШ 5-25-4,0/25 с 5,5 кВт 109 400 руб.
В корзину
Насос НМШ 5-25-4,0/25 с 4,0 кВт Насос НМШ 5-25-4,0/25 с 4,0 кВт 101 400 руб.
В корзину
Насос НМШ 5-25-4,0/25 б/д, б/р Насос НМШ 5-25-4,0/25 б/д, б/р 84 800 руб.
В корзину
Насос НМШ 5-25-4,0/10 с 3 кВт Насос НМШ 5-25-4,0/10 с 3 кВт 82 200 руб.
В корзину
Насос НМШ 5-25-4,0/10 б/д, б/р Насос НМШ 5-25-4,0/10 б/д, б/р 65 000 руб.
В корзину
Насос НМШ 5-25-4,0/4Б Насос НМШ 5-25-4,0/4Б
Насос НМШ 5-25-4,0/4Б б/д, б/р Насос НМШ 5-25-4,0/4Б б/д, б/р 125 000 руб.
В корзину
Насос НМШ 5-25-4,0/4 с 2,2 кВт Насос НМШ 5-25-4,0/4 с 2,2 кВт 77 200 руб.
В корзину
Насос НМШ 5-25-4,0/4 с 1,5 кВт Насос НМШ 5-25-4,0/4 с 1,5 кВт 75 000 руб.
В корзину
Насос НМШ 5-25-4,0/4 б/д, б/р Насос НМШ 5-25-4,0/4 б/д, б/р 65 000 руб.
В корзину
Насос НМШ 5-25-2,5/6 с 2,2 кВт х 1000 об/мин Насос НМШ 5-25-2,5/6 с 2,2 кВт х 1000 об/мин 81 600 руб.
В корзину
Насос НМШ 5-25-2,5/6 с 1,5 кВт х 1000 об/мин Насос НМШ 5-25-2,5/6 с 1,5 кВт х 1000 об/мин 78 800 руб.
В корзину
Насос НМШ 5-25-2,5/6 б/д, б/р Насос НМШ 5-25-2,5/6 б/д, б/р 65 000 руб.
В корзину
Насос НМШ 2-40-1,6/16 Б с 2,2 кВт Насос НМШ 2-40-1,6/16 Б с 2,2 кВт 132 000 руб.
В корзину

Конструкция:

Объемные шестеренные насосы, обладающие самовсасывающей способностью. Роль рабочего органа выполняют шестерни. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления (атмосферного и на всасывании насоса) заполняет полости между зубьями, перемещается в сторону нагнетания и вытесняется в нагнетательный патрубок.

Климатическое исполнение и категория размещения — УЗ, Т2, Т5



Допускаемая вакуумметрическая высота всасывания — 5 м (при вязкости перекачиваемой жидкости до 0,75 см2/с).



Особенности эксплуатации

  1. При эксплуатации насоса его обслуживание сводится, в основном, к наблюдению за показаниями контрольно-измерительных приборов: манометра, мановакуумметра, электроизмерительных приборов и за работой торцового уплотнения.
  2. Показания приборов должны соответствовать нормальному режиму работы агрегата.
  3. Стрелки измерительных приборов при исправном состоянии насоса и трубопроводов имеют плавные колебания. Резкое колебание стрелок приборов свидетельствуют о неполадках внутри насоса или о нарушении герметичности всасывающей линии.
  4. При работе агрегата допускается течь через торцовое уплотнение в виде отдельных капель до 10∙10-6м3/ч (0,01 л/ч).
  5. Период длительной остановки следует использовать для проведения предупредительного ремонта, а также для устранения неисправностей, замеченных во время работы.
  6. Остальные требования безопасности, не оговоренные в настоящем руководстве по эксплуатации должны соответствовать ГОСТ Р 52743-2007.
  7. При перекачивании жидкостей с температурой более 70°С (343 К) необходимо принять меры для защиты персонала от ожога (изоляция, экран, ограждение или др.)



Возможные неисправности и способы их устранения

№ п/п

Внешнее проявление неисправности

Вероятная причина

Метод устранения

1.

Насос не подает жидкость.

1. Насос не залит перекачиваемой жидкостью.

2. Во всасывающую полость насоса проникает воздух.

1. Залить жидкость в насос и всасывающий трубопровод.

2. Проверить герметичность всасывающей линии и фланцевых соединений.

Устранить дефекты.

2.

Пульсирующая подача перекачиваемой жидкости.

Стрелка манометра резко колеблется.

1. На всасывающей линии имеются неплотности, воздух проникает  во всасывающую полость насоса.

2. Неправильно отрегулирован предохранительный клапан.

Рабочее давление больше давления перепуска.

3. Насос перекачивает жидкость большей вязкости.

Показания мановакуумметра больше 5м.

1. Уменьшите высоту всасывания.

2. Проверить герметичность всасывающей линии и устранить дефекты.

3. Отрегулировать предохранительный клапан.

4. Уменьшить вязкость жидкости путем ее подогрева.

3.

Наблюдается течь жидкости через торцовое уплотнение (более 10·10-6м3/ч).

1. Вывинтить болты.

2. Резиновые кольца имеют износ выше допустимого.

3. Между трущимися поверхностями подпятника и пяты попали абразивные частицы.

Произошел задир трущихся поверхностей.

1. Завинтить болты.

2. Заменить резиновые кольца.

3. Разобрать торцовое уплотнение и притереть трущиеся поверхности подпятника и пяты или заменить их.

4.

Нагрев торцового уплотнения свыше 70ºС.

1. Засорены перепускные каналы от внутренней полости 5.торцового уплотнения к разгрузочному клапану.

2. Заклинило шариковый клапан.

1. Разобрать насос, прочистить каналы.

2. Разобрать шариковый клапан, устранить причины заклинивания.

5.

Повышенная вибрация насоса.

Нарушена соосность валов насоса и электродвигателя.

Величина радиального смещения и перекоса осей валов насоса и электродвигателя более предусмотренного.

Произвести центровку валов насоса и электродвигателя.

6.

Потребляемая мощность насоса выше нормы.

1. Завышено давление насоса.

2. Насос перекачивает жидкость большей вязкости.

1. Уменьшить давление.

2. Уменьшить вязкость жидкости путем ее подогрева.



Преимущества насосов типа НМШ

  • высокая производительность, постоянная подача даже при износе ротора;
  • возможность перекачивать слабо- и высоковязкие продукты;
  • перенастройка для работы с материалами разной вязкости осевой регулировкой ротора;
  • возможность модернизации заменой деталей (осевых уплотнений, крышки, корпуса, кожуха);
  • безопасность, долговечность (срок службы до 15 лет), удобство обслуживания, относительно невысокая цена насосов

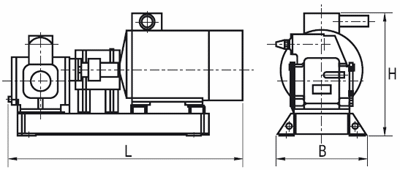

Габаритный чертёж насосов типа НМШ



Таблица габаритных размеров насосов типа НМШ

Марка насоса Габаритные размеры, мм Масса агрег., кг
L B H
НМШ 2-40-1,6/16-1 614 277 290 78
НМШ 2-40-1,6/16-5 540 277 290 44
НМШ 2-40-1,6/16-10 580 302 312 50
НМШ 2-40-1,6/16-15 580 302 312 57
НМШ 5-25-2,5/6-1 786 320 440 112,5
НМШ 5-25-2,5/6-5 583 277 300 51,2
НМШ 5-25-2,5/6-10 638 302 440 66,7
НМШ 5-25-2,5/6-15 638 302 440 68,8
НМШ 5-25-4/4,0-1 567 277 290 81
НМШ 5-25-4/4,0-5 567 277 290 46,7
НМШ 5-25-4/4,0-10 583 277 312 51
НМШ 5-25-4/4,0-15 642 277 430 81
НМШ 5-25-4/10-1 760 302 440 87
НМШ 5-25-4/10-5 615 302 312 58,8
НМШ 5-25-4/25-1 835 320 470 123,5
НМШ 5-25-4/25-5 705 320 365 89
НМШ 8-25-6,3/2,5-1 666 277 430 82
НМШ 8-25-6,3/2,5-5 592 277 290 47,7
НМШ 8-25-6,3/2,5-10 608 277 290 52
НМШ 8-25-6,3/2,5-15 642 302 312 60
НМШ 8-25-6,3/10-1 795 320 440 112,5
НМШ 8-25-6,3/10-5 675 320 330 66,7
НМШ 8-25-6,3/25-1 832 320 535 162,5
НМШ 8-25-6,3/25-5 760 320 415 95
НМШ 32-10-18/6-1 895 480 581 192
НМШ 32-10-18/6-5 820 328 456 152
НМШ 32-10-18/10-1 820 328 456 152
НМШ 32-10-18/10-5 895 480 581 192
Ш 40-4-19,5/4-1 927 505 581 206
Ш 40-4-19,5/4-11 962 505 581 216
Ш 40-4-19,5/4-21 1002 525 545 233
Ш 40-4-19,5/4 -31 1037 525 545 245
Ш 40-4-19,5/4-5 852 340 456 150
Ш 40-4-19,5/4-10 902 340 456 175
Ш 80-2,5-37,5/2,5-1 1115 380 665 335
Ш 80-2,5-37,5/2,5-II 1155 380 665 362
Ш 80-2,5-37,5/2,5-21 1080 495 682 310
Ш 80-2,5-37,5/2,5-31 1140 495 682 338
Ш 80-2,5-37,5/2,5-5 1037 380 575 250
Ш 80-2,5-37,5/2,5-10 1087 380 575 275
