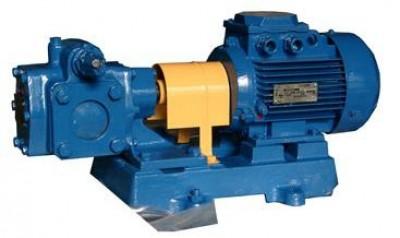

Насосы НМШ шестеренные из алюминия

Цена: от 18 354 руб.
Контакты:
+7 (343) 361-89-99
e-mail: info@sd-t.ru



























Насосы типа НМШ – насосы шестеренные.

Перекачиваемая среда: нефтепродукты, обладающие смазывающей способностью без механических примесей, не вызывающие коррозию рабочих органов насоса (масла, мазут, нефть) температурой до 343 К(70°С) и дизельное топливо температурой до 313 К (40 °С).

Условные обозначения: например, НМШ 0,6-25-0,25/25Ю-3, где

НМШ - насос маслянный шестеренный на лапах;

0,6 — подача насоса в литрах на 100 оборотов;

25 — наибольшое давление насоса, кгс/см²;

0,25 - подача насоса в агрегате, м³/ч;

25 - давление на выходе из насоса в агрегате, кгс/см²;

Ю — условное обозначение материала проточной части насосабез обозначения — чугун;

Б - бронза, Ю - алюминий и его сплавы, К — нержавеющая сталь, 3 — исполнение двигателя (морское).



Товары
Фото Наименование Цена
Насос НМШ 2-16Ю б/д, б/р Насос НМШ 2-16Ю б/д, б/р
Насос НМШ 2-16Ю с 1,5 кВт Насос НМШ 2-16Ю с 1,5 кВт
Насос НМШ 2-25Ю б/д, б/р Насос НМШ 2-25Ю б/д, б/р
Насос НМШ 2-25Ю с 2,2 кВт Насос НМШ 2-25Ю с 2,2 кВт
Насос НМШ 2-40Ю б/д, б/р Насос НМШ 2-40Ю б/д, б/р
Насос НМШ 2-40Ю с 3,0 кВт Насос НМШ 2-40Ю с 3,0 кВт
Насос НМШ 5-10Ю (НМШ5/25-2,5/6-Ю) б/д, б/р, под 2,2х1000 Насос НМШ 5-10Ю (НМШ5/25-2,5/6-Ю) б/д, б/р, под 2,2х1000
Насос НМШ 5-10Ю (НМШ5/25-2,5/6-Ю) с 2,2х1000 Насос НМШ 5-10Ю (НМШ5/25-2,5/6-Ю) с 2,2х1000

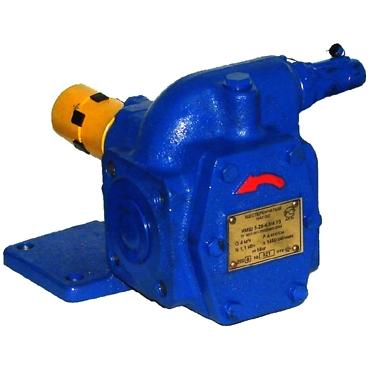

Насос НМШ 5-6,3Ю б/д, б/р Насос НМШ 5-6,3Ю б/д, б/р 55 800 руб.
В корзину
Насос НМШ 5-6,3Ю с 1,5 кВт Насос НМШ 5-6,3Ю с 1,5 кВт 71 600 руб.
В корзину
Насос НМШ 5-6,3Ю б/д, б/р до +150С Насос НМШ 5-6,3Ю б/д, б/р до +150С
Насос НМШ 5-10Ю (НМШ5/25-4,0/6-Ю) б/д, б/р, под 2,2х1500 Насос НМШ 5-10Ю (НМШ5/25-4,0/6-Ю) б/д, б/р, под 2,2х1500 55 800 руб.
В корзину
Насос НМШ 5-10Ю (НМШ5/25-4,0/6-Ю) с 2,2х1500 Насос НМШ 5-10Ю (НМШ5/25-4,0/6-Ю) с 2,2х1500 74 400 руб.
В корзину
Насос НМШ 5-16Ю б/д, б/р Насос НМШ 5-16Ю б/д, б/р 55 800 руб.
В корзину
Насос НМШ 5-16Ю с 3 кВт Насос НМШ 5-16Ю с 3 кВт 77 000 руб.
В корзину
Насос НМШ 5-25Ю б/д, б/р Насос НМШ 5-25Ю б/д, б/р
Насос НМШ 5-25Ю с 4 кВт Насос НМШ 5-25Ю с 4 кВт
Насос НМШ 5-40Ю с 5,5 кВт Насос НМШ 5-40Ю с 5,5 кВт 87 200 руб.
В корзину
Насос НМШ 5-40Ю б/д, б/р Насос НМШ 5-40Ю б/д, б/р 55 800 руб.
В корзину
Насос НМШ 8-4,0Ю б/д, б/р Насос НМШ 8-4,0Ю б/д, б/р 57 000 руб.
В корзину
Насос НМШ 8-4,0Ю с 1,5 кВт Насос НМШ 8-4,0Ю с 1,5 кВт 75 200 руб.
В корзину
Насос НМШ 8-6,3Ю б/д, б/р Насос НМШ 8-6,3Ю б/д, б/р
Насос НМШ 8-6,3Ю с 2,2 кВт Насос НМШ 8-6,3Ю с 2,2 кВт
Насос НМШ 8-10Ю б/д, б/р Насос НМШ 8-10Ю б/д, б/р 57 000 руб.
В корзину
Насос НМШ 8-10Ю с 3 кВт Насос НМШ 8-10Ю с 3 кВт 81 200 руб.
В корзину
Насос НМШ 8-16Ю б/д, б/р Насос НМШ 8-16Ю б/д, б/р 57 000 руб.
В корзину
Насос НМШ 8-16Ю б/д, б/р до +150С Насос НМШ 8-16Ю б/д, б/р до +150С

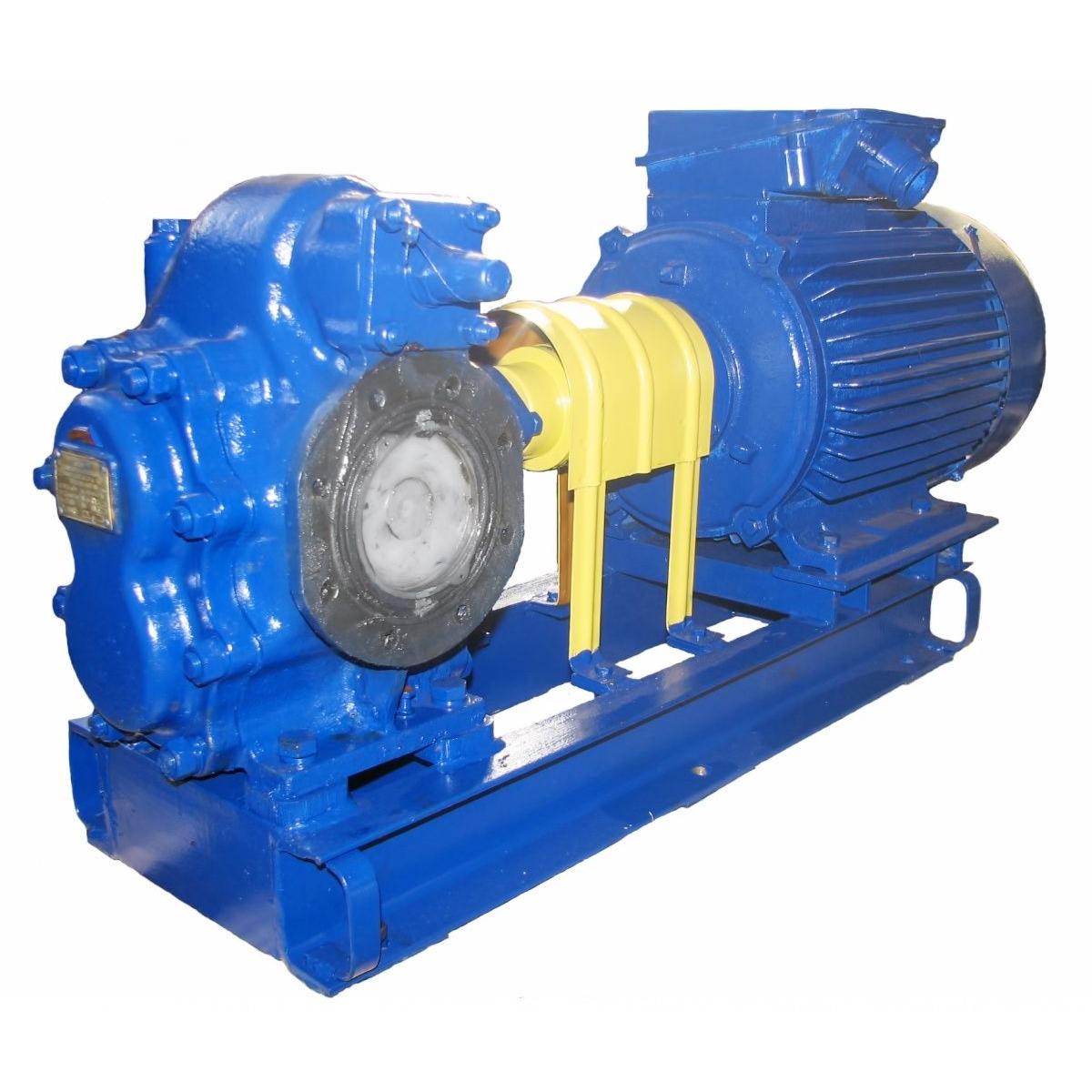

Насос НМШ 8-16Ю с 4 кВт Насос НМШ 8-16Ю с 4 кВт 83 200 руб.
В корзину
Насос НМШ 8-25Ю б/д, б/р Насос НМШ 8-25Ю б/д, б/р
Насос НМШ 8-25Ю с 5,5 кВт Насос НМШ 8-25Ю с 5,5 кВт
Насос НМШ 8-40Ю б/д, б/р Насос НМШ 8-40Ю б/д, б/р
Насос НМШ 8-40Ю с 7,5 кВт Насос НМШ 8-40Ю с 7,5 кВт

Конструкция:
Роль рабочего органа в этих насосах выполняют шестерни. Проточная часть выполняется из чугуна, бронзы (Б), алюминия (Ю) в зависимости от состава перекачиваемой жидкости.

Область применения: применяются в системах подачи топлива и нефтяных продуктов, а также для подачи мазута в котельных установках.



Габаритный чертёж насосов типа НМШ



Таблица габаритных размеров насосов типа НМШ

Марка насоса Габаритные размеры, мм Масса агрег., кг
L B H
НМШ 2-40-1,6/16-1 614 277 290 78
НМШ 2-40-1,6/16-5 540 277 290 44
НМШ 2-40-1,6/16-10 580 302 312 50
НМШ 2-40-1,6/16-15 580 302 312 57
НМШ 5-25-2,5/6-1 786 320 440 112,5
НМШ 5-25-2,5/6-5 583 277 300 51,2
НМШ 5-25-2,5/6-10 638 302 440 66,7
НМШ 5-25-2,5/6-15 638 302 440 68,8
НМШ 5-25-4/4,0-1 567 277 290 81
НМШ 5-25-4/4,0-5 567 277 290 46,7
НМШ 5-25-4/4,0-10 583 277 312 51
НМШ 5-25-4/4,0-15 642 277 430 81
НМШ 5-25-4/10-1 760 302 440 87
НМШ 5-25-4/10-5 615 302 312 58,8
НМШ 5-25-4/25-1 835 320 470 123,5
НМШ 5-25-4/25-5 705 320 365 89
НМШ 8-25-6,3/2,5-1 666 277 430 82
НМШ 8-25-6,3/2,5-5 592 277 290 47,7
НМШ 8-25-6,3/2,5-10 608 277 290 52
НМШ 8-25-6,3/2,5-15 642 302 312 60
НМШ 8-25-6,3/10-1 795 320 440 112,5
НМШ 8-25-6,3/10-5 675 320 330 66,7
НМШ 8-25-6,3/25-1 832 320 535 162,5
НМШ 8-25-6,3/25-5 760 320 415 95
