Масляные насосы

Описание и назначение масляных насосов

Масляные насосы являются важными компонентами гидравлических систем разнообразных механизмов и машин. С их помощью рабочую жидкость (минеральное масло) нагнетают в гидравлические системы различного рода машин (трактора, сельхоз- и дорожные машины, автомобили) и приводов управления вспомогательными орудиями (навесные, прицепные, полунавесные). Они находят также широкое применение в механизме рулевого управления транспортных средств.

Масляный насос предназначен для создания давления в системе смазки, и тем самым обеспечить смазку движущихся частей двигателя внутреннего сгорания. В системе смазки с сухим картером масляный насос дополнительно выполняет функцию перекачки масла из картера двигателя в масляный бак.

Масляный насос приводится в действие от коленчатого вала или распределительного вала с помощью приводного вала.

Виды шестеренных насосов

По характеру управления масляные насосы разделяются на нерегулируемые и регулируемые. Нерегулируемые насосы поддерживают постоянное давление в системе смазки с помощью редукционного клапана. В регулируемых насосах постоянное давление поддерживается путем изменения производительности насоса.

Так же, в зависимости от конструкции различают масляные насосы шестеренного и роторного типа.

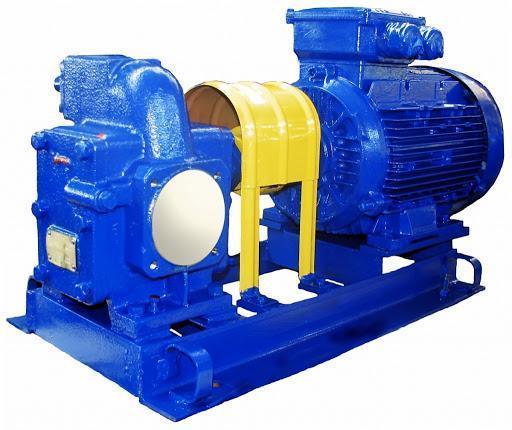

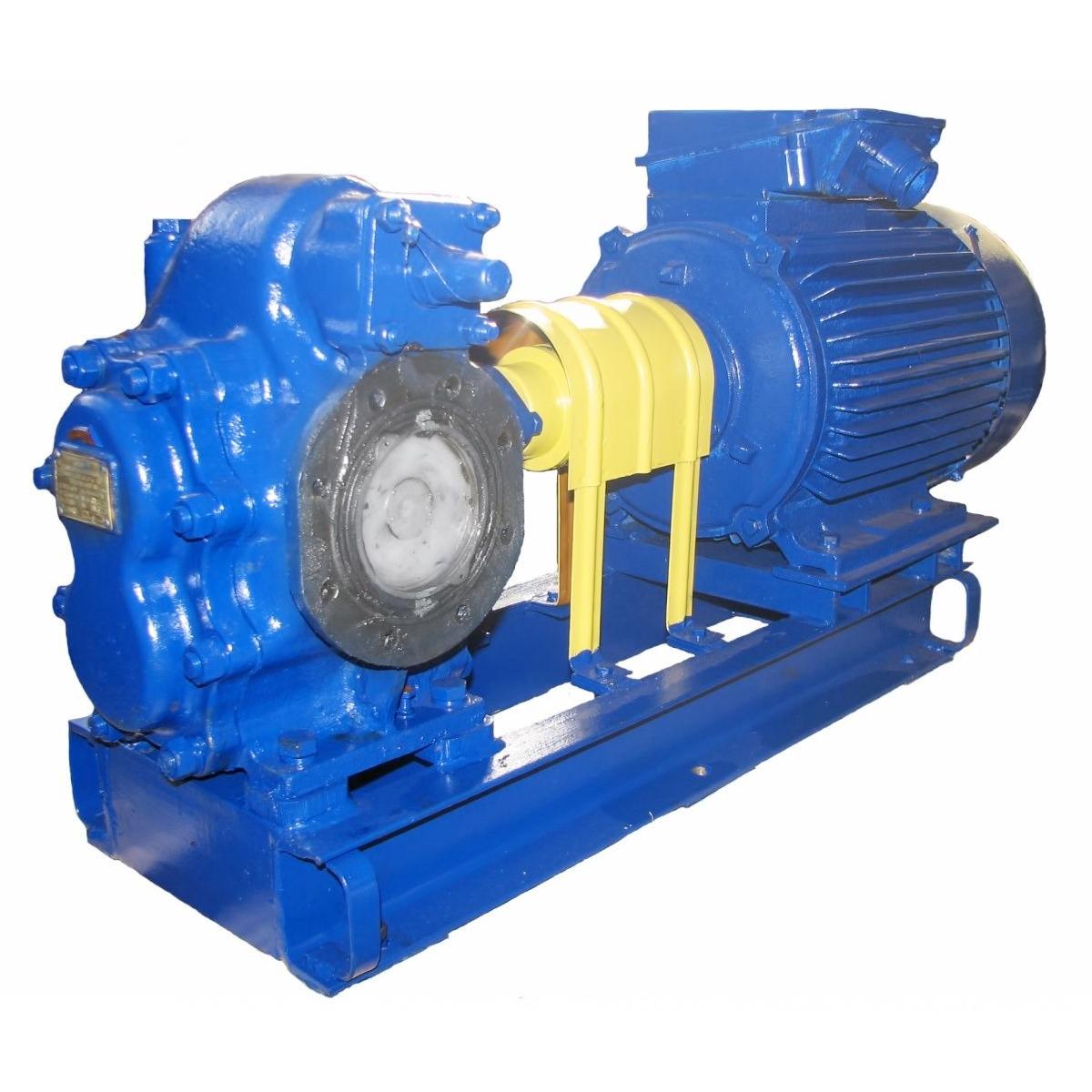

Масляный насос шестеренного типа представляет собой две шестерни – ведущую и ведомую, размещенные в корпусе. Масло в насос поступает через всасывающий канал, захватывается шестернями и нагнетается в систему через нагнетательный канал. Производительность шестеренного насоса пропорциональна частоте вращения коленчатого вала. При превышении давления нагнетаемого масла определенной величины срабатывает редукционный клапан и перепускает часть масла во всасывающую полость или непосредственно в картер двигателя.

Существуют два вида конструкций шестеренных насосов:

  1. шестеренный насос с наружным зацеплением (шестерня около шестерни);
  2. шестеренный насос с внутренним зацеплением (шестерня в шестерне).

При равной производительности шестеренный насос с внутренним зацеплением имеет меньшие габаритные размеры. Масляные насосы шестеренного типа являются нерегулируемыми.

Масляный насос роторного типа объединяет два ротора – внутренний (ведущий) и внешний (ведомый), которые помещены в корпус. Масло всасывается в насос, захватывается лопастями роторов и нагнетается в систему. Также как в шестерном насосе, при необходимости срабатывает редукционный клапан. Указанную конструкцию имеет нерегулируемый роторный насос.

Более совершенной конструкцией является регулируемый масляный насос роторного типа, который обеспечивает постоянное давление во всем диапазоне частоты вращения коленчатого вала.

Для реализации функции регулирования давления в конструкцию роторного насоса добавлен подвижный статор с регулировочной пружиной. Регулирование производится путем изменения объема полости между ведущим и ведомым роторами за счет поворота статора.

Применение регулируемого масляного насоса позволяет снизить величину отбираемой мощности от двигателя (в среднем на 30%), износ масла благодаря меньшей оборачиваемости, вспенивание масла.
