Насосы КМ консольно-моноблочные

Цена: от 10 950 руб.
Контакты:
+7 (343) 271-33-99
+7 (343) 271-33-99
e-mail: info@sd-t.ru

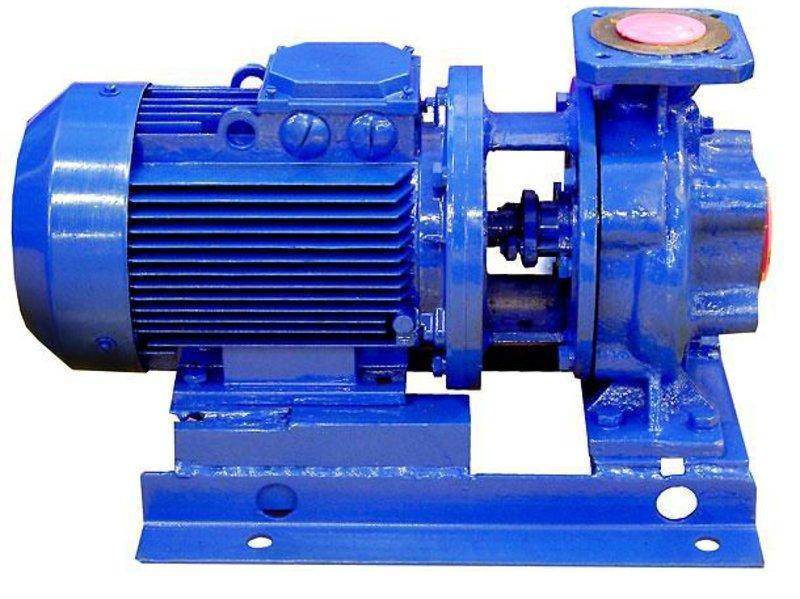

Насосы типа КМ — моноблочные насосы с односторонним подводом жидкости к рабочему колесу закрытого типа, рабочее колесо насажено непосредственно на удлиненный конец вала специального асинхронного электродвигателя.



Область применения:

  • На насосных станциях городского, промышленного и сельского водоснабжения — для осушения, ирригации и орошения земельных угодий, для перекачивания воды и нейтральных жидкостей;
  • В топливораздаточных системах автозаправочных станций (АЗС).



Перекачиваемые среды

  • Пресная вода (питьевая и техническая);
  • Невзрывоопасные жидкости сходные с водой по плотности, вязкости (до 36 сСт) и химической активности; с рН от 6 до 9%.

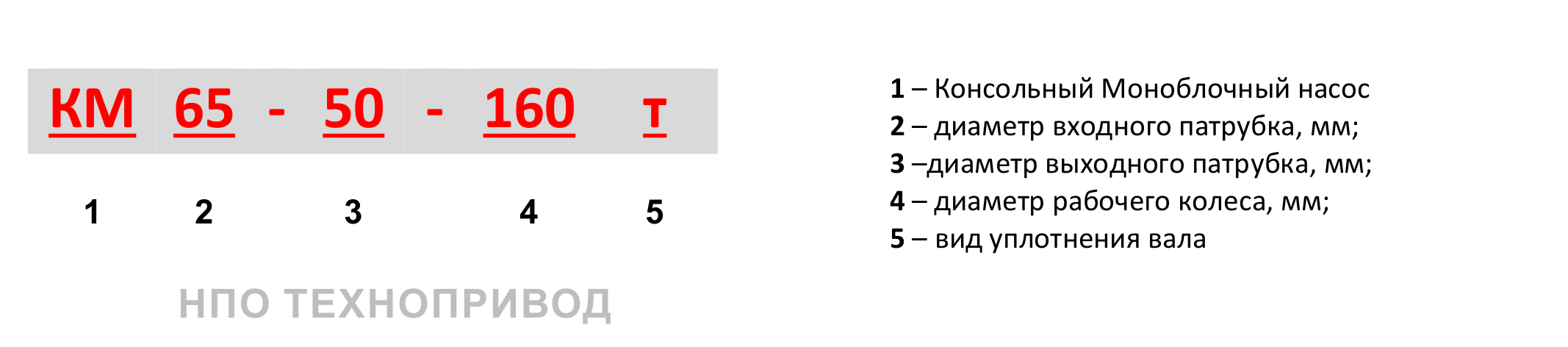

Условные обозначения / маркировка насоса типа КМ

например, КМ 50-32-125, где



Климатическое исполнение и категория размещения для насосов КМ — У3.1.

Уплотнение вала — сальник с мягкой набивкой или одинарное торцовое уплотнение.

Температура перекачиваемых сред:

  • При торцовом уплотнении вала — от 273К до 388К (от 0°С до + 105°С);
  • При одинарном сальниковом уплотнении вала — от 273К до 358К (от 0°С до + 85.С).



Материалы исполнения узлов проточной части насосов:

  • Корпус, рабочее колесо — чугун марки СЧ20 или чугун марки СЧ25,
  • Вал насоса — Сталь 35-ЗГП.



Преимущества насоса типа КМ

  1. Компактные габариты;
  2. Простая конструкция с меньшим количеством деталей (В сравнении с насосами типа К);
  3. Не нужна центровка электродвигателя и насоса;
  4. Экономичность.
  5. Низкое потребление электроэнергии (За счет отсутствия потерь в подшипниках и муфтах)



Возможные неисправности и способы их устранения

№ п/п

Внешнее проявление неисправности

Вероятная причина

Метод устранения



1.





Утечка перекачиваемой жидкости

Неисправность торцового уплотнения

Разобрать насос, убедится в целостности колец, прокладок, пружин.
В случае неисправности- заменить.



2.

Повышенный шум и вибрация насоса.

Биение рабочего колеса.

Затянуть болт крепления рабочего колеса, если биение есть, то снять рабочее колесо и проверить посадочное отверстие колеса на вал.



3.

Насос не обеспечивает необходимый напор и подачу.

Подсос воздуха через прокладку на всасывающем патрубке.

Затянуть детали крепежа на всасывающем патрубке или заменить прокладку.





Транспортирование и хранение

  • Электронасосы могут транспортироваться любым закрытым видом транспорта.

Условия транспортирования и хранения электронасоса:

  • - в части воздействия климатических факторов внешней среды – 4(Ж2) ГОСТ 15150-69 (навесы в макроклиматических районах с умеренным и холодным климатом в условно чистой атмосфере),
  • -в части воздействия механических факторов – С ГОСТ 23170-78 (перевозка различными видами транспорта).
  • Срок хранения – 2 года в условиях — 4(Ж2) ГОСТ 15150-69.

При хранении электронасоса свыше 2-х лет (по истечении срока действия консервации) следует произвести анализ состояния консервации и, при необходимости, произвести переконсервацию.



Ограничения применения:

  • Не допускается перекачка горючих и легковоспламеняющихся жидкостей
  • Не допускается установка насоса в жилых зданиях;
  • Не допускается использование насоса в пожароопасных и взрывоопасных производствах.

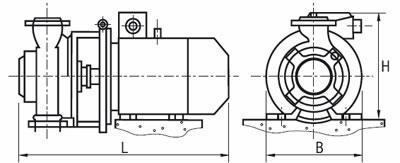

Габаритный чертёж насосов типа КМ


Таблица габаритных размеров насосов типа КМ50 — КМ150

Марка насоса Габаритные размеры, мм Масса, кг
L B H
КМ50-32-125 500 140 230 47
КМ 65-50-160 550 160 272 62
КМ 65-50-125 578 190 272 75
КМ 80-65-160 635 212 435 105
КМ 80-50-200 790 212 420 185
КМ 100-80-160 790 212 420 185
КМ 100-65-200 865 250 460 260
КМ 150-125-250 895 315 705 265



Таблица габаритных размеров насосов типа КМ40 — КМ125

Марка насоса Габаритные размеры, мм Масса, кг
L B H
КМ40-25-160/2-5 448 320 320 40
КМ 40-25-160б/2-5 428 320 320 35
КМ 40-25-180/2-5 467 290 345 53
КМ 40-25-180а/2-5 486 290 345 36
КМ 40-25-200/4-5 455 230 392 36
КМ 50-32-125/2-5 488 210 273 38
КМ 50-32-125а/2-5 463 210 373 36
КМ 50-32-200/2-5 515 320 360 60
КМ 50-32-200а/2-5 485 320 360 51
КМ 65-50-125/2-5 490 270 370 42
КМ 65-50-160/2-5 571 320 330 55
КМ 65-50-160а/2-5 564 320 330 45
КМ 65-50-160б/2-5 485 320 330 41
КМ 80-50-200д/4-5 531 230 437 85
КМ 80-50-200/4-5 526 230 437 84
КМ 80-50-200а/4-5 526 230 437 102
КМ 80-50-200б/4-5 496 230 437 102
КМ 80-65-160/2-5 603 334 362 82
КМ 80-65-160а/2-5 603 304 362 82
КМ 80-65-160б/2-5 595 304 362 82
КМ 80-50-200/2-5 755 384 455 194
КМ 80-50-200а/2-5 660 346 402 130
КМ 80-50-200б/2-5 660 346 402 130
КМ 125-80-200/4-5 648 324 447 110
КМ 125-80-200а/4-5 570 294 420 100
КМ 100-65-200/2-5 830 409 485 226
КМ 100-65-200а/2-5 784 384 455 205
КМ 100-65-200б/2-5 754 384 455 170
КМ 100-65-200в/2-5 770 409 495 210
КМ 100-80-160/2-5 740 384 455 182
КМ 100-80-160а/2-5 645 346 402 140
КМ 100-80-160б/2-5 590 320 382 110
КМ 100-65-200/4-5 558 230 437 80
КМ 100-65-200а/4-5 518 230 437 64
КМ 100-65-200д/4-5 558 230 437 80
КМ 160/20-5 806 340 545 290
КМ125-100-160/2 800 420 510 220
