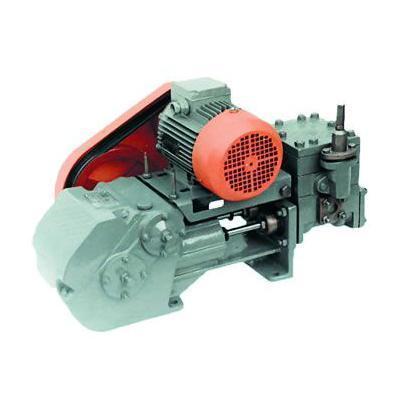

Насосы АН поршневые

Цена: от 45 000 руб.
Контакты:
+7 (343) 271-33-99
e-mail: info@sd-t.ru

Описание и назначение насосов АН поршневых

Насосы типа АН — горизонтальные двухпоршневые насосы четверного действия со встроенным редуктором.

Передача от электродвигателя к насосу — клиноременная. Допускаемая вакуумметрическая высота всасывания — не менее 6 м.

Перекачиваемая среда: предназначены для перекачивания воды (кроме питьевой и морской) и нейтральных жидкостей с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с и температурой от 258 К до 353 К (от минус 15 до плюс 80 °С). Агрегаты могут поставляться в исполнении для перекачивания жидкости температурой до 378 К (105 °С), что оговаривается при заказе. Максимальная объемная концентрация твердых неабразивных частиц в перекачиваемой среде 0,2%, максимальный размер частиц 0,2 мм.

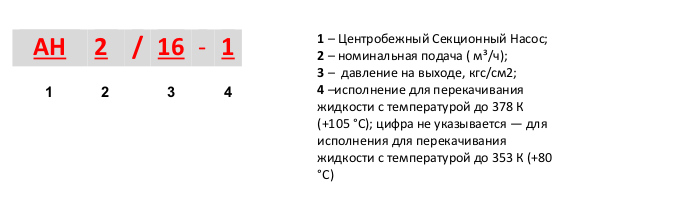

Условные обозначения / маркировка насоса типа АН

например, АН2/16-1, где





Технические характеристики насосов АН

Типоразмер
агрегата

Подача,
м3

Давление на выходе из
насоса, МПа(кгс/см2)

Число двойных ходов
поршня в минуту

Допустимая вакуумметрическая
высота всасывания, не менее

Тип двигателя,
мощность об/мин; кВт

Габаритные размеры
(LxBxH),мм

Масса, кг

АН 1/16

1±10%

1,6(16)

110

6

АИР80В6У3;1000;1,1

710x350x450

110

АН 2/16

2±10%

1,6(16)

165

6

АИР80В6У3;1500;1,5

710x350x450

110

Товары
Фото Наименование Цена
Насос АН 1/16 Насос АН 1/16 90 000 руб.
В корзину
Насос АН 2/16 Насос АН 2/16 90 000 руб.
В корзину



Область применения

для подачи питательной воды в паровые котлы малой мощности,

для перекачивания чистых жидкостей, не разрушающих материалы проточной части.



Климатическое исполнение и категория размещения насосов: УХЛ 4.1.



Рабочие среды, перекачиваемые насосными агрегатами типа АН:

пресная чистая вода для технических целей, очищенная от механических примесей; другие чистые

нейтральные жидкости, а также темные нефтепродукты;

плотность среды — не более 1010 кг/м3; вязкость среды — не более 200 см2/с.

объем механических неабразивных включений — не более 0,02%;

размер механических неабразивных включений — не более 0,2мм;

температура перекачиваемой среды — от 258К до 353К (от –15°С до +80°С).

125



Материалы узлов проточной части насосов.

Насосные агрегаты типа АН — хромистая сталь 20X13, чугун СЧ, латунь ЛК и ЛМ, резина.



Тип уплотнений вала насоса:

насосные агрегаты типа АН — манжетные уплотнения;



Конструкция

В состав агрегата входят: насос двухпоршневой четверного действия и электродвигатель. Насос состоит из двух частей: приводной и гидравлической. Приводная часть содержит ременную и зубчатую передачи. Гидравлическая часть содержит два гидроцилиндра и две коробки клапанов со всасывающими и нагнетательными шариковыми клапанами. Крепление агрегата осуществляется на станине приводной части.

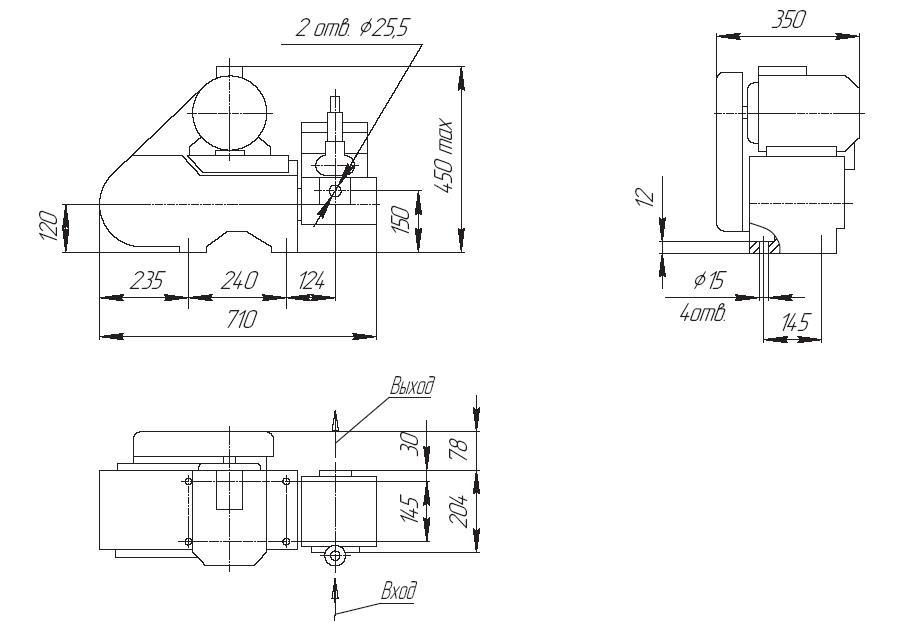

Габаритный чертёж насосов типа АН 1/16, АН 2/16
