Насосы А1 2ВГ, А2 2ВГ, А3 2ВГ, А5 2ВГ двухвинтовые мазутные

Насосы типа А1 2ВГ, А2 2ВГ, А3 2ВГ, А52ВГ — насосы с одинарным торцовым уплотнением и материалом прочной части из конструкционной стали.

Перекачиваемая жидкость: предназначены для перекачивания мазута и других вязких жидкостей с содержанием мех. примесей до 1%, температурой до 80°С (по требованию заказчика до 150°С) и вязкостью до 1500 сСт.

Условные обозначения: например, А 1 2ВГ 25/16-14/4 К ТУ 26-06-1603-90, где
А — конструктивный признак насоса;
1 — исполнение;
2ВГ 25/16 — обозначение насоса по ГОСТ 20572;
16 — подача насоса в агрегате, м3/ч;
4 — давление насоса в агрегате, кгс/см2;
К — материал проточной части — нержавеющая сталь 12Х18Н9Т;
ТУ 26-06-1603-90 — обозначение технических условий.



Насосы имеют следующие конструктивные исполнения:
— А1 2ВГ, А2 2ВГ, А5 2ВГ — сварной корпус-обойма;
— А3 2ВГ — сварной корпус со сменной обоймой.

Насосы имеют рубашку обогрева. Насосы серии А5 2ВГ имеют исполнение из нержавеющей стали и цельные винты.

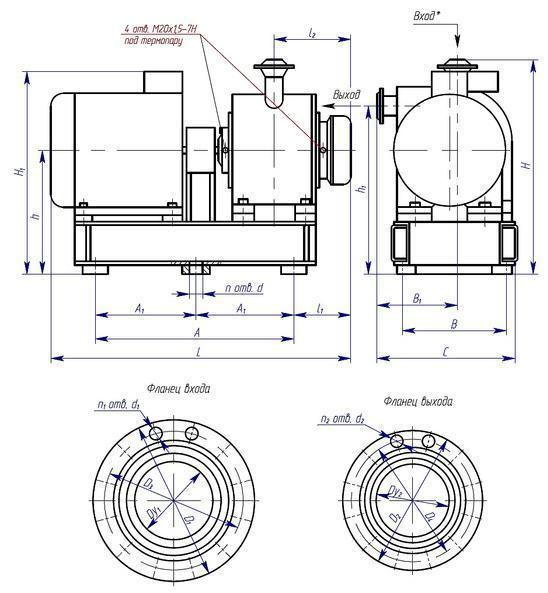

Габаритный чертеж насосов типа 2ВГ



Таблица габаритных размеров насосов типа 2ВГ

 2ВГ 40/16
-3-30/10К
2ВГ 63/16
-60/10К
А1 2ВГ 25/16
-14/4К
А1 2ВГ 40/16
-36/4К
А1 2ВГ 63/16
-50/8
А1 2ВГ 63/14
-50/14
А2 2ВГ 25/16
-20/10
А1 2ВГ 63/16
-50/6
А2 2ВГ 25/16
-12/6
А3 2ВГ 25/16
-16/16Б
L1940194017941804192619261780202418051850
l1484484484484435435485380485380
l2530530530530530530530530530530
H617617560565615640565565560645
H1790790680705730760660655680695
h357357300305355380305305300345
h1472472415420470495420420415460
A104010409009001080108090010809001080
A1520520450450540540450540450540
B480480375375460500375413375413
B1240240240240240240240240240240
C540540450450490510450473450473
n6666666666
n18888888888
n28888888888
D1260260260260260260260260260260
D2215215215215215215215215215215
D3225225225225225225225225225225
D4180180180180180180180180180180
Dу1150150150150150150150150150150
Dу2100100100100100100100100100100
d18181818181818181818
d118181818181818181818
d218181818181818181818
