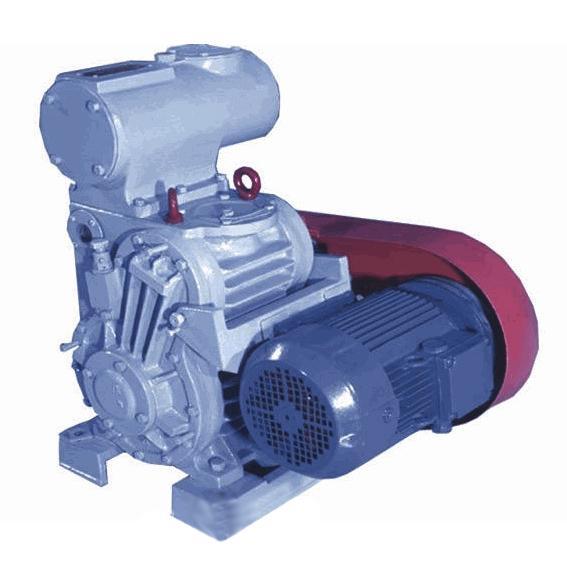

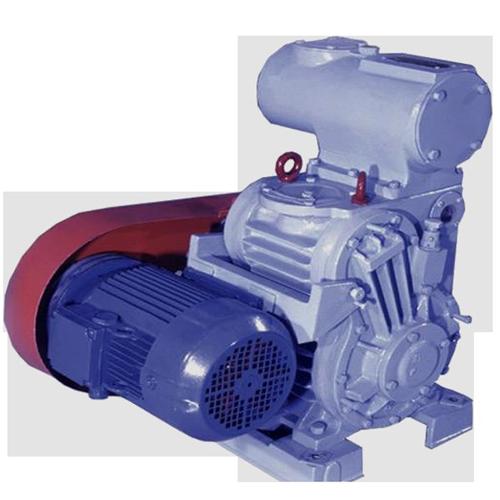

Насосы АВЗ вакуумные золотниковые

Цена: от 85 000 руб.
Контакты:
+7 (343) 271-33-99
+7 (343) 271-33-99
e-mail: info@sd-t.ru

Исполнение насосов.

АВЗ-90, АВЗ-180, НВЗ-300, НВЗ-500 — одноступенчатые насосы параллельного действия.

АВЗ-20Д, АВЗ-63Д, АВЗ-125Д — двухступенчатые насосы последовательного действия.

Область применения:

для отсасывания воздуха, инертных и неагрессивных газов,

создания вакуума в стационарных установках.

Перекачиваемые среды:

неагрессивные воздух,  газы, пары, предварительно очищенные от содержащейся в них капельной влаги и механических загрязнений.

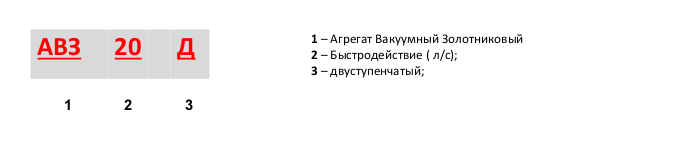

Условные обозначения / маркировка насоса ГНОМ

 например, АВЗ-20 Д, где

Технические характеристики вакуумных насосов АВЗ

Марка
агрегата

  Быстрота
действия,
л/с

  Ост. давл.,
мм рт. ст.

  Мощность дв.,
кВт/ об/мин

 Кол-во масла
на 1 запр.
не менее, л.

Габариты,
мм

 Масса,
кг

АВЗ-20Д

20

0,008

2,2/  1500

3,5

650x400x665

175

АВ3-63Д

63

0,005

7,5/  1500

10,0

100x575x1040

580

АВ3-90

90

0,050

11/  1500

14,0

1000x575x1040

580

АВ3-125Д

125

0,005

15/  1500

20,0

1070x875x105

920

АВ3-180

180

0,050

15/  1500

28,0

 1070x875x1055

870

Товары
Фото Наименование Цена
Насос АВЗ 125Д с двиг 15 кВт Насос АВЗ 125Д с двиг 15 кВт 280 000 руб.
В корзину
Насос АВЗ 180с двиг 15 кВт Насос АВЗ 180 с двиг 15 кВт 280 000 руб.
В корзину
Насос АВЗ 63Д с двиг 7,5/1500 Насос АВЗ 63Д с двиг 7,5/1500 200 000 руб.
В корзину

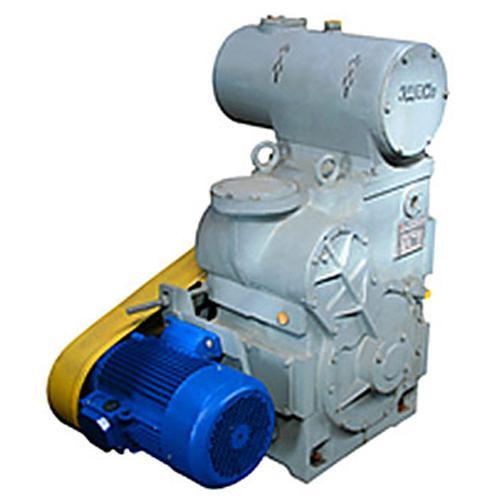

Насос АВЗ 90 с двиг 11 кВт Насос АВЗ 90 с двиг 11 кВт 200 000 руб.
В корзину
Насос АВЗ-20Д Насос АВЗ-20Д 85 000 руб.
В корзину

Температура перекачиваемой и окружающей сред

от 283К до 308К (от +10°С до + 35°С).

Материалы исполнения проточной части насосов типов АВЗ:

серый чугун,

стали обычных марок.

Уплотнение вала насоса — манжетное.

Исполнение электродвигателей: общепромышленное; степень защиты корпуса — IP 54.

Исполнение электродвигателей по монтажу: IM1001; IM1081.



Монтаж насосного агрегата:

насос и электродвигатель монтируются на общей фундаментной раме или плите;

масса фундамента должна превышать массу агрегата в 2 — 3 раза;

передача вращательного движения от электродвигателя к насосу осуществляется клиноременной передачей.



Принцип работы насосов АВЗ

  • Для облегчения запуска агрегата и уменьшения остаточного количества масла в корпусах установлены трубки заборные, верхний конец которых расположен ниже уровня, заливаемого в насос масла примерно на 10 — 20 мм.
  • Для обеспечения герметичности насоса со стороны выпуска и для выхода откачиваемой среды применены выпускные клапаны. Кроме этого в двухступенчатых насосах имеются перепускные клапаны. Конструкции клапанов приведены на рисунках 7, 8 и 9. Возможны другие конструкции клапанов.
  • Смазка подшипников, манжет и подача масла в насос осуществляется самотеком из маслокамер через отверстия в корпусе и заборные трубки.
  • Заправка масла в насос производится через отверстие маслоотделителя закрытое пробкой 24. В насосах АВЗ-63Д и АВЗ-125Д необходимо вывернуть пробку 27 на 10-13 витков для прохода масла в маслокамеру первой ступени. В агрегатах АВЗ-20Д масло в первую ступень поступает после поворота маховика вручную на несколько оборотов против направления вращения.
  • Для контроля уровня масла в масляных камерах в корпусе предусмотрены смотровые окна.
  • Слив масла из маслокамер осуществляется через отверстие в корпусе при полностью вывернутой пробке 27.
  • С целью уменьшения шума и гидроудара в клапанах во время их работы в агрегатах (кроме АВЗ-20Д) применена искусственная течь. Атмосферный воздух через отверстие в дроссельной шайбе, имеющейся в дозаторе, проходит в насос и уменьшает шум клапанов. В случае загрязнения отверстия его необходимо осторожно прочистить, не увеличивая диаметра. Для дальнейшего снижения шума допускается увеличить отверстие дроссельной шайбы до 0,2-0,3 мм, при этом возможно снижение предельного остаточного давления парциального без газобалласта.



Ограничения применения насосов типов АВЗ:

  • Насосы непригодны для откачки агрессивных сред, вступающих в реакцию со смазочными маслами и черными металлами;
  • Насосы непригодны для перекачки сред из одной емкости в другую;
  • Предельно допустимая концентрация паров углеводородов, масляного тумана в воздухе должна соответствовать требованиям безопасности ОСТ 38.01402—86;
  • Не допускаются: работа насоса без охлаждения; перегрев насоса; выброс откачиваемых газов в помещение, где установлены агрегаты; пуск агрегата без предварительного заполнения маслоотделителя вакуумным маслом;
  • Превышение выходного давления по отношению к атмосферному более чем на 9,3 кПа (70 мм рт.ст.)

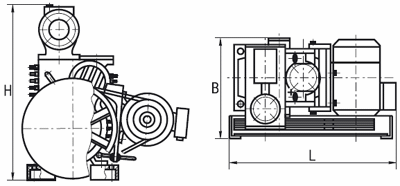

Габаритный чертеж насосов типа АВЗ

Таблица габаритных размеров насосов типа АВЗ

Марка насоса
Габаритные размеры,мм
Масса, кг
L
B
H
АВЗ-20Д
650
400
665
175
АВЗ-63Д
1000
575
1040
580
АВЗ-90
1000
575
1040
580
АВЗ-125Д
1070
875
1055
920
АВЗ-180
1070
875
1055
870
НВЗ-300
1895
1510
1720
2200
НВЗ-500
2765
1760
1390
4000

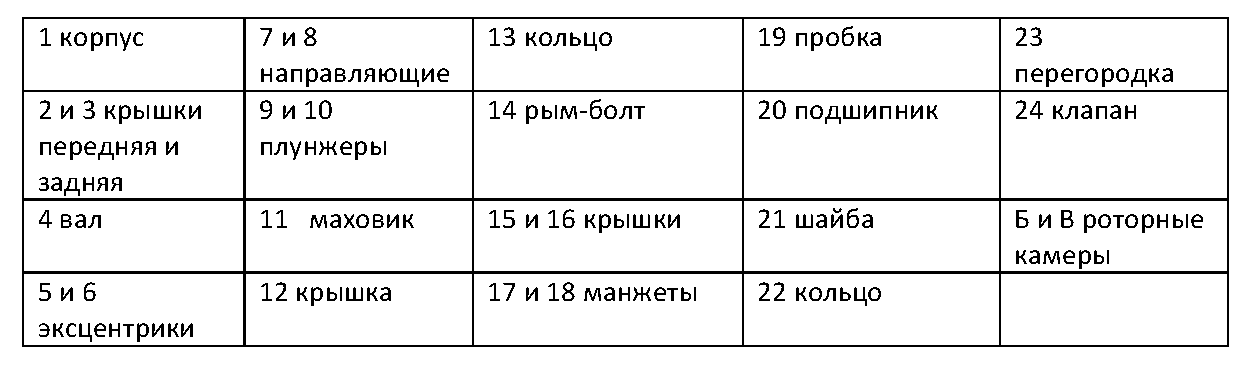

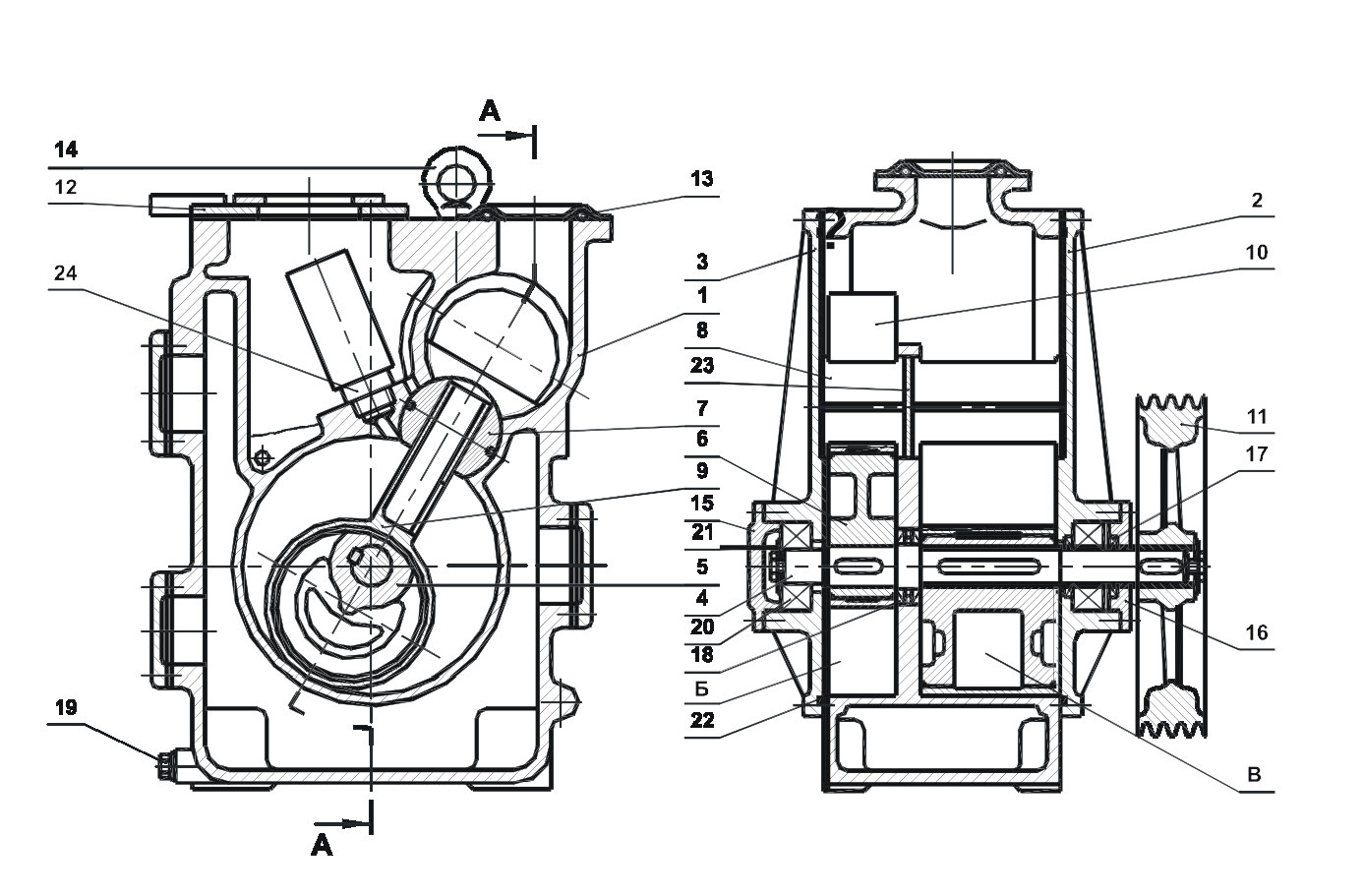

Чертеж устройства насосов АВЗ
