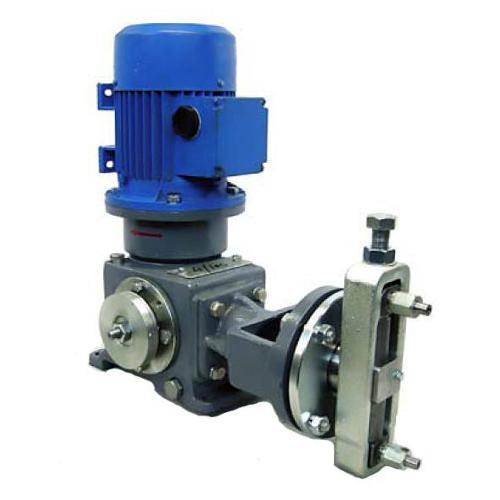

Насосы НД дозировочные плунжерные

+7 (343) 271-33-99
+7 (343) 271-33-99
e-mail: info@sd-t.ru


Насосы и агрегаты дозировочные плунжерные предназначены для объёмного напорного дозирования нейтральных и агрессивных жидкостей, эмульсий и суспензий с кинематической вязкостью от 8,5х10–7 до 8х10–4 м2/с (от 0,0085 до 8 Ст), с температурой от 258 К до 473 К (от минус 15 °С до плюс 200 °Си более), с концентрацией твердой неабразивной фазы не более 10% по массе с максимальной плотностью частиц до 2000 кг/м3, с величиной зерна твердой неабразивной фазы не более1%от диаметра условного прохода входного патрубка.

Условные обозначения: например, 2НД1,0-Э-800/63 Д14В-М1-УХЛ4 ТУ У 3.19-05785454-058-96, где

2 — количество плунжеров (одноплунжерные — не обозначаются; 2 — двухплунжерные);

НД — назначение и конструктивные отличия (насосдозировочный без рубашки обогрева (охлаждения) — НД, насос дозировочный с рубашкой обогрева — НДО);

1,0 —исполнение по категории точности дозирования (0,5; 1,0; 2,5; без категории);

Э — способ регулирования подачи (ручное при остановленном насосе — не обозначается, ручное на ходу — Р, дистанционное с помощью электрического исполнительного механизма — Э, то же с помощью преобразователя частоты — Эч, то же с помощью пневматического исполнительного механизма — П);

800 — подача, л/ч;

63 — давление на выходе из насоса, кгс/см2;

Д —исполнение по материалу проточной части (сталь20Х13 — Д, сталь 12Х18Н10Т — К);

1 — исполнение по виду уплотнения плунжера (шевронными манжетами — 1, сальниковой набивкой — 2);

4 —исполнение по конструкции уплотнения плунжера (с подводом охлаждающей, затворной или промывочной жидкости — 4);

В — исполнение по степени взрывозащищенности электродвигателя (общепромышленное— А, взрывозащищенное — В);

М1 — индекс модернизации (М1, М2 и т.д.);

УХЛ4 — климатическое исполнение и категория размещения (У2, У3, УХЛ4, Т2, Т3);

ТУ У 3.19-05785454-058-96—номер технических условий.

Типоразмер
насоса
(агрегата,
установки)

 Подача
л/час

 Давление
на
выходе
насоса
кгс/см2

Исполнения

Мощность
кВт

Частота
вращения
Об/мин.

Габаритные
размеры
(LxBxH),мм

Масса,
кг

НД 0,1/63

 0,1

63

 Д(К)13

-

-

455х265х330

23

НД 0,25/63

 0,25

 63

Д(К)14(24)А
Д(К)14(24)В

 0,18

1000

480х225х385
530х235х445

 27
38,5

НД 0,4/63

0,4

63

Д(К)14(24)А
Д(К)14(24)В

0,25

1500

480х225х385
530х235х445

 27
38,5

НД 0,63/63

 0,63

 63

Д(К)13

 -

-

470х265х330

 25

НД 0,63/63

 0,63

63

Д(К)14(24)А
Д(К)14(24)В

0,25

1500

480х225х385
530х235х445

27
38,5

НД 1/40

 1

 40

Д(К)14(24)А
Д(К)14(24)В

 0,18

 1000

480х225х385
530х235х445

 27
38,5

НД 1/63

 1

 63

Д(К)14(24)А
Д(К)14(24)В

 0,25

 1500

480х225х385
530х235х445

 27
38,5

НД 1,6/63

 1,6

 63

Д(К)14(24)А
Д(К)14(24)В

 0,25

 1500

480х225х385
530х235х445

 27
38,5

НД 1,6/320

 1,6

 320

Д(К)14(24)А
Д(К)14(24)В

 0,18

 1000

490х225х385
540х235х445

 30,5
42

НД 2,5/200

 2,5

200

Д(К)14(24)А
 Д(К)14(24)В

0,18

1000

490х225х385
540х235х445

30
42

НД 2,5/400

 2,5

 400

Д(К)14(24)А
Д(К)14(24)В

 0,25

 1500

490х225х385
540х235х445

 30,5
42

НД 4/125

 4

 125

Д(К)14(24)А
Д(К)14(24)В

 0,18

 1000

490х225х385
540х235х445

 30,5
42,5

НД 4/250

 4

 250

Д(К)14(24)А
Д(К)14(24)В

 0,25

 1500

490х225х385
540х235х445

 31
42,5

НД 6,3/80

 6,3

 80

Д(К)14(24)А
Д(К)14(24)В

 0,18

 1000

460х225х385
510х235х445

 30,5
42,5

НД 6,3/160

 6,3

 160

Д(К)14(24)А
Д(К)14(24)В

 0,25

 1500

490х225х385
540х235х445

 31
42,5

НД 6,3/320

 6,3

 320

Д(К)14(24)А
Д(К)14(24)В

 0,37

 1000

590х285х560
590х285х600

 61,5
72,5

НД 6,3/630

 6,3

 630

Д(К)14(24)А
Д(К)14(24)В

 0,55

 1500

590х285х560
590х285х600

 63
72,5

НД 10/50

 10

 50

Д(К)14(24)А
Д(К)14(24)В

 0,18

 1000

460х225х385
510х235х445

 27,5
39

НД 10/100

 10

 100

Д(К)14(24)А
Д(К)14(24)В

 0,25

 1500

460х225х385
510х235х445

 27,5
39

НД 10/200

 10

 200

Д(К)14(24)А
Д(К)14(24)В

 0,37

 1000

580х285х560
580х285х600

 62,5
73,5

НД 10/400

 10

 400

Д(К)14(24)А
Д(К)14(24)В

 0,55

 1500

590х285х560
590х285х600

 61,5
72,5

НД 10/630

10

 630

Д(К)14(24)А
Д(К)14(24)В

 1,1

 1500

590х285х575
590х285х625

66
78

НД 16/32

10

32

Д(К)14(24)А
Д(К)14(24)В

0,18

1000

490х225х385
540х235х445

29,5
41

НД 16/63

 16

63

Д(К)14(24)А
Д(К)14(24)В

 0,25

1500

460х225х385
510х235х445

 27,5
39

НД 16/125

 16

 125

Д(К)14(24)А
Д(К)14(24)В

 0,37

 1000

580х285х560
580х285х600

 62,5
74

НД 16/250

 16

 250

Д(К)14(24)А
Д(К)14(24)В

 0,55

 1500

580х285х560
580х285х600

 62,5
73,5

НД 16/400

 16

 400

Д(К)14(24)А
Д(К)14(24)В

 1,1

 1500

580х285х575
580х285х625

67
79

НД 16/630

 16

 630

Д(К)14(24)А
Д(К)14(24)В

 1,5

 1500

750х345х720
780х390х840

154
188

НД 25/20

 25

 20

Д(К)14(24)А
Д(К)14(24)В

 0,18

 1000

490х225х385
540х235х445

 29,5
41

НД 25/40

 25

 40

Д(К)14(24)А
Д(К)14(24)В

 0,25

 1500

490х225х385
540х235х445

 29,5
41

НД 25/80

 25

 80

Д(К)14(24)А
Д(К)14(24)В

 0,37

 1000

580х285х560
580х285х600

 61,5
72,5



 Насосы и агрегаты НД 400-2500:

НД 400/8

 400

 8

Д(К)14(24)А
Д(К)14(24)В

 0,55

 1500

750х285х560
605х285х600

64,5
75

НД 400/10

 400

 10

Д(К)14(24)А
Д(К)14(24)В

 1,1

 1500

605х285х575
605х285х625

71,5
83,5

НД 400/25

 400

 25

Д(К)14(24)А
Д(К)14(24)В

 1,5

 1500

605х320х690
820х320х720

150
180

НД 400/40

 400

 40

Д(К)14(24)А
Д(К)14(24)В

 2,2

 1500

820х345х716
850х390х840

155
190

НД 400/63

 400

 63

Д(К)14(24)А
Д(К)14(24)В

 3,0

 1500

820х345х730
860х400х885

160
202

НД 630/10

 630

 10

Д(К)14(24)А
Д(К)14(24)В

 1,1

 1500

820х320х665
830х320х720

152
182

НД 630/16

 630

 16

Д(К)14(24)А
Д(К)14(24)В

 1,5

 1500

830х320х665
830х320х720

154
185

НД 630/25

 630

 25

Д(К)14(24)А
Д(К)14(24)В

 2,2

 1500

830х345х690
865х390х840

159
194

НД 630/40

 630

 40

Д(К)14(24)А
Д(К)14(24)В

 3,0

 1500

830х345х716
875х400х885

164
206

НД 1000/6

 1000

 6

Д(К)14(24)А
Д(К)14(24)В

 1,1

 1500

830х320х730
830х320х720

163
193

НД 1000/10

 1000

 10

Д(К)14(24)А
Д(К)14(24)В

 1,5

 1500

830х320х665
830х320х720

165
193

НД 1000/16

 1000

 16

Д(К)14(24)А
Д(К)14(24)В

 2,2

 1500

830х345х690
865х390х840

170
205

НД 1000/25

 1000

 25

Д(К)14(24)А
Д(К)14(24)В

 3,0

 1500

830х345х716
875х400х885

175
218

НД 1600/4

 1600

 4

Д(К)14(24)А
Д(К)14(24)В

 1,1

 1500

830х320х730
830х320х720

168
198

НД 1600/6

 1600

 6

Д(К)14(24)А
Д(К)14(24)В

 1,5

 1500

830х320х665
830х320х720

170
200

НД 1600/10

 1600

 10

Д(К)14(24)А
Д(К)14(24)В

 2,2

 1500

830х345х690
865х390х840

175
210

НД 1600/16

 1600

 16

Д(К)14(24)А
Д(К)14(24)В

 3,0

 1500

830х345х716
875х400х885

180
222

НД 2500/4

 2500

 4

Д(К)14(24)А
Д(К)14(24)В

 1,5

 1500

830х320х730
845х320х720

175
205

НД 2500/6

 2500

 6

Д(К)14(24)А
Д(К)14(24)В

 2,2

 1500

845х345х690
880х390х840

180
215

НД 2500/10

2500

10

Д(К)14(24)А
Д(К)14(24)В

3,0

1500



845х370х716

890х400х885

185
228



На базе дозировочных насосов изготовляются установки:

• однокомпонентного дозирования (УНД) для дозированной подачи в газо и нефтепромысловые линии и объекты ингибиторов коррозии, парафино- и солеот- ложения, деэмульгаторов и других продуктов;

  многокомпонентного (до 6-ти компонентов одновременно) дозирования (УНД) для одновременной подачи в технологическую линию дозированного количества жидкостей или жидкостных смесей, эмульсий и суспензий с температурой от 258 К до 373 К (от минус 150С до плюс 1000С). Многоплунжерные агрегаты могут обеспечивать подачу жидкостей как раздельно каждым цилиндром, так и совместно в различных комбинациях как на входе, так и на выходе.



Конструкция

Агрегат НД состоит из привода и насоса. В качестве привода может выступать электродвигатель и мотор-редуктор.

Насос состоит из одинарного или сдвоенного механизма движения и соответствующего количества гидроцилиндров.

Механизм движения включает в себя встроенный червячный редуктор, кривошипно-шатунный механизм для преобразования вращательного движения в возвратно-поступательное и механизм регулирования длины хода плунжера. Червячный редуктор может отсутствовать (для насосов с приводом от балансира станка-качалки).

Гидроцилиндр состоит из корпуса, плунжера с уплотнением, шаровых клапанов и присоединительных патрубков.

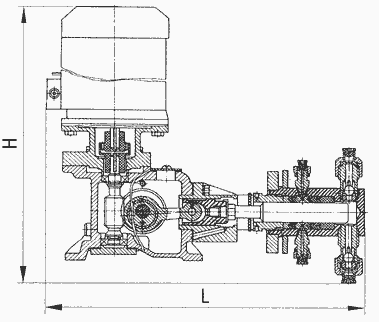

Габаритный чертёж насосов типа НД
