Насосы 1ЦНСг центробежные многосекционные

Цена: от 37 690 руб.
Контакты:
+7 (343) 271-33-99
+7 (343) 271-33-99
e-mail: info@sd-t.ru

Насосы типа ЦНСг — предназначены для перекачивания нейтральной горячей воды температурой от 45 до 105С° с содержанием механических примесей не более 0,1% по массе при размере твердых частиц не более 0,1 мм микротвердостью не более 1,46 гПа. При этом вода, поступающая в насос, должна подаваться с поднапором воды не меннее 10 м.вод.ст.

Условные обозначения: например, 1ЦНСг 40-44-1 УХЛ4, где :

1 — первая модификация насоса;

ЦНСг — центробежный насос секционный для горячей воды;

40 — подача, м3/ч;

44 — напор, м;

1 исполнение со шнеком (с улучшенными кавитационными характеристиками);

УХЛ — климатическое исполнение;

4 — категория размещения.



Конструкция

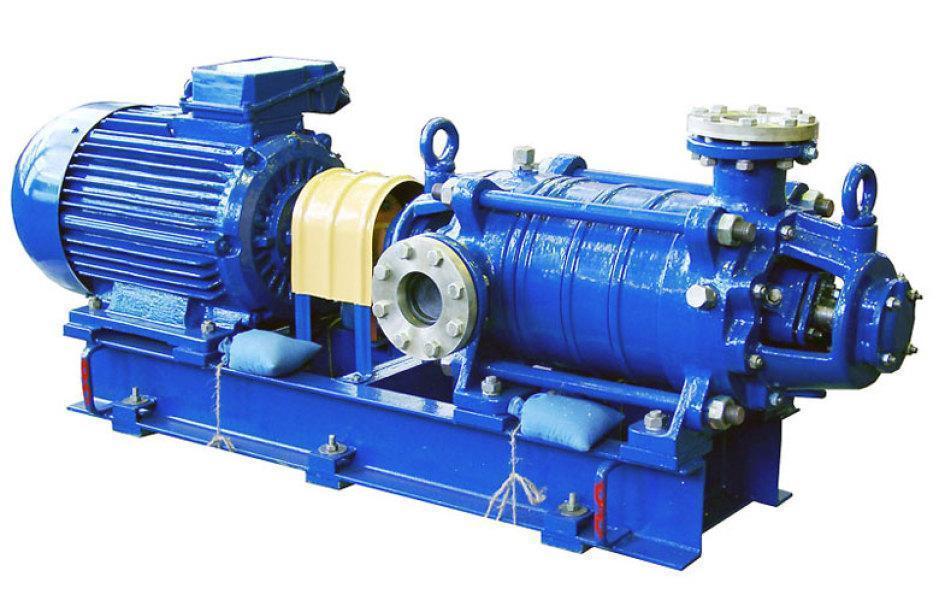

Агрегат состоит из насоса и приводного двигателя, смонтированных на общей фундаментной раме и соединенных между собой при помощи упругой втулочно-пальцевой муфты.

Насос 1ЦНСг – центробежный многоступенчатый секционный, горизонтальный с односторонним расположением разгруженных рабочих колес. Предвключенный шнек (исполнение 1ЦНСг…-1) позволяет улучшить кавитационные качества насоса.

Насос состоит из всасывающего и нагнетательного корпусов с установленными между ними секциями. Во всасывающем корпусе установлена проставка (или корпус шнека для исполнения со шнеком).

Секции -диафрагмы со вставленными в них направляющими аппаратами соединяются между собой и со всасывающим и нагнетательным корпусами при помощи стяжных шпилек. Стыки секций уплотняются резиновыми кольцами.

Напорный патрубок направлен вертикально вверх. Всасывающий патрубок расположен горизонтально и направлен вправо от вертикальной оси насоса, если смотреть со стороны привода.

Присоединительные размеры фланцев всасывающего и напорного патрубков выполнены по ГОСТ12815-80, исполнение 1.

Уплотнение вала – сальниковое.

Степень защиты электродвигателей IP23 по ГОСТ 17494-87. Допускается по договору с заказчиком комплектация агрегатов электродвигателями с другой степенью защиты.

По заказу потребителя для расширения области применения насосы 1ЦНСг могут быть изготовлены с корпусными деталями из углеродистой стали, с двойным сальниковым, одинарным или двойным торцовым уплотнением, с взрывозашщищенными электродвигателями.

Применение

  • промышленные предприятия — для водо- и теплоснабжения в производственных процессах
  • коммунальное хозяйство — для водо- и теплоснабжения
  • теплоэлектростанции — питание котлов малой и средней мощности
  • предприятия теплоэнергетики — для перекачки конденсата

Особенности/Преимущества

  • применение разгрузочных отверстий на рабочих колесах для компенсации осевых сил;
  • конструктивное исполнение со шнеком позволяет использовать для условий эксплуатации с повышенными требованиями к допустимому кавитационному запасу;
  • применение сальниковой набивки из современных материалов на основе терморасширенного графита значительно сокращает время на обслуживание и ремонт насоса
  • применение разгрузочных отверстий на рабочих колесах для компенсации осевых сил

Технические характеристики

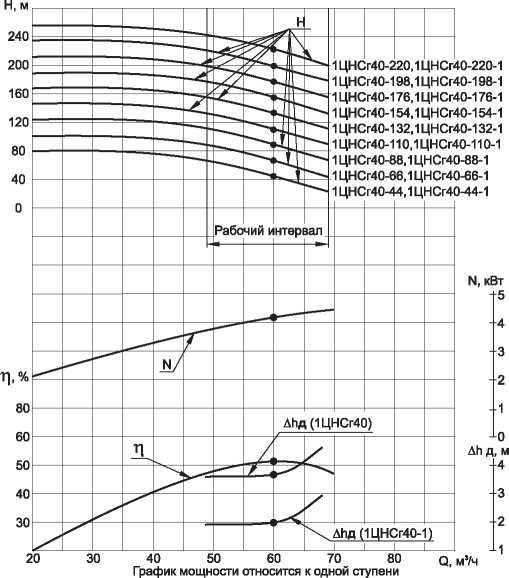

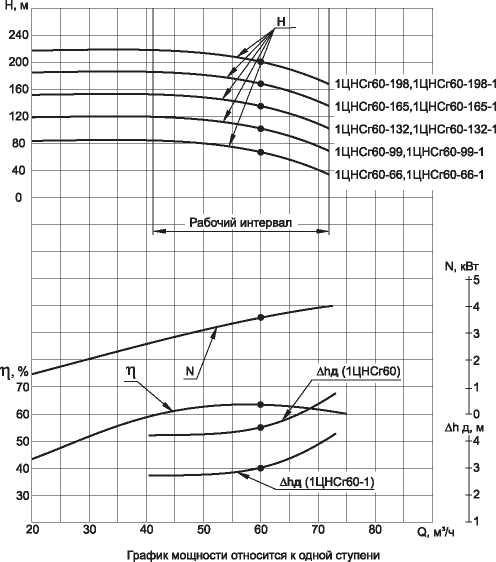

(1ЦНСг40) частота вращения 49,2 с-1 (2950 об/мин)   (1ЦНСг60) частота вращения 49,2 с-1 (2950 об/мин)

жидкость — вода, плотностью 1000 кг/м3                    жидкость — вода, плотностью 1000 кг/м3

* — данные для насоса                                               * — данные для насоса

типоразмер

насоса

(агрегата)

подача, м3/ч (м3/с)

напор,

м

давление на входе в насос, МПа

(кгс/см2)

макс.

мощность

насоса,

кВт

частота вращения, с1 (об/мин)

кпд,

%

число

ступеней

масса

насоса,

кг

параметры

энергопитания

доп. кавит. запас, м, не более

род тока

напряжение, В

частота, Гц

1ЦНСг40-44

40(0,0111)

44

0,3(3)

9,0

49,2 (2950)

62

2

195

переменный

380

50

3,6

1ЦНСг40-44-1

40(0,0111)

44

0,3(3)

9,0

49,2 (2950)

62

2

195

2,0

1ЦНСг40-66

40(0,0111)

66

0,3(3)

13,0

49,2 (2950)

62

3

226

3,6

1ЦНСг40-66-1

40(0,0111)

66

0,3(3)

13,0

49,2 (2950)

62

3

226

2,0

1ЦНСг40-88

40(0,0111)

88

0,3(3)

17,0

49,2 (2950)

62

4

257

3,6

1ЦНСг40-88-1

40(0,0111)

88

0,3(3)

17,0

49,2 (2950)

62

4

257

2,0

1ЦНСг40-110

40(0,0111)

110

0,3(3)

22,0

49,2 (2950)

62

5

288

3,6

1ЦНСг40-110-1

40(0,0111)

110

0,3(3)

22,0

49,2 (2950)

62

5

288

2,0

1ЦНСг40-132

40(0,0111)

132

0,3(3)

27,0

49,2 (2950)

62

6

319

3,6

1ЦНСг40-132-1

40(0,0111)

132

0,3(3)

27,0

49,2 (2950)

62

6

319

2,0

1ЦНСг40-154

40(0,0111)

154

0,3(3)

30,5

49,2 (2950)

62

7

350

3,6

1ЦНСг40-154-1

40(0,0111)

154

0,3(3)

30,5

49,2 (2950)

62

7

350

2,0

1ЦНСг40-176

40(0,0111)

176

0,3(3)

36,0

49,2 (2950)

62

8

381

3,6

1ЦНСг40-176-1

40(0,0111)

176

0,3(3)

36,0

49,2 (2950)

62

8

381

2,0

1ЦНСг40-198

40(0,0111)

198

0,3(3)

39,8

49,2 (2950)

62

9

412

3,6

1ЦНСг40-198-1

40(0,0111)

198

0,3(3)

39,0

49,2 (2950)

62

9

412

2,0

1ЦНСг60-66

60(0,0167)

66

0,3(3)

21,0

49,2 (2950)

64

2

206

4,5

1ЦНСг60-66-1

60(0,0167)

66

0,3(3)

21,0

49,2 (2950)

64

2

206

3,0

1ЦНСг60-99

60(0,0167)

99

0,3(3)

28,0

49,2 (2950)

64

3

244

4,5

1ЦНСг60-99-1

60(0,0167)

99

0,3(3)

28,0

49,2 (2950)

64

3

244

3,0

1ЦНСг60-132

60(0,0167)

132

0,3(3)

39,0

49,2 (2950)

64

4

282

4,5

1ЦНСг60-132-1

60(0,0167)

132

0,3(3)

39,0

49,2 (2950)

64

4

282

3,0

1ЦНСг60-165

60(0,0167)

165

0,3(3)

49,5

49,2 (2950)

64

5

320

4,5

1ЦНСг60-165-1

60(0,0167)

165

0,3(3)

49,5

49,2 (2950)

64

5

320

3,0

1ЦНСг60-198

60(0,0167)

198

0,3(3)

53,8

49,2 (2950)

64

6

358

4,5

1ЦНСг60-198-1

60(0,0167)

198

0,3(3)

53,8

49,2 (2950)

64

6

358

3,0

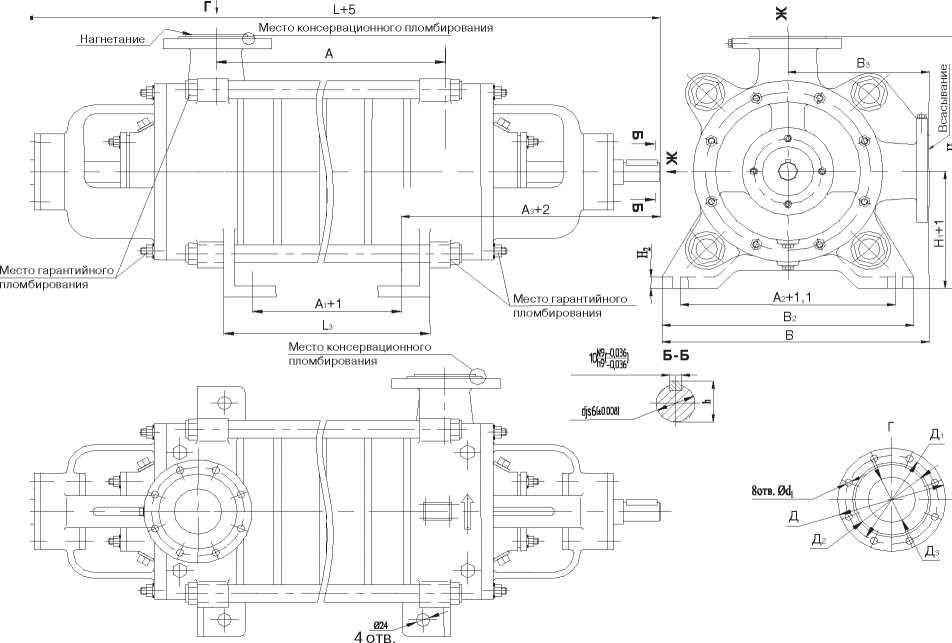

Габаритные размеры насосов 1ЦНСг

код агрегата

L

L3

A

A1

A2

A3

B

B2

B3

H

H1

H2

Д

Д1

Д2

Д3

d

d1

h

1ЦНСг40-44

1ЦНСг40-44-1

830

225

225

115

350

405

435

410

230

430

200

20

180

145

122

65

32

18

35-0,21

1ЦНСг40-66

1ЦНСг40-66-1

913

308

308

198

1ЦНСг40-66

1ЦНСг40-66-1

996

391

391

281

1ЦНСг40-110

1ЦНСг40-110-1

1080

474

474

364

1ЦНСг40-132

1ЦНСг40-132-1

1162

557

557

447

1ЦНСг40-154

1ЦНСг40-154-1

1245

640

640

530

1ЦНСг40-176

1ЦНСг40-176-1

1328

723

723

613

1ЦНСг40-198

1ЦНСг40-198-1

1410

806

806

696

1ЦНСг60-66

1ЦНСг60-66-1

862

241

241

111

340

415

462

400

260

462

200

25

195

160

133
