Насосы ГШН, 6Ш8, ВШН шламовые

Назначение и конструкция шламовых насосов:

Шламовые насосы – к этой группе относятся центробежные насосы, предназначенные для перекачки различных гидросмесей с большим содержанием песка, шлама, грунта и др. По сравнению с грязевыми насосами шламовые перекачивают более «экстремальные» среды. Отечественные насосы условно разделяют на грунтовые, песковые и шламовые в узком значении (иностранные насосы такого предназначения объединяются под словом шламовые).

Шламовые насосы (в узком смысле) — по своему функциональному назначению близки к насосам песковым, однако обеспечивают перекачивание гидросмесей с более высокой плотностью твердых фракций (до 2500 кг/м3) и с более крупными твердыми частицами. Проточная часть насосов состоит из корпуса насоса, броневого диска, рабочего колеса.



Исполнение насосов:

  • Насосы шламовые типа Ш (ГШН) – горизонтальные

  • Насосы шламовые типа ВШН — вертикальные, с опорами вне перекачиваемой жидкости,
    соединение с электродвигателем — через упругую втулочно-пальцевую муфту

  • Насосы суспензионные типа С — горизонтальные, консольные

  • Сальниковое уплотнение с подводом промывочной воды

  • В насосах предусмотрен гидрозатвор сальникового уплотнения

Насос горизонтальный шламовый 6Ш8 (ГШН-250/50) и 6Ш8-2(ГШН-150/30)

Консольный центробежный горизонтальный насос, одноступенчатый с рабочим колесом одностороннего входа, с осевым подводом жидкости, с приводом от электродвигателя через эластичную муфту. Рабочие органы изготовлены из стали 40Х.



Насос предназначен для перекачивания:

  • абразивных гидросмесей (глинистых и гравийных растворов, смеси воды с песком, рудой и др.)

  • промывочного раствора, применяемого при бурении скважин

  • бытовых и промышленных сточных вод

  • отработанного промывочного раствора в гидроциклонную установку для очистки от выбуренной породы

Характеристики перекачиваемой среды:

  • плотность гидросмеси до 1300 кг/м3 (6Ш6 (ГШН-250/50)), до 2500 кг/м3 (6Ш8-2 (ГШН-150/30))

  • температура от +5 °С до +60 °С (6Ш6 (ГШН-250/50)), от +5 °С до +55 °С (6Ш8-2 (ГШН-150/30))

  • содержание твердых частиц не более 25%

  • максимальная величина твердых частиц не более 20 мм

Насосы вертикальные шламовые ВШН и ВШНС (секционные)

Насос предназначен для перекачивания:

  • гидросмесей (глинистых растворов, смеси воды с песком, рудой и др.)

  • бытовых и промышленных сточных вод

  • отработанного промывочного раствора

  • гидроциклонную установку для очистки от выбуренной породы

  • промывочного раствора, применяемого при бурении скважин

Характеристика перекачиваемой среды:

  • плотность гидросмеси, До 1 300 кг/м3

  • температура, от +5 °С до + 50 °С

  • содержание твердых частиц, не более 25%

  • максимальная величина твердых частиц, не более 20 мм

Условные обозначения:



1) хШН-ППП/НН – NN, где:

х — Исполнение насоса (Г – горизонтальное; В – вертикальное)

Ш — Шламовый

Н — Насос

ППППодача, м3

НННапор, м

NNУ насосов вертикального исполнения — порядковый номер насоса в группе, в зависимости от глубины погружения



2) xШy – n, где:

х — Диаметр всасывающего патрубка в дюймах

Ш — Шламовый

y — Стандартная  производительность насоса

nУменьшенная производительность насоса



3) НЖН – 200А — 1, где:

Н — насос

Ж — жидкостный

Н — навесного типа

200Подача, м3

Амодернизация, с увеличением производительности

1 — модификация: 1 – передвижного типа, (без цифры) – стационарного типа



Насосы типа С применяются:

  • для перекачивания магниевой суспензии, продуктов глиноземного производства и обогащения руд, абразивных гидросмесей из колодцев, водосборников, технологических емкостей — на обогатительных фабриках, предприятиях металлургической и строительной отраслей промышленности

  • для перекачивания применяемого при бурении скважин промывочного раствора

  • для перекачивания бытовых сточных вод

Перекачиваемые среды насосов типа С:

  • магнетитовые суспензии с мелкой твердой фракцией плотностью до 2200 кг/м3

  • размер абразивных частиц — до 1 мм

  • температура перекачиваемой жидкости — до + 60°С

Материалы исполнения проточной части насосов:

  • Насосы типа ВШН, ГШН, Ш — сталь 40ХЛ

  • Насосы типа С — износостойкий чугун ИЧХ28Н2

Технические характеристики насосов типов ВШН, Ш, С:

Типоразмер насосного
агрегата

Параметры насоса

Параметры электродвигателя

Размеры насосного агрегата, мм

Масса, кг

Подача, м3

Напор, м

Тип

P, кВт

n, об/мин

Н

В

Lп

Dv

Dyi

Насосные агрегаты типа ВШН

ВШН-150

150

30

АИР180М4

30,0

1450

1750

860

1300

н/д

125

750

ВШН-170

170

35

5А200М4

37,5

1450

2050

625

1600

н/д

125

900

Насосные агрегаты типа Ш

ГШН250/50

250

50

5АМ250М4

90,0

1450

2260

770

870

150

125

1220

ГШН150/30

150

30

АИР180М4

30,0

1450

2180

580

760

125

100

800

6Ш-8

250

50

5АМ250М4

90,0

1450

2270

780

880

150

125

1245

6Ш-8-2

150

30

АИР180М4

30,0

1450

2200

583

760

125

100

820

8Ш-8

560

35

5AM315S6

110,0

980

2850

960

1310

250

200

2990

Насосные агрегаты типа С

8С-8

360

36

6A355S6

160,0

980

2732

870

1180

200

150

3044

8С-8

360

36

5AM315S6

110,0

980

2580

870

1180

200

150

2564



Насосы типа НЖН — центробежные, одноступенчатые с рабочим колесом открытого типа, с приводом от электродвигателя. Рабочие органы изготовлены из серого чугуна. Измельчающее устройство — двухступенчатое ножевого типа. Способ перемешивания — механический (винтом). Насосы НЖН комплектуются лебедкой для поднятия и опускания в приемник.

Насосы эксплуатируются в стационарном положении (вертикальном или наклонном) после монтажа над приемником. Управление насосами осуществляется с пульта управления. Без измельчающих и перемешивающих устройств производительность и напор насосов увеличиваются на 5-10%.

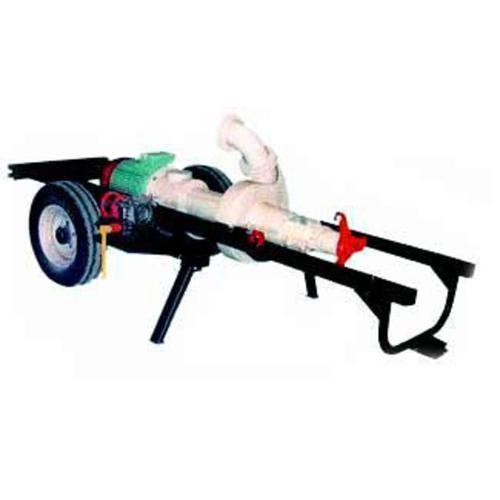

Насос НЖН изготавливается в двух модификациях:

1 — стационарное исполнение — на раме, на салазках

2 — передвижное — на пневматическом ходу ( исполнение 1)

Насос НЖН-200А-1 предназначен для перекачивания:

1 — гидросмесей (смеси неагрессивной жидкости с водородным показателем рН=6…11 с фекалиями, с песком, шлаком и др.)

2 — бытовых и промышленных сточных вод, в том числе на сооружениях биологической очистки стоков

3 — навоза (фекалий) по трубопроводу в навозохранилища или для налива в транспортные средства

4 — измельчения крупных примесей навоза и перемешивания в навозоприемнике

Характеристики перекачиваемой среды:

1 — плотность гидросмеси до 1200 кг/ м3

2 — температура от +5°С до+50°С

3 — содержание твердых частиц не более 14%

4 — максимальная величина твердых частиц не более 2 мм

Характеристики перекачиваемого навоза:

1 — влажность навоза (содержание соломистых включений и остатков кормов

длиной не более 20 см и толщиной не более 2 см должно быть менее 10% объема) — 86-99 %

2 — размер включений после измельчения не более 15мм
