Насос битумный ДС, ДЗ, НШ

Цена: договорная
Контакты:
+7 (343) 361-89-99
e-mail: info@sd-t.ru

Насос битумный ДС-125 — это отдельная насосная часть шестерёнчатого типа из чугуна.

Битумная насосная установка ДС-134 на базе насоса ДС-125 предназначена для перекачивания органических вязких материалов (битума различных марок, масел, дёгтей, битумных эмульсий) вязкостью не более 350 сСт и температурой не более +180°С.



Товары
Фото Наименование Цена
Насос битумный НМШГ 120-10 11 кВт (редуктор 3,15) Насос битумный НМШГ 120-10 11 кВт (редуктор 3,15) 122 800 руб.
В корзину
Насос битумный НМШГ 120-10 11 кВт, мотор-редуктор Насос битумный НМШГ 120-10 11 кВт, мотор-редуктор
Насос битумный НМШГ 120-10 б/д, б/р Насос битумный НМШГ 120-10 б/д, б/р 55 200 руб.
В корзину
Насос ДС-125 битумный Насос ДС-125 битумный 49 000 руб.
В корзину
Станция битумная ДС-134, насос ДС125 Станция битумная ДС-134, насос ДС125 95 000 руб.
В корзину
Запчасти к насосу ДС125 Запчасти к насосу ДС125
Шестерня к насосу ДС-125 Шестерня к насосу ДС-125 11 700 руб.
В корзину
Вал насоса ДС-125.00.001 ведущий Вал насоса ДС-125.00.001 ведущий 9 200 руб.
В корзину
Вал насоса ДС-125.00.002 ведомый Вал насоса ДС-125.00.002 ведомый 8 600 руб.
В корзину
Задняя стенка насоса с редукционным краном Задняя стенка насоса с редукционным краном 5 060 руб.
В корзину
Битумный насос ДЗ-212 стального исполнения Битумный насос ДЗ-212 стального исполнения 41 360 руб.
В корзину
Шестеренный насос НШ 200 стального исполнения Шестеренный насос НШ 200 стального исполнения 75 240 руб.
В корзину
Шестеренный насос НШ 700 стального исполнения Шестеренный насос НШ 700 стального исполнения 41 470 руб.
В корзину
Битумный насос ДЗ 212 с электроподогревом Битумный насос ДЗ 212 с электроподогревом 47 190 руб.
В корзину
Битумный насос ДЗ-212/1000 стального исполнения Битумный насос ДЗ-212/1000 стального исполнения 44 550 руб.
В корзину
Битумный насос ДЗ 212С с  выносными подшипниками Битумный насос ДЗ 212С с выносными подшипниками 95 370 руб.
В корзину
Агрегат насосный битумный ДС 215С 7,5 кВт, насос ДЗ-212С Агрегат насосный битумный ДС 215С 7,5 кВт, насос ДЗ-212С 190 740 руб.
В корзину
Агрегат насосный битумный ДС-215 7,5кВт, насос ДЗ-212 Агрегат насосный битумный ДС-215 7,5кВт, насос ДЗ-212 105 820 руб.
В корзину
Агрегат насосный битумный ДС-215 7,5кВт, насос НШ-700 Агрегат насосный битумный ДС-215 7,5кВт, насос НШ-700 109 890 руб.
В корзину
Агрегат насосный битумный ДС-215 11 кВт, насос ДЗ-212 Агрегат насосный битумный ДС-215 11 кВт, насос ДЗ-212 108 350 руб.
В корзину
Агрегат насосный битумный для перекачивания термального масла, 4 кВт Агрегат насосный битумный для перекачивания термального масла, 4 кВт 67 430 руб.
В корзину
Агрегат насосный битумный ДС-215П 11 кВт для подачи вяжущих жидкостей Агрегат насосный битумный ДС-215П 11 кВт для подачи вяжущих жидкостей
Агрегат насосный битумный ДС-215/1000 11кВт, насос ДЗ-212/1000 Агрегат насосный битумный ДС-215/1000 11кВт, насос ДЗ-212/1000 104 610 руб.
В корзину
Агрегат насосный битумный ДС-215Э 7,5кВт с электроподогревом Агрегат насосный битумный ДС-215Э 7,5кВт с электроподогревом 111 100 руб.
В корзину
Агрегат насосный битумный ДС-215Э 11кВт с электроподогревом Агрегат насосный битумный ДС-215Э 11кВт с электроподогревом 113 300 руб.
В корзину
Агрегат насосный битумный ДС-215А 15 кВт, редуктор ЦУ-150-1,6 Агрегат насосный битумный ДС-215А 15 кВт, редуктор ЦУ-150-1,6 186 890 руб.
В корзину
Агрегат насосный битумный ДС-215А 15 кВт, редуктор ЦУ-150-3,15 Агрегат насосный битумный ДС-215А 15 кВт, редуктор ЦУ-150-3,15 182 380 руб.
В корзину
Агрегат насосный битумный с цепным приводом ДС-215Ц 7,5 кВт, насос ДЗ-212 Агрегат насосный битумный с цепным приводом ДС-215Ц 7,5 кВт, насос ДЗ-212 112 420 руб.
В корзину
Кран проходной  Ду80,Ду100  с электроподогревом                                                                        24100 Кран проходной Ду80,Ду100 с электроподогревом 24100 30 140 руб.
В корзину
Кран трёхходовой Ду80,Ду100 с электроподогревом                                                                       25100 Кран трёхходовой Ду80,Ду100 с электроподогревом 25100 31 680 руб.
В корзину
Кран чугунный с паровой рубашкой трехходовой ДУ-80 Кран чугунный с паровой рубашкой трехходовой ДУ-80 19 140 руб.
В корзину
Кран чугунный с паровой рубашкой проходной    ДУ-80 Кран чугунный с паровой рубашкой проходной ДУ-80 18 920 руб.
В корзину
Емкость для хранения и разогрева битумных эмульсий  V=5…35 м3 Емкость для хранения и разогрева битумных эмульсий V=5…35 м3
Нагреватель битума врезной НБВ-12 (Ñ=12кВт) Нагреватель битума врезной НБВ-12 (Ñ=12кВт) 27 830 руб.
В корзину
Нагреватель битума погружной НБП-12 (N=12кВт) Нагреватель битума погружной НБП-12 (N=12кВт) 32 120 руб.
В корзину
Нагреватель битума врезной НБВ-18  (N=18кВт) Нагреватель битума врезной НБВ-18 (N=18кВт) 37 070 руб.
В корзину
Нагреватель битума погружной НБП- 18 (N=18кВт) Нагреватель битума погружной НБП- 18 (N=18кВт) 40 260 руб.
В корзину
Мешалки перемешивания битума и битумных эмульсий 235 620 руб.
В корзину
Пульт управления агрегата насосного битумного c электроподогревом. Пульт управления агрегата насосного битумного c электроподогревом. 32 340 руб.
В корзину
Пульт управления агрегата насосного битумного с паровым обогревом. Пульт управления агрегата насосного битумного с паровым обогревом. 20 350 руб.
В корзину
Шестерни стальные к битумному насосу (комплект) Шестерни стальные к битумному насосу (комплект) 17 600 руб.
В корзину
Фторопластовые втулки на битумный насос (комплект) Фторопластовые втулки на битумный насос (комплект) 3 190 руб.
В корзину
Редуктор агрегата насосного битумного передаточное отношение   3,15 Редуктор агрегата насосного битумного передаточное отношение 3,15 35 420 руб.
В корзину
Редуктор агрегата насосного битумного передаточное отношение  1,6 Редуктор агрегата насосного битумного передаточное отношение 1,6 39 930 руб.
В корзину
Вставки чугунные СЧ-20  к насосу ДЗ-212  (комплект) Вставки чугунные СЧ-20 к насосу ДЗ-212 (комплект) 9 680 руб.
В корзину
Насос битумный ДС-125 б/д, б/р Насос битумный ДС-125 б/д, б/р 40 600 руб.
В корзину
Насос битумный ДС-125 с э/д 11х750 (прямой привод) Насос битумный ДС-125 с э/д 11х750 (прямой привод) 87 400 руб.
В корзину
Насос битумный ДС-134 с э/д 7,5х1500 (редуктор 3,15) Насос битумный ДС-134 с э/д 7,5х1500 (редуктор 3,15) 106 700 руб.
В корзину
Насос битумный ДС-134 с э/д 11х1500 (редуктор 3,15) Насос битумный ДС-134 с э/д 11х1500 (редуктор 3,15) 108 400 руб.
В корзину
Насос битумный ДС-134 с э/д 11х1500 (редуктор 6,3) Насос битумный ДС-134 с э/д 11х1500 (редуктор 6,3) 116 600 руб.
В корзину
Насос битумный ДС-134 с э/д 7,5х1500 (редуктор 6,3) Насос битумный ДС-134 с э/д 7,5х1500 (редуктор 6,3) 115 900 руб.
В корзину

Насос битумный ДС-125 имеет паровую рубашку обогрева для подогревания паром и предотвращения застывания битума во время перекачивания.

Установка представляет собой сварную рамную конструкцию с установленными на ней насосом битумным ДС-125, асинхронным электродвигателем с короткозамкнутым ротором переменного тока мощностью 7,5 или 11 кВт (1500 об/мин) общепромышленного либо взрывозащищённого исполнения, редуктором цилиндрическим одноступенчатым, соединённых между собой муфтами. Высота всасывания — не более 1 м.

Насосы для битума ДС-125 используются как в стационарных установках (например, на асфальто-бетонных заводах), так и в передвижных битумовозах (например, ДС-41).

Битумный насос ДС125 предназначен для перекачивания органических вяжущих материалов (битумы, битумные эмульсии, гудроны, дегти, минеральные масла) с температурой до 180°С, вязкостью не более 35 см2/с.
Обогрев насоса производится паром, подаваемым в межстенное пространство корпуса.



Насосы ДС-125, ДС-134 для перекачки битума (мазут, патока, нефть, горячий битум)

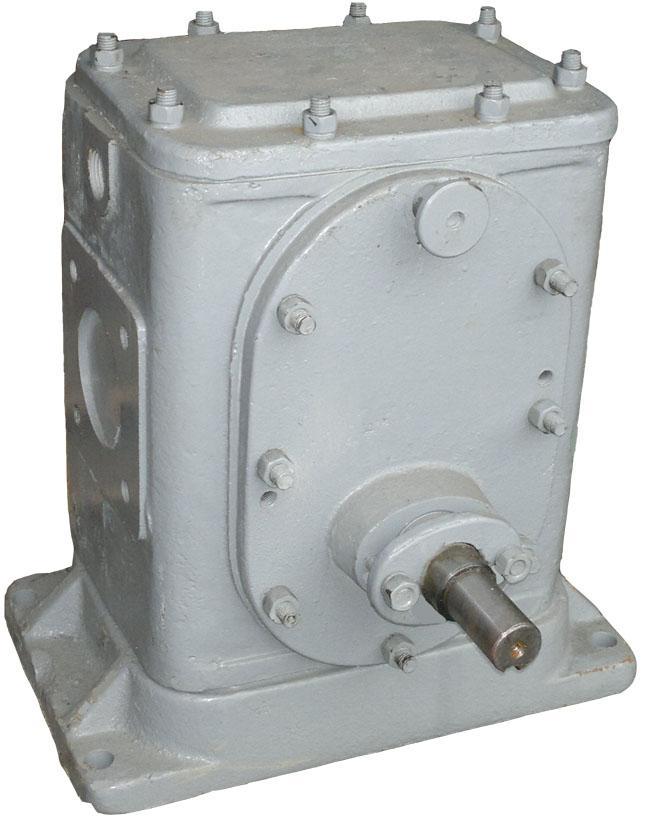

  Насос битумный ДС125                                       Станция битумная ДС125, ДС 134



Технические характеристики битумного насоса ДС125

Тип насоса битумный ДС125

шестеренный

Подача, м3/ч

32

Номинальная частота вращения, об/мин

450

Рабочее давление, МПа (кгс/см2)

0,59 (6)

Диаметр условного прохода, мм

80

Высота всасывания, м, не более

1

Вязкость жидкости, см2/с, не более

35

Максимальное давление теплоносителя, МПа (кгс/см2)

0,78 (8)

Максимальная  температура теплоносителя,  °С

180

Габаритные размеры: длина ширина высота, мм

434х410х447

Масса, кг

123

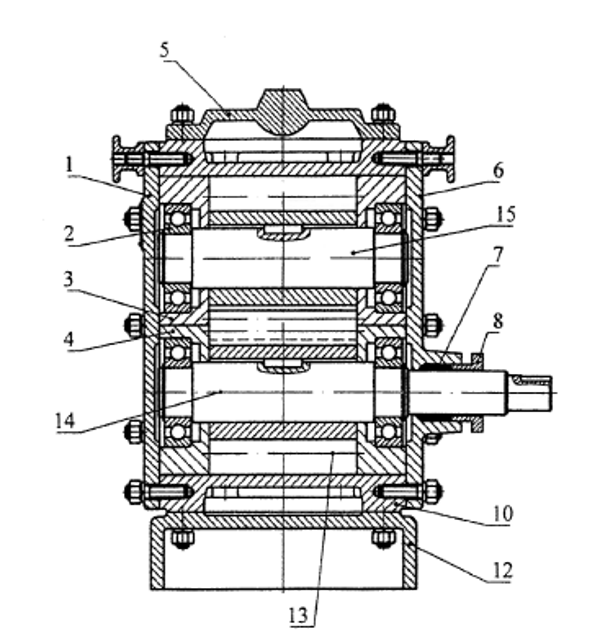

Схема насоса битумного ДС-125

1 — крышка ДС-125.00.014,
2 — подшипник 309 ГОСТ8338-75
3,4 – вставка ДС-125.00.008
5 – крышка верхняя ДС-125.00.018
6 – крышка сквозная ДС-125.00.013
7 – набивка плетеная АП-5
8 – крышка сальника ДС-125.00.003
10 – корпусДС-125.00.011
12 – основание ДС-125.00.017
13 – шестерня ДС-125.00.015
14 – вал ведущий ДС-125.00.001
15 – вал ведомый ДС-125.00.002

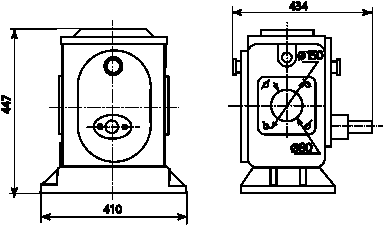

Габаритные размеры битумного насоса ДС125, мм

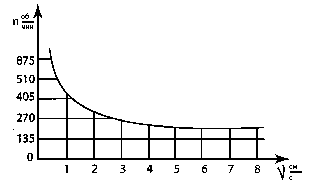

Зависимость допустимой частоты вращения шестерен от вязкости перекачиваемой жидкости

Выбор электродвигателя для привода битумного насосного агрегата зависит от многих факторов: вязкость битума, диапазон рабочих температур, желаемые подача и напор, высота всасывания. Помимо этого, многое зависит от требований цеха, где будет расположен агрегат. Сам по себе битум невзрывоопасен, но зачастую взрывозащищённый электродвигатель нужен по техническим условиям помещения. Мы агрегатируем насосы с любыми электродвигателями по техзаданию.

Подбирая различные комбинации электродвигателей и редукторов, можно на базе одного насоса ДС-125 получить целое семейство различных по характеристикам агрегатов.

Есть опыт перекачивания этими насосами патоки (холодной) при установке редуктора, который понижает обороты приводного вала насоса до 220 об/мин.

Хочется добавить, что на рынке есть и более дешёвые предложения и насосов, и установок на их базе в сборе. Но следует помнить, что себестоимость установки можно снизить только одним способом — применением редукторов после переборки (б/у или неликвидных), старых двигателей из неликвидов и сомнительных комплектующих. Настоятельно рекомендуем подумать, стоит ли экономить на качестве.

Модель Подача,
л/мин
Напор,
атм.
Мощность,
кВт x об/мин
Ду Ду1 Размеры Масса,
кг.
ДС-125 б/д, б/р ( 500 6 - 80 80 415х410х512 128
ДС-125 с э/д 11х1500 250 6 11х1500 80 80 1160х470х520 360
ДС-125 с э/д 11х1500 (взр.) 250 6 11х1500 (взр.) 80 80 1160х470х520 400
ДС-125 с мотор-редуктором, 224 об/мин 230 6 11х1500 80 80 1500х470х520 310
Шестерня к ДС-125
Вал ведущий ДС-125.00.001
Вал ведомый ДС-125.00.002
