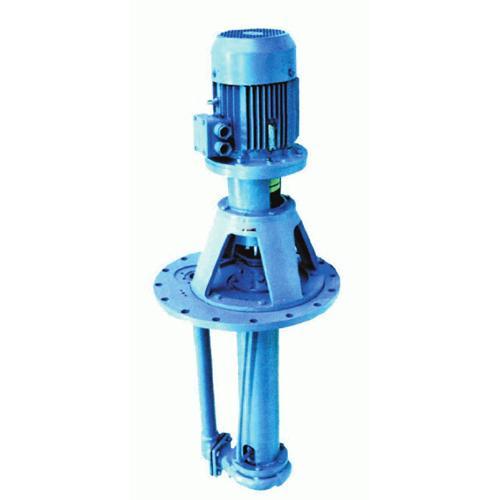

Насос АХП(О) 80-65-160б-0,8

Цена: 557 300 руб.

Добавить в корзину

Наличие товара

В наличии

+7 (343) 361-89-99 e-mail: info@99-t.ru

Доставка: Россия

Основная характеристика АХП(О) 80-65-160б-0,8

Подача, м³/ч	23,5
Напор, м	20
Частота вращения, об/мин	2900
Мощность двигателя при плотности до 1,3 т/м3	11
Мощность двигателя при плотности до 1,85 т/м3	11

Насосы	дв.	парам. дв.	срок, дн.
АХП 80-65-160б-0,8 Е	АИР 112 M2	7,5/3000	~ 45-75
АХП 80-65-160б-0,8 Е	АИР 132 M2	11/3000	~ 45-75
АХП 80-65-160б-0,8 И	АИР 112 M2	7,5/3000	~ 55-95
АХП 80-65-160б-0,8 И	АИР 132 M2	11/3000	~ 55-95
АХП 80-65-160б-0,8 К	АИР 112 M2	7,5/3000	~ 45-75
АХП 80-65-160б-0,8 К	АИР 132 M2	11/3000	~ 45-75

Гидравлическая характеристика АХП(О) 80-65-160б-0,8

Дополнительная характеристика АХП(О) 80-65-160б-0,8

Допускаемый кавитационный запас, м	5
Масса насоса, кг	175
Масса агрегата, кг	265-277
Давление в емкости, Мпа	0,1
Глубина погружения, м	0,8

Назначение

Перекачивание химически активных и нейтральных жидкостей плотностью, max, 1850 кг/м3 и содержащих твердые включения в количестве, max, 1,5% по объему с размером частиц, max, 1 мм, для которых скорость проникновения коррозии материала деталей проточной части, max, 0,1 мм/год. Кинематическая вязкость перекачиваемой жидкости до 30х10-6 м2/с.
Температура перекачиваемой жидкости – от — 40 до + 120 ºС. Агрегаты изготавливаются в общепромышленном исполнении и в исполнении для взрывоопасных и пожароопасных производств. Агрегаты общепромышленного исполнения не допускают к установке и эксплуатации их во взрыво- и пожароопасных производствах и не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.

Конструкция

Агрегат электронасосный типа «АХП» состоит из насоса и двигателя. Привод насоса осуществляется через соединительную муфту.
Корпус насоса крепится к нижней части опорной плиты с помощью подвески.
На плите опорной, при помощи которой насос крепится к фланцу емкости с перекачиваемой жидкостью, смонтирована стойка с подшипником качения. К стойке с помощью фонаря крепится двигатель. Между корпусом насоса и подвеской, а также между подвесками для IV варианта устанавливается корпус подшипника скольжения с вкладышем.

Технические данные

Уплотнение вала

• Двойной мягкий сальник
• Двойное торцовое уплотнение

Материалы

Исполнения насосов по материалу могут быть «К», «Е», «И»

Электроподключение

Напряжение – 380 В
Частота тока – 50 Гц
Род тока – переменный

По заказу

- Возможна поставка комплекта запасных частей по отдельному договору и за отдельную плату.
— Насосы могут изготавливаться во взрывобезо-пасном исполнении.

Комплект поставки

- Насос
— Электродвигатель
— Муфта
— Паспорт, совмещенный с инструкцией по монтажу и эксплуатации

Комплектующие двигателя

В зависимости от плотности перекачиваемой жидкости и требований взрыво- и пожаробезопасности насосы комплектуются различными по мощности и исполнению двигателями.

Характеристики, габаритные и присоединительные размеры

Название агрегата	Номин. подача, м³/ч	Номин. напор, м	Рабочая зона		ρ мах*, т/м³	Электродвигатель			Габаритные размеры агрегата**, мм		Диаметр патрубков, мм		Масса насоса, кг	Масса агрегата, кг
Название агрегата	Номин. подача, м³/ч	Номин. напор, м	подача, м³/ч	напор, м	ρ мах*, т/м³	марка	кВт	об/мин	L	H	вход	выход	Масса насоса, кг	Масса агрегата, кг
АХП(О) 50-32-200	12,5	50	9…19	45…52	1,0	АИР 132M2	11	3000	1605 ÷ 3355	355	50	32	155÷240	245÷330
					1,3	АИР 160S2	15	3000	1710 ÷ 3460	355	50	32	155÷240	290÷380
					1,85	АИР 160M2	18,5	3000	1750 ÷ 3500	355	50	32	155÷240	310÷400
АХП(О) 50-32-200а	12	41	8,5…18	37…42	1,0	АИР 112M2	7,5	3000	1540 ÷ 3290	355	50	32	155÷240	215÷300
					1,3	АИР 132M2	11	3000	1605 ÷ 3355	355	50	32	155÷240	245÷330
					1,85	АИР 160S2	15	3000	1710 ÷ 3460	355	50	32	155÷240	290÷380
АХП(О) 50-32-200б	11,5	32	8…17	27…33	1,3	АИР 112M2	7,5	3000	1540 ÷ 3290	355	50	32	155÷240	215÷300
АХП(О) 50-32-200б	11,5	32	8…17	27…33	1,85	АИР 132M2	11	3000	1605 ÷ 3355	355	50	32	155÷240	245÷330
АХП(О) 65-50-160	25	32	16…38	28…35	1,3	АИР 132M2	11	3000	1605 ÷ 3355	350	65	50	160÷245	250÷340
АХП(О) 65-50-160	25	32	16…38	28…35	1,85	АИР 160M2	18,5	3000	1750 ÷ 3500	350	65	50	160÷245	315÷405
АХП(О) 65-50-160а	24,5	26	15,5…35	22…30	1,0	АИР 112M2	7,5	3000	1545 ÷ 3295	350	65	50	160÷245	220÷310
					1,3	АИР 132M2	11	3000	1605 ÷ 3355	350	65	50	160÷245	250÷340
					1,85	АИР 160S2	15	3000	1710 ÷ 3460	350	65	50	160÷245	295÷385
АХП(О) 65-50-160б	23,5	20	15…32	16…22	1,3	АИР 112M2	7,5	3000	1545 ÷ 3295	350	65	50	160÷245	220÷310
АХП(О) 65-50-160б	23,5	20	15…32	16…22	1,85	АИР 132M2	11	3000	1605 ÷ 3355	350	65	50	160÷245	250÷340
АХП(О) 80-65-160	50	32	32…62	31…32	1,0	АИР 132M2	11	3000	1600 ÷ 3350	370	80	65	175÷270	265÷355
					1,3	АИР 160S2	15	3000	1690 ÷ 3440	370	80	65	175÷270	300÷390
					1,85	АИР 160M2	18,5	3000	1730 ÷ 3480	370	80	65	175÷270	320÷410
АХП(О) 80-65-160а	45	26	29…59	25…26	1,3	АИР 132M2	11	3000	1600 ÷ 3350	370	80	65	175÷270	265÷355
АХП(О) 80-65-160а	45	26	29…59	25…26	1,85	АИР 160S2	15	3000	1690 ÷ 3440	370	80	65	175÷270	300÷390
АХП(О) 80-65-160б	42	20	22…55	19…20	1,0	АИР 112M2	7,5	3000	1540 ÷ 3290	370	80	65	175÷270	230÷320
АХП(О) 80-65-160б	42	20	22…55	19…20	1,85	АИР 132M2	11	3000	1600 ÷ 3350	370	80	65	175÷270	265÷355
