Насос АХП 500/37а-1,0

Насос АХП 500/37а-1,0

Наличие товара В наличии
+7 (343) 361-89-99 e-mail: info@99-t.ru

Доставка: Россия

Основная характеристика АХП 500/37а-1,0

Мощность двигателя при плотности до 1,3 т/м3110
Мощность двигателя при плотности до 1,85 т/м3160
Подача, м3460
Напор, м32
Частота вращения, об/мин960

Дополнительная характеристика АХП 500/37а-1,0

Глубина погружения, м1
Потребляемая мощность, кВт66
Давление в емкости, Мпа0,1
Масса насоса, кг1675
Масса агрегата, кг2550-3210
Допускаемый кавитационный запас, м6



Назначение

Перекачивание химически активных и нейтральных жидкостей плотностью, max, 1850 кг/м3 и содержащих твердые включения в количестве, max, 1,5% по объему с размером частиц, max, 1 мм, для которых скорость проникновения коррозии материала деталей проточной части, max, 0,1 мм/год. Кинематическая вязкость перекачиваемой жидкости до 30х10-6 м2/с.
Температура перекачиваемой жидкости – от — 40 до + 120 ºС. Агрегаты изготавливаются в общепромышленном исполнении и в исполнении для взрывоопасных и пожароопасных производств. Агрегаты общепромышленного исполнения не допускают к установке и эксплуатации их во взрыво- и пожароопасных производствах и не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.

Конструкция

Агрегат электронасосный типа «АХП» состоит из насоса и двигателя. Привод насоса осуществляется через соединительную муфту.
Корпус насоса крепится к нижней части опорной плиты с помощью подвески.
На плите опорной, при помощи которой насос крепится к фланцу емкости с перекачиваемой жидкостью, смонтирована стойка с подшипником качения. К стойке с помощью фонаря крепится двигатель. Между корпусом насоса и подвеской, а также между подвесками для IV варианта устанавливается корпус подшипника скольжения с вкладышем.

Технические данные

Уплотнение вала

• Двойной мягкий сальник
• Двойное торцовое уплотнение

Материалы

Исполнения насосов по материалу могут быть «К», «Е», «И»

Электроподключение

Напряжение – 380 В
Частота тока – 50 Гц
Род тока – переменный

По заказу

- Возможна поставка комплекта запасных частей по отдельному договору и за отдельную плату.
— Насосы могут изготавливаться во взрывобезо-пасном исполнении.

Комплект поставки

- Насос
— Электродвигатель
— Муфта
— Паспорт, совмещенный с инструкцией по монтажу и эксплуатации

Комплектующие двигателя

В зависимости от плотности перекачиваемой жидкости и требований взрыво- и пожаробезопасности насосы комплектуются различными по мощности и исполнению двигателями.

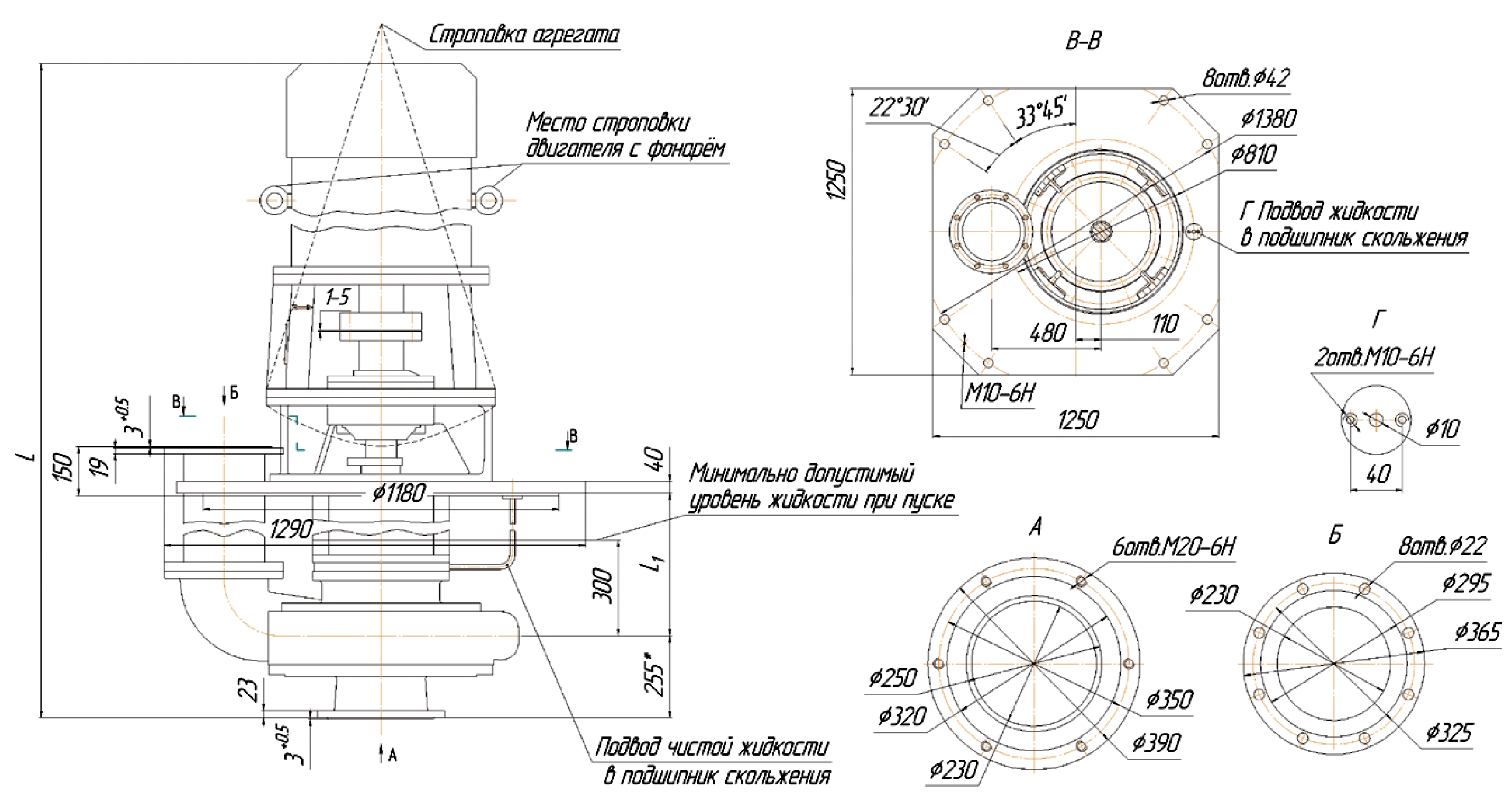

Габаритные характеристики

Обозначение типоразмера насоса

Подача Q





Допускаемый кавитационный

запас ∆h, м, не более

Мощность, потребл.

м3/ч

л/с

Напор Н, м

с-1 (об./мин.)

насосом N, кВт

АХП 500/37

500

139

37

16,6(1000)

6,0

84

АХП 500/37а

475

132

32

66

АХП 500/376

450

125

28

57

Примечания

[1]. Мощность насоса дана при перекачивании жидкости плотностью 1000 кг/м* 1 2 3.

2. Отклонения напора от указанных не должны превышать ± 5 %.

3. Критерием предельного состояния является снижение напора на 20 % вследствие износа деталей проточной части, а также увеличение вибрации насоса до величины, превышающей в 2 раза среднеквадратическое значение виброскорости.































Типоразмер

агрегата

Типоразмер

двигателя

Глубина погружения, L1

L

Масса агрегата, кг

АХП 500/37-1,0

5A315S6

1000

3115

2730

5А315М6

2780

5AH355S6

3490

3400

5АИ355М6

3530

АХП 500/37-1,5

5A315S6

1500

3615

2825

5А315М6

2875

5AH355S6

3990

3495

5АИ355М6

3625

АХП 500/37-2,0

5A315S6

2000

4115

2960

5А315М6

3010

5AH355S6

4490

3630

5АИ355М6

3760

АХП 500/37-2,5

5A315S6

2500

4615

3055

5А315М6

3105

5AH355S6

4990

3595

5АИ355М6

3690
