Наличие товара | В наличии |
Основная характеристика
Подача, м3/ч | 460 |
Напор, м | 32 |
Частота вращения, об/мин | 960 |
Мощность двигателя при плотности до 1,3 т/м3 | 110 |
Мощность двигателя при плотности до 1,85 т/м3 | 160 |
Дополнительная характеристика
Допускаемый кавитационный запас, м | 6 |
Масса насоса, кг | 1945 |
Масса агрегата, кг | 2820-3480 |
Потребляемая мощность, кВт | 66 |
Давление в емкости, Мпа | 0,1 |
Глубина погружения, м | 2 |
Назначение
Перекачивание химически активных и нейтральных жидкостей плотностью, max, 1850 кг/м3 и содержащих твердые включения в количестве, max, 1,5% по объему с размером частиц, max, 1 мм, для которых скорость проникновения коррозии материала деталей проточной части, max, 0,1 мм/год. Кинематическая вязкость перекачиваемой жидкости до 30х10-6 м2/с.
Температура перекачиваемой жидкости – от — 40 до + 120 ºС. Агрегаты изготавливаются в общепромышленном исполнении и в исполнении для взрывоопасных и пожароопасных производств. Агрегаты общепромышленного исполнения не допускают к установке и эксплуатации их во взрыво- и пожароопасных производствах и не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.
Конструкция

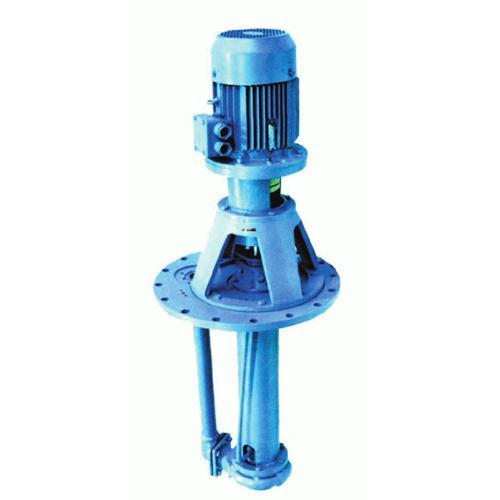

Агрегат электронасосный типа «АХП» состоит из насоса и двигателя. Привод насоса осуществляется через соединительную муфту.
Корпус насоса крепится к нижней части опорной плиты с помощью подвески.
На плите опорной, при помощи которой насос крепится к фланцу емкости с перекачиваемой жидкостью, смонтирована стойка с подшипником качения. К стойке с помощью фонаря крепится двигатель. Между корпусом насоса и подвеской, а также между подвесками для IV варианта устанавливается корпус подшипника скольжения с вкладышем.
Технические данные
Уплотнение вала
• Двойной мягкий сальник
• Двойное торцовое уплотнение
Материалы
Исполнения насосов по материалу могут быть «К», «Е», «И»
Электроподключение
Напряжение – 380 В
Частота тока – 50 Гц
Род тока – переменный
По заказу
- Возможна поставка комплекта запасных частей по отдельному договору и за отдельную плату.
— Насосы могут изготавливаться во взрывобезо-пасном исполнении.
Комплект поставки
- Насос
— Электродвигатель
— Муфта
— Паспорт, совмещенный с инструкцией по монтажу и эксплуатации
Комплектующие двигателя
В зависимости от плотности перекачиваемой жидкости и требований взрыво- и пожаробезопасности насосы комплектуются различными по мощности и исполнению двигателями.
Габаритные характеристики
Обозначение типоразмера насоса |
Подача Q |
|
|
Допускаемый кавитационный запас ∆h, м, не более |
Мощность, потребл. |
|
м3/ч |
л/с |
Напор Н, м |
с-1 (об./мин.) |
насосом N, кВт |
||
АХП 500/37 |
500 |
139 |
37 |
16,6(1000) |
6,0 |
84 |
АХП 500/37а |
475 |
132 |
32 |
66 |
||
АХП 500/376 |
450 |
125 |
28 |
57 |
||
Примечания [1]. Мощность насоса дана при перекачивании жидкости плотностью 1000 кг/м* 1 2 3. 2. Отклонения напора от указанных не должны превышать ± 5 %. 3. Критерием предельного состояния является снижение напора на 20 % вследствие износа деталей проточной части, а также увеличение вибрации насоса до величины, превышающей в 2 раза среднеквадратическое значение виброскорости. |
Типоразмер агрегата |
Типоразмер двигателя |
Глубина погружения, L1 |
L |
Масса агрегата, кг |
АХП 500/37-1,0 |
5A315S6 |
1000 |
3115 |
2730 |
5А315М6 |
2780 |
|||
5AH355S6 |
3490 |
3400 |
||
5АИ355М6 |
3530 |
|||
АХП 500/37-1,5 |
5A315S6 |
1500 |
3615 |
2825 |
5А315М6 |
2875 |
|||
5AH355S6 |
3990 |
3495 |
||
5АИ355М6 |
3625 |
|||
АХП 500/37-2,0 |
5A315S6 |
2000 |
4115 |
2960 |
5А315М6 |
3010 |
|||
5AH355S6 |
4490 |
3630 |
||
5АИ355М6 |
3760 |
|||
АХП 500/37-2,5 |
5A315S6 |
2500 |
4615 |
3055 |
5А315М6 |
3105 |
|||
5AH355S6 |
4990 |
3595 |
||
5АИ355М6 |
3690 |
