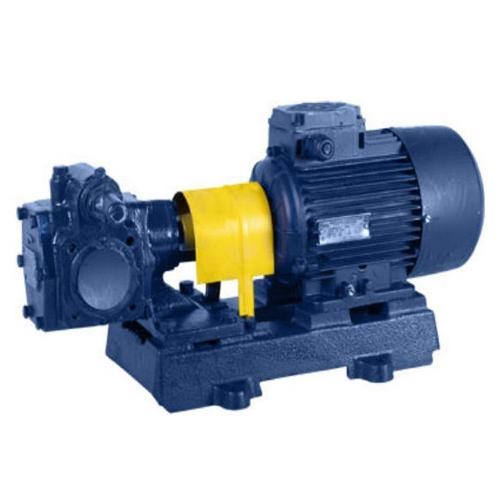

Насос Ш 3,2-25-1,6/16К шестеренный из нержавейки

Цена: от 111 500 руб.
Контакты:
+7 (343) 361-89-99
e-mail: info@sd-t.ru

Насосы типа Ш – насосы шестеренные.

Перекачиваемая среда: нефтепродукты, обладающие смазывающей способностью без механических примесей, не вызывающие коррозию рабочих органов насоса (масла, мазут, нефть) температурой до 343 К(70°С) и дизельное топливо температурой до 313 К (40 °С).

Условные обозначения: например, Ш 0,6-25-0,25/25Ю-3, где

Ш – шестренный;

0,6 — подача насоса в литрах на 100 оборотов;

25 — наибольшое давление насоса, кгс/см²;

0,25 - подача насоса в агрегате, м³/ч;

25 - давление на выходе из насоса в агрегате, кгс/см²;

Ю — условное обозначение материала проточной части насосабез обозначения — чугун;

Б - бронза, Ю - алюминий и его сплавы, К — нержавеющая сталь, 3 — исполнение двигателя (морское).



Конструкция:
Роль рабочего органа в этих насосах выполняют шестерни. Проточная часть выполняется из чугуна, бронзы (Б), алюминия (Ю) в зависимости от состава перекачиваемой жидкости.

Область применения: применяются в системах подачи топлива и нефтяных продуктов, а также для подачи мазута в котельных установках.

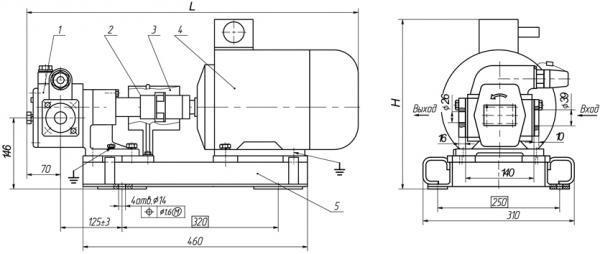

Габаритный чертёж насосов типа Ш



Таблица габаритных размеров насосов типа Ш

Марка насоса Габаритные размеры, мм Масса агрег., кг
L B H
Ш 40-4-19,5/4-1 927 505 581 206
Ш 40-4-19,5/4-11 962 505 581 216
Ш 40-4-19,5/4-21 1002 525 545 233
Ш 40-4-19,5/4 -31 1037 525 545 245
Ш 40-4-19,5/4-5 852 340 456 150
Ш 40-4-19,5/4-10 902 340 456 175
Ш 80-2,5-37,5/2,5-1 1115 380 665 335
Ш 80-2,5-37,5/2,5-II 1155 380 665 362
Ш 80-2,5-37,5/2,5-21 1080 495 682 310
Ш 80-2,5-37,5/2,5-31 1140 495 682 338
Ш 80-2,5-37,5/2,5-5 1037 380 575 250
Ш 80-2,5-37,5/2,5-10 1087 380 575 275
