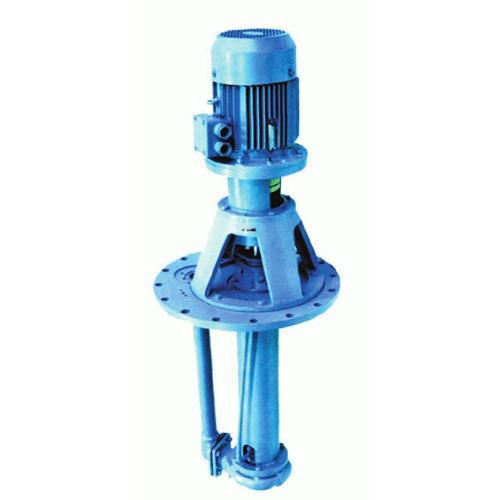

Насос АХП 500/37б-2,0

Наличие товара

В наличии

+7 (343) 361-89-99 e-mail: info@99-t.ru

Доставка: Россия

Основная характеристика АХП 500/37б-2,0

Мощность двигателя при плотности до 1,3 т/м3	110
Мощность двигателя при плотности до 1,85 т/м3	132
Подача, м³/ч	430
Напор, м	28
Частота вращения, об/мин	960

Дополнительная характеристика АХП 500/37б-2,0

Глубина погружения, м	2
Потребляемая мощность, кВт	57
Давление в емкости, Мпа	0,1
Масса насоса, кг	1945
Масса агрегата, кг	2820-3140
Допускаемый кавитационный запас, м	6

Назначение

Перекачивание химически активных и нейтральных жидкостей плотностью, max, 1850 кг/м3 и содержащих твердые включения в количестве, max, 1,5% по объему с размером частиц, max, 1 мм, для которых скорость проникновения коррозии материала деталей проточной части, max, 0,1 мм/год. Кинематическая вязкость перекачиваемой жидкости до 30х10-6 м2/с.
Температура перекачиваемой жидкости – от — 40 до + 120 ºС. Агрегаты изготавливаются в общепромышленном исполнении и в исполнении для взрывоопасных и пожароопасных производств. Агрегаты общепромышленного исполнения не допускают к установке и эксплуатации их во взрыво- и пожароопасных производствах и не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.

Конструкция

Агрегат электронасосный типа «АХП» состоит из насоса и двигателя. Привод насоса осуществляется через соединительную муфту.
Корпус насоса крепится к нижней части опорной плиты с помощью подвески.
На плите опорной, при помощи которой насос крепится к фланцу емкости с перекачиваемой жидкостью, смонтирована стойка с подшипником качения. К стойке с помощью фонаря крепится двигатель. Между корпусом насоса и подвеской, а также между подвесками для IV варианта устанавливается корпус подшипника скольжения с вкладышем.

Технические данные

Уплотнение вала

• Двойной мягкий сальник
• Двойное торцовое уплотнение

Материалы

Исполнения насосов по материалу могут быть «К», «Е», «И»

Электроподключение

Напряжение – 380 В
Частота тока – 50 Гц
Род тока – переменный

По заказу

- Возможна поставка комплекта запасных частей по отдельному договору и за отдельную плату.
— Насосы могут изготавливаться во взрывобезо-пасном исполнении.

Комплект поставки

- Насос
— Электродвигатель
— Муфта
— Паспорт, совмещенный с инструкцией по монтажу и эксплуатации

Комплектующие двигателя

В зависимости от плотности перекачиваемой жидкости и требований взрыво- и пожаробезопасности насосы комплектуются различными по мощности и исполнению двигателями.

Габаритные характеристики

Обозначение типоразмера насоса	Подача Q				Допускаемый кавитационный запас ∆h, м, не более	Мощность, потребл.
Обозначение типоразмера насоса	м3/ч	л/с	Напор Н, м	с^-1 (об./мин.)	Допускаемый кавитационный запас ∆h, м, не более	насосом N, кВт
АХП 500/37	500	139	37	16,6(1000)	6,0	84
АХП 500/37а	475	132	32			66
АХП 500/376	450	125	28			57
Примечания [1]. Мощность насоса дана при перекачивании жидкости плотностью 1000 кг/м^{* 1 2 3}. 2. Отклонения напора от указанных не должны превышать ± 5 %. 3. Критерием предельного состояния является снижение напора на 20 % вследствие износа деталей проточной части, а также увеличение вибрации насоса до величины, превышающей в 2 раза среднеквадратическое значение виброскорости.

Типоразмер агрегата	Типоразмер двигателя	Глубина погружения, L1	L	Масса агрегата, кг
АХП 500/37-1,0	5A315S6	1000	3115	2730
	5А315М6			2780
	5AH355S6		3490	3400
	5АИ355М6			3530
АХП 500/37-1,5	5A315S6	1500	3615	2825
	5А315М6			2875
	5AH355S6		3990	3495
	5АИ355М6			3625
АХП 500/37-2,0	5A315S6	2000	4115	2960
	5А315М6			3010
	5AH355S6		4490	3630
	5АИ355М6			3760
АХП 500/37-2,5	5A315S6	2500	4615	3055
	5А315М6			3105
	5AH355S6		4990	3595
	5АИ355М6			3690
