Наличие товара | В наличии |
Основная характеристика
Частота вращения, об/мин | 960 |
Мощность двигателя при плотности до 1,3 т/м3 | 132 |
Мощность двигателя при плотности до 1,85 т/м3 | 200 |
Подача, м3/ч | 500 |
Напор, м | 37 |
Дополнительная характеристика
Глубина погружения, м | 2,5 |
Потребляемая мощность, кВт | 84 |
Давление в емкости, Мпа | 0,1 |
Масса насоса, кг | 1945 |
Масса агрегата, кг | 3055-3690 |
Допускаемый кавитационный запас, м | 6 |
Назначение
Перекачивание химически активных и нейтральных жидкостей плотностью, max, 1850 кг/м3 и содержащих твердые включения в количестве, max, 1,5% по объему с размером частиц, max, 1 мм, для которых скорость проникновения коррозии материала деталей проточной части, max, 0,1 мм/год. Кинематическая вязкость перекачиваемой жидкости до 30х10-6 м2/с.
Температура перекачиваемой жидкости – от — 40 до + 120 ºС. Агрегаты изготавливаются в общепромышленном исполнении и в исполнении для взрывоопасных и пожароопасных производств. Агрегаты общепромышленного исполнения не допускают к установке и эксплуатации их во взрыво- и пожароопасных производствах и не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.
Конструкция

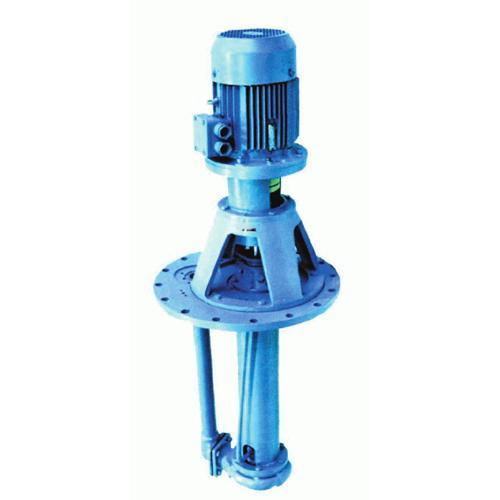

Агрегат электронасосный типа «АХП» состоит из насоса и двигателя. Привод насоса осуществляется через соединительную муфту.
Корпус насоса крепится к нижней части опорной плиты с помощью подвески.
На плите опорной, при помощи которой насос крепится к фланцу емкости с перекачиваемой жидкостью, смонтирована стойка с подшипником качения. К стойке с помощью фонаря крепится двигатель. Между корпусом насоса и подвеской, а также между подвесками для IV варианта устанавливается корпус подшипника скольжения с вкладышем.
Технические данные
Уплотнение вала
• Двойной мягкий сальник
• Двойное торцовое уплотнение
Материалы
Исполнения насосов по материалу могут быть «К», «Е», «И»
Электроподключение
Напряжение – 380 В
Частота тока – 50 Гц
Род тока – переменный
По заказу
- Возможна поставка комплекта запасных частей по отдельному договору и за отдельную плату.
— Насосы могут изготавливаться во взрывобезо-пасном исполнении.
Комплект поставки
- Насос
— Электродвигатель
— Муфта
— Паспорт, совмещенный с инструкцией по монтажу и эксплуатации
Комплектующие двигателя
В зависимости от плотности перекачиваемой жидкости и требований взрыво- и пожаробезопасности насосы комплектуются различными по мощности и исполнению двигателями.
Габаритные характеристики
Обозначение типоразмера насоса | Подача Q |
|
| Допускаемый кавитационный запас ∆h, м, не более | Мощность, потребл. | |
м3/ч | л/с | Напор Н, м | с-1 (об./мин.) | насосом N, кВт | ||
АХП 500/37 | 500 | 139 | 37 | 16,6(1000) | 6,0 | 84 |
АХП 500/37а | 475 | 132 | 32 | 66 | ||
АХП 500/376 | 450 | 125 | 28 | 57 | ||
Примечания [1]. Мощность насоса дана при перекачивании жидкости плотностью 1000 кг/м* 1 2 3. 2. Отклонения напора от указанных не должны превышать ± 5 %. 3. Критерием предельного состояния является снижение напора на 20 % вследствие износа деталей проточной части, а также увеличение вибрации насоса до величины, превышающей в 2 раза среднеквадратическое значение виброскорости. |
Типоразмер агрегата | Типоразмер двигателя | Глубина погружения, L1 | L | Масса агрегата, кг |
АХП 500/37-1,0 | 5A315S6 | 1000 | 3115 | 2730 |
5А315М6 | 2780 | |||
5AH355S6 | 3490 | 3400 | ||
5АИ355М6 | 3530 | |||
АХП 500/37-1,5 | 5A315S6 | 1500 | 3615 | 2825 |
5А315М6 | 2875 | |||
5AH355S6 | 3990 | 3495 | ||
5АИ355М6 | 3625 | |||
АХП 500/37-2,0 | 5A315S6 | 2000 | 4115 | 2960 |
5А315М6 | 3010 | |||
5AH355S6 | 4490 | 3630 | ||
5АИ355М6 | 3760 | |||
АХП 500/37-2,5 | 5A315S6 | 2500 | 4615 | 3055 |
5А315М6 | 3105 | |||
5AH355S6 | 4990 | 3595 | ||
5АИ355М6 | 3690 |
