Насосы типа АХ — центробежные, горизонтальные, консольные, одноступенчатые.
Перекачиваемая среда: предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, вязкостью до 30х10-6 м2/с, содержащих твердые включения размером до 1 мм, объемная концентрация которых не превышает 1,5%. Температура перекачиваемой жидкости от 233 до 393 К (от -40 до+120oC).
Условное обозначение: например, АХ(О)100-65-400-К-СД, где
АХ - тип насоса (для жидкостей с абразивными частицами, химический);
100 – минальный диаметр входного патрубка, мм;
65 – номинальный диаметр выходного патрубка, мм;
400 – номинальный диаметр рабочего колеса, мм;
К – условное обозначение материала деталей проточной части (сталь 12Х18Н9ТЛ), Е — сталь 12Х18Н12М3ТЛ, И - сталь 07ХН25МДТЛ;
СД - условное обозначение двойного сальникового уплотнения вала насоса.
Фото | Наименование | Цена | |
---|---|---|---|
![]() |
Насос АХ 200-150-400К-СД | ||
![]() |
Насос АХ 200-150-400К-55 | ||
![]() |
Насос АХ 200-150-400И-СД | ||
![]() |
Насос АХ 200-150-400И-55 |
Область применения: предназначены для перекачивания химически активных взрывоопасных и легковоспламеняющихся жидкостей на предприятиях нефтехимической и химической отраслей промышленности.
Уплотнение вала насоса — двойное сальниковое или двойное торцовое.
Материал деталей проточной части насоса:
— хромоникелевая сталь 12Х18Н9ТЛ — «К»;
— хромоникельмолибденовая сталь 12Х18Н12М3ТЛ — «Е»;
— хромоникельмолибденомедистая сталь 07ХН25МДТЛ — «И».
Насосы выпускаются в общепромышленном и взрыво-пожаробезопасном исполнениях.
Условные обозначения:
Насос АХ200-150-400а-Е-55-УХЛ4
где :
А – для абразивных перекачиваемых сред;
Х – насос химический консольный с опорой на корпусе;
200- диаметр всасывающего патрубка, мм
150– диаметр напорного патрубка, мм
400 – диаметр рабочего колеса, мм
а, б – вариант обточки рабочего колеса,
Е – материал проточной части
К |
Хромоникелевая сталь 12Х18Н9ТЛ |
Е |
Хромоникельмолибденовая 12Х18Н12М3ТЛ |
И |
Хромоникельмолибденомедистая сталь 07ХН25МДТЛ |
М |
Хромоникелькремнистая сталь 16Х18Н12С4ТЮЛ |
Н |
Сплав на никелевой основе ХН65МВЛ |
А |
Углеродистая сталь 25Л |
Д |
Хромистый чугун ЧХ28 |
Л |
Кремнистый высоколегированный чугун ЧС15 |
Т |
Титановый сплав ТЛ3 или ВТ-5Л |
П |
стеклонаполненный полипропилен |
55 – двойное торцовое уплотнение
Типы уплотнений:
«С» — одинарное сальниковое
«СД» — двойное сальниковое
«5» — одинарное торцовое
«55» — двойное торцовое
«55Т» -двойное торцовое типа «Тандем»
«55И» двойное торцовое с импеллером
УХЛ — климатическое исполнение насоса по ГОСТ15150-69.;
4 — категория его размещения на объекте по ГОСТ15150-69.;

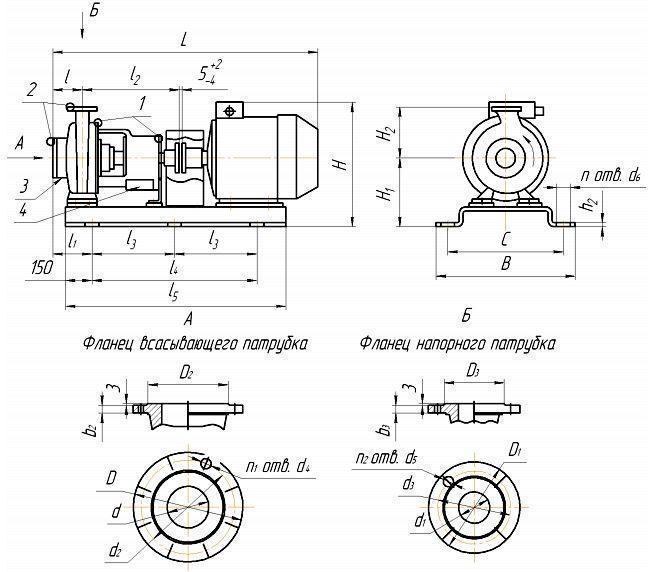

Габаритный чертёж насосов типа АХ
насос |
L |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
H |
h |
B |
B1 |
B2 |
d1 |
d2 |
d3 |
d4 |
d5 |
АХ-200-150-400 |
700 |
160 |
450 |
550 |
150 |
415 |
110 |
765 |
315 |
200 |
90 |
75 |
200 |
295 |
335 |
20 |
260 |
насос |
d6 |
d7 |
d8 |
d9 |
d10 |
d11 |
d12 |
d13 |
d14 |
n |
n1 |
масса агрегата, кг |
АХ-200-150-400 |
238 |
150 |
240 |
280 |
60 |
204 |
182 |
22 |
22 |
12 |
8 |
1272 |
