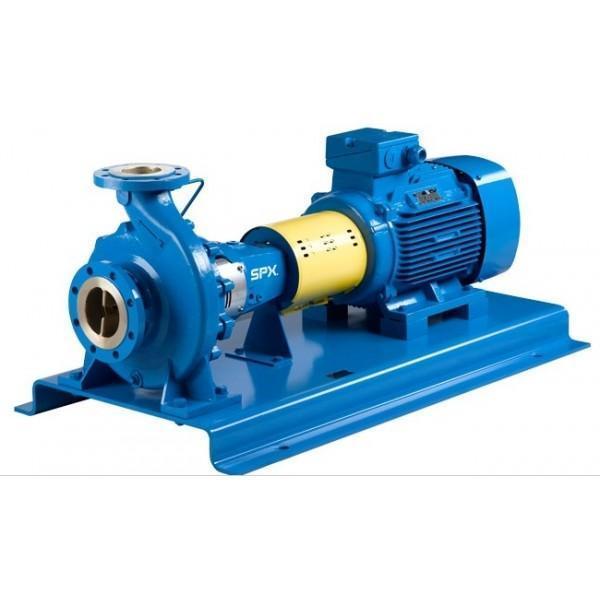

Насосы серии «АХ100»

Насосы типа АХ — центробежные, горизонтальные, консольные, одноступенчатые.

Перекачиваемая среда: предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, вязкостью до 30х10-6 м2/с, содержащих твердые включения размером до 1 мм, объемная концентрация которых не превышает 1,5%. Температура перекачиваемой жидкости от 233 до 393 К (от -40 до+120oC).

Условное обозначение: например, АХ(О)100-65-400-К-СД, где

АХ - тип насоса (для жидкостей с абразивными частицами, химический);

100 – минальный диаметр входного патрубка, мм;

65 – номинальный диаметр выходного патрубка, мм;

400 – номинальный диаметр рабочего колеса, мм;

К – условное обозначение материала деталей проточной части (сталь 12Х18Н9ТЛ), Е — сталь 12Х18Н12М3ТЛ, И - сталь 07ХН25МДТЛ;

СД - условное обозначение двойного сальникового уплотнения вала насоса.



Область применения: предназначены для перекачивания химически активных взрывоопасных и легковоспламеняющихся жидкостей на предприятиях нефтехимической и химической отраслей промышленности.

Уплотнение вала насоса — двойное сальниковое или двойное торцовое.

Материал деталей проточной части насоса:
— хромоникелевая сталь 12Х18Н9ТЛ — «К»;
— хромоникельмолибденовая сталь 12Х18Н12М3ТЛ — «Е»;
— хромоникельмолибденомедистая сталь 07ХН25МДТЛ — «И».

Насосы выпускаются в общепромышленном и взрыво-пожаробезопасном исполнениях.

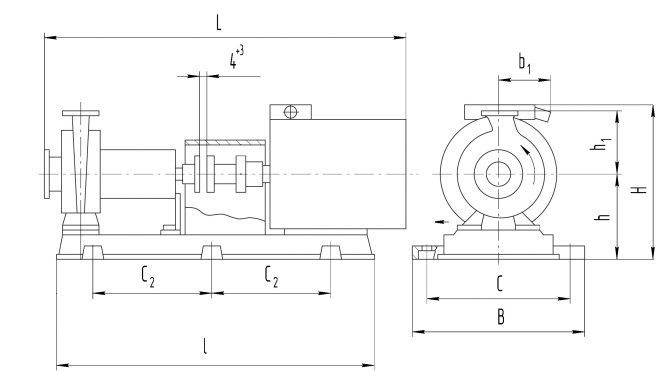

Габаритный чертёж насосов типа АХ



Таблица габаритных размеров насосов типа АХ

Марка насосаТип двигателяРазмеры, мм
Bb1CC2Hhh1Ll
АХ100-65-315АИР180S4
АИР160S4
АИРМ132M4
АИР132M4
АИМР180S4
АИМР160S4
АИМР132M4
630184
165
-
-
210
210
340
530610
515
515
515
610
515
515
615
580
550
710
690
720
3552801430
1430
1300
1300
1500
1485
1360
1465
1270
1270
1270
1465
1270
1270
АХ100-65-4004АМИ200M4
АИР180M4
АИР180S4
АИР160M4
АИМ200M4
АИМР180M4
АИМР180S4
АИМР160M4
670-
184
184
165
410
210
210
210
570595745
670
670
635
760
765
765
745
4103301565
1475
1455
1485
1655
1575
1525
1555
1430
